11. Замените материнскую плату и раму.
Примечание: Обращайтесь с материнской платой осторожно, держите ее только за края.

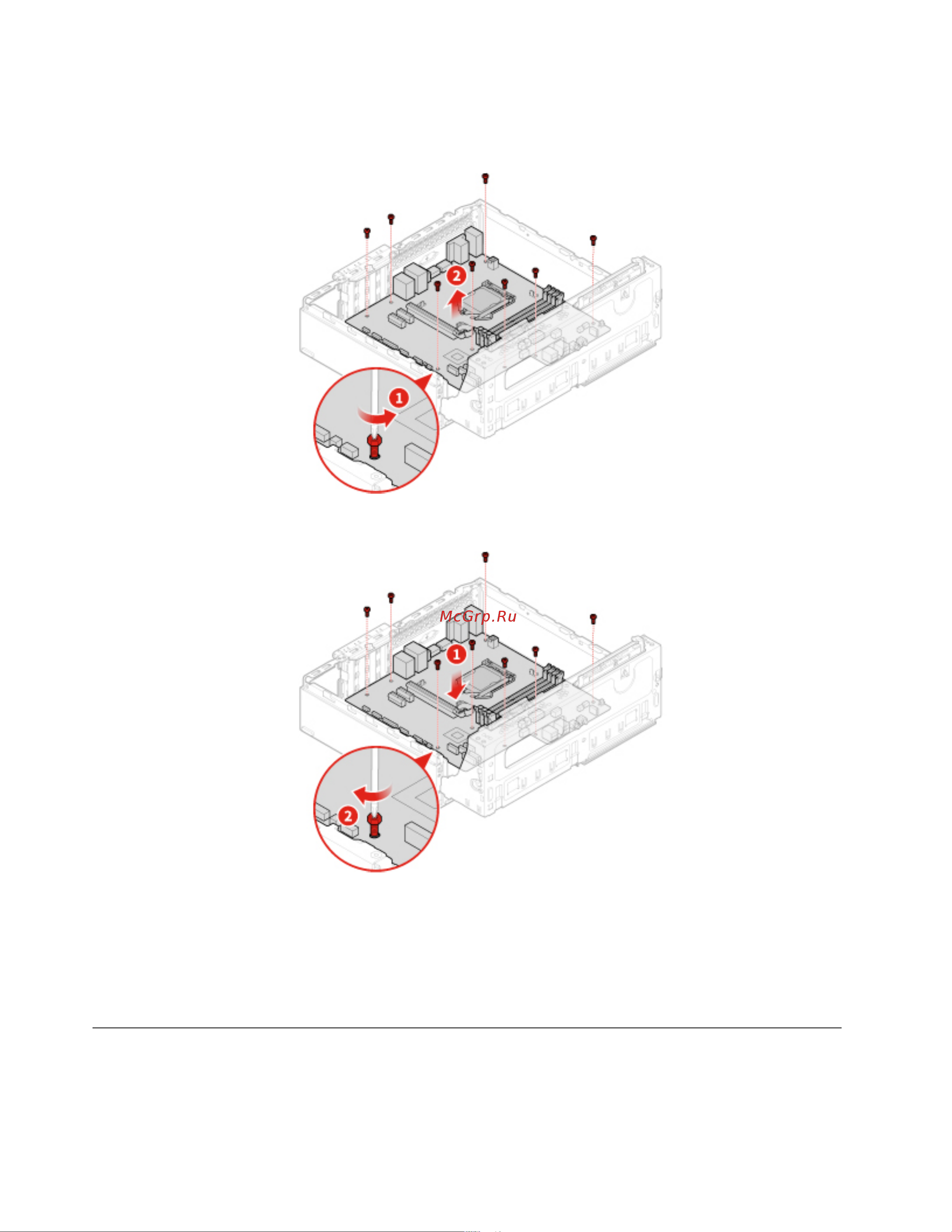

Рис. 131. Снятие материнской платы
Рис. 132. Установка материнской платы
12. Проложите все кабели, которые были отключены от неисправной материнской платы, и
подключите их к новой материнской плате.
13. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
странице 68.
Действия после замены компонентов
После установки или замены всех компонентов поставьте на место кожух компьютера и подключите
кабели.
68
Руководство пользователя и Руководство по обслуживанию оборудования ThinkCentre M720s
