Lenovo ThinkCentre M720s Руководство по эксплуатации онлайн [32/80] 712638
![Lenovo ThinkCentre M720s Руководство по эксплуатации онлайн [32/80] 712638](/views2/1942632/page32/bg20.png)
Примечание: Не забудьте отключить и повторно подключить кабели устройства хранения
данных во время замены.

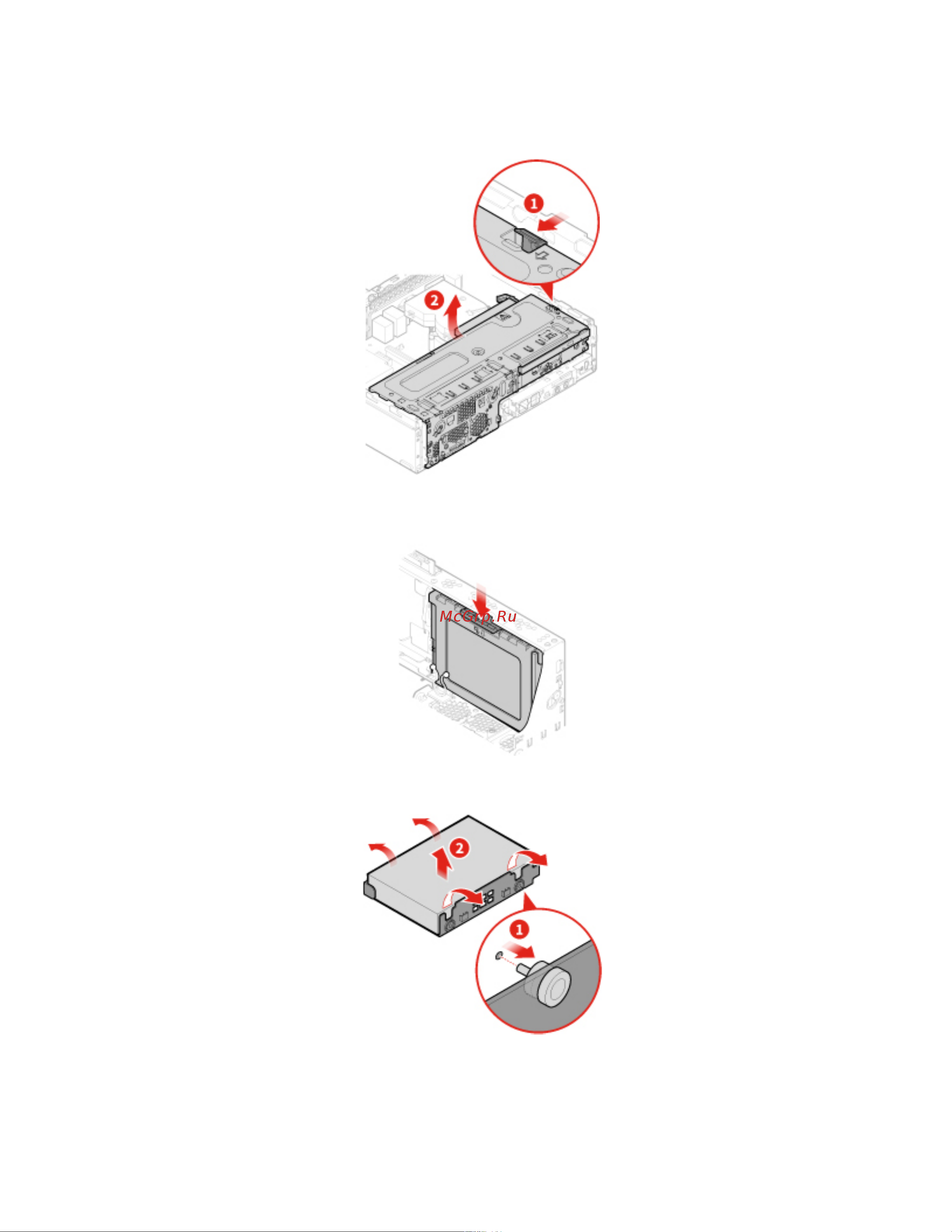

Рис. 32. Открытие отсека для диска
Рис. 33. Извлечение основного 3,5-дюймового устройства хранения данных
Рис. 34. Извлечение крепежной скобы основного 3,5-дюймового устройства хранения данных
28 Руководство пользователя и Руководство по обслуживанию оборудования ThinkCentre M720s
