6 720 608 988 (2016/10) Therm 4000 O
12 | Монтаж (только для авторизированных фирмой Бош специалистов)
• Все газовые проточные водонагреватели должны иметь
герметичное соединение с соответствующего диаметра
трубами отвода дымовых газов.
• Дымоход должен:
– проходить вертикально (с малым количеством или с
полным отсутствием горизонтальных участков);
– быть теплоизолированным;
– иметь выходное отверстие выше самой высокой
точки крыши.
• Для подключения к дымоходу можно использовать
гибкую или жесткую трубу. Принадлежность для отвода
дымовых газов должна быть вставлена в патрубок
защитного коллектора дымовых газов. Наружный
диаметр принадлежности для отвода дымовых газов
должен быть немного меньше указанного в таблице 4
размера патрубка защитного коллектора дымовых
газов.
• На выходном отверстии дымохода должен быть
установлен козырек, защищающий от ветра/дождя
Если эти условия невыполнимы, следует выбрать другое
место монтажа.
Температура поверхностей
Максимальная температура поверхностей прибора за
исключением принадлежностей для отвода дымовых газов
не превышает 85 °C. Специальные меры по защите горючих
строительных материалов или встроенной мебели не
требуются.
Подача воздуха
В помещении, выбранном для монтажа прибора, должны
иметься достаточно большие отверстия для подачи воздуха
(см. таблицу).
В таблице указаны минимальные требования к размерам
вентиляционных отверстий. В местных предписаниях могут
содержаться иные требования.
5.3 Монтаж прибора
▶ Снять поворотную ручку с переключателя объема воды.
▶ Отвинтить крепежные винты кожуха.
▶ Слегка потянуть кожух вперед и снять его, двигая вверх.
▶ С помощью прилагаемых в комплекте дюбелей и
стенных крючков вертикально подвесить прибор на
стене.
5.4 Подключение подачи воды
▶ Следить за тем, чтобы при подключении не перепутать
место подсоединения водопровода холодной воды
(рис. 11, поз. A - не поставляется с оборудованием) с
местом подсоединения водопровода горячей воды
(рис. 11, поз. B).
▶ Водяные трубы подсоединяются к водяной арматуре.

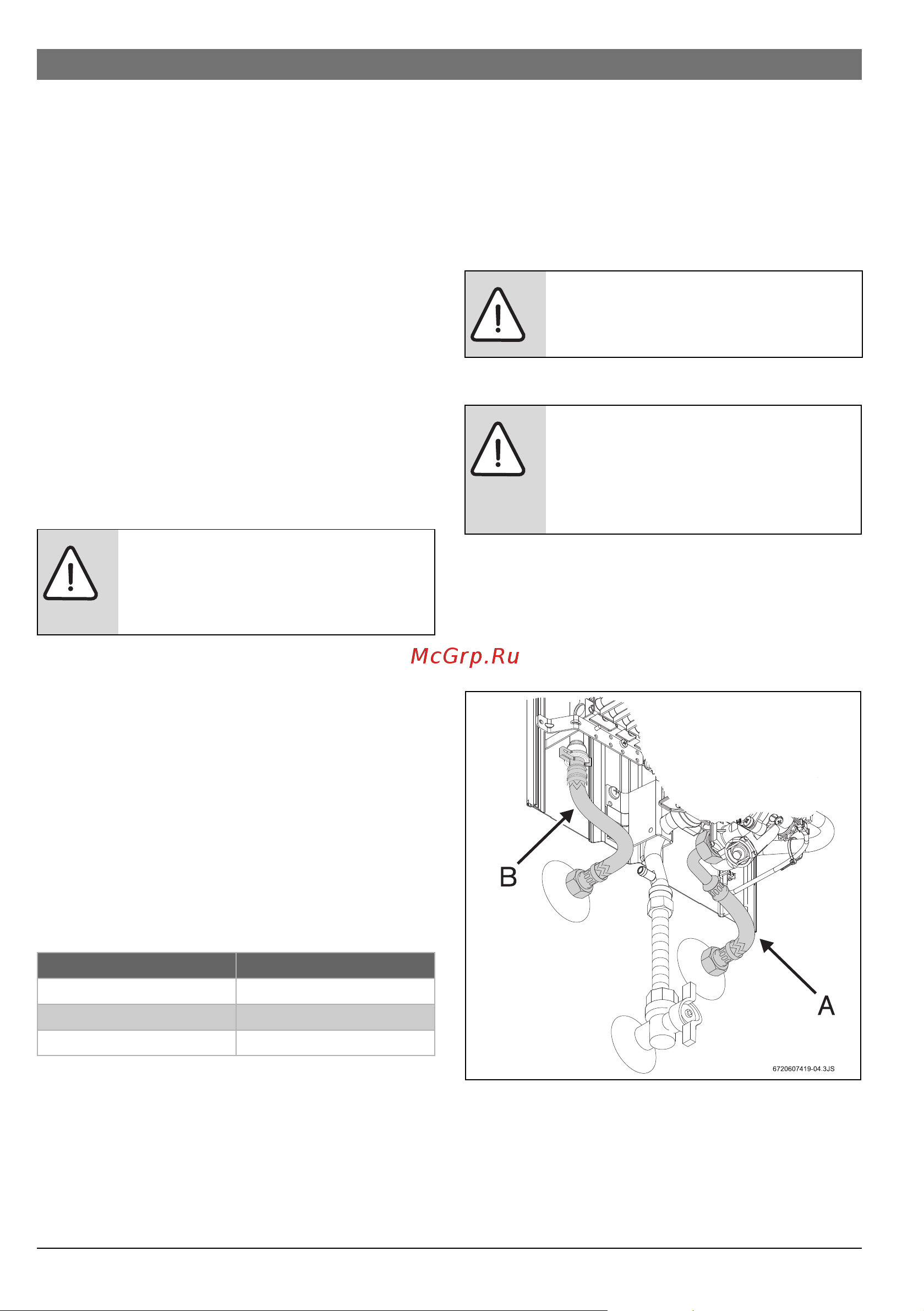

Рис. 11 Подключение водопровода
BHИMAHИE: Убедиться, что
принадлежность для отвода дымовых
газов вошла в патрубок защитного
коллектора дымовых газов до упора
Прибор Живое сечение
WR 10-2... 60 см
2
WR 13-2... 90 см
2
WR 15-2... 120 см
2
Таб. 6 Площадь поперечного сечения для подачи
воздуха
BHИMAHИE: Никогда не ставить прибор
на водопроводные или газопроводные
патрубки.
BHИMAHИE: Наличие остаточных
веществ в трубопроводной сети может
привести к повреждению прибора.
▶ Промыть трубопроводную сеть для
удаления остаточных веществ.
