6 720 608 988 (2016/10)Therm 4000 O
Данные о приборе | 5

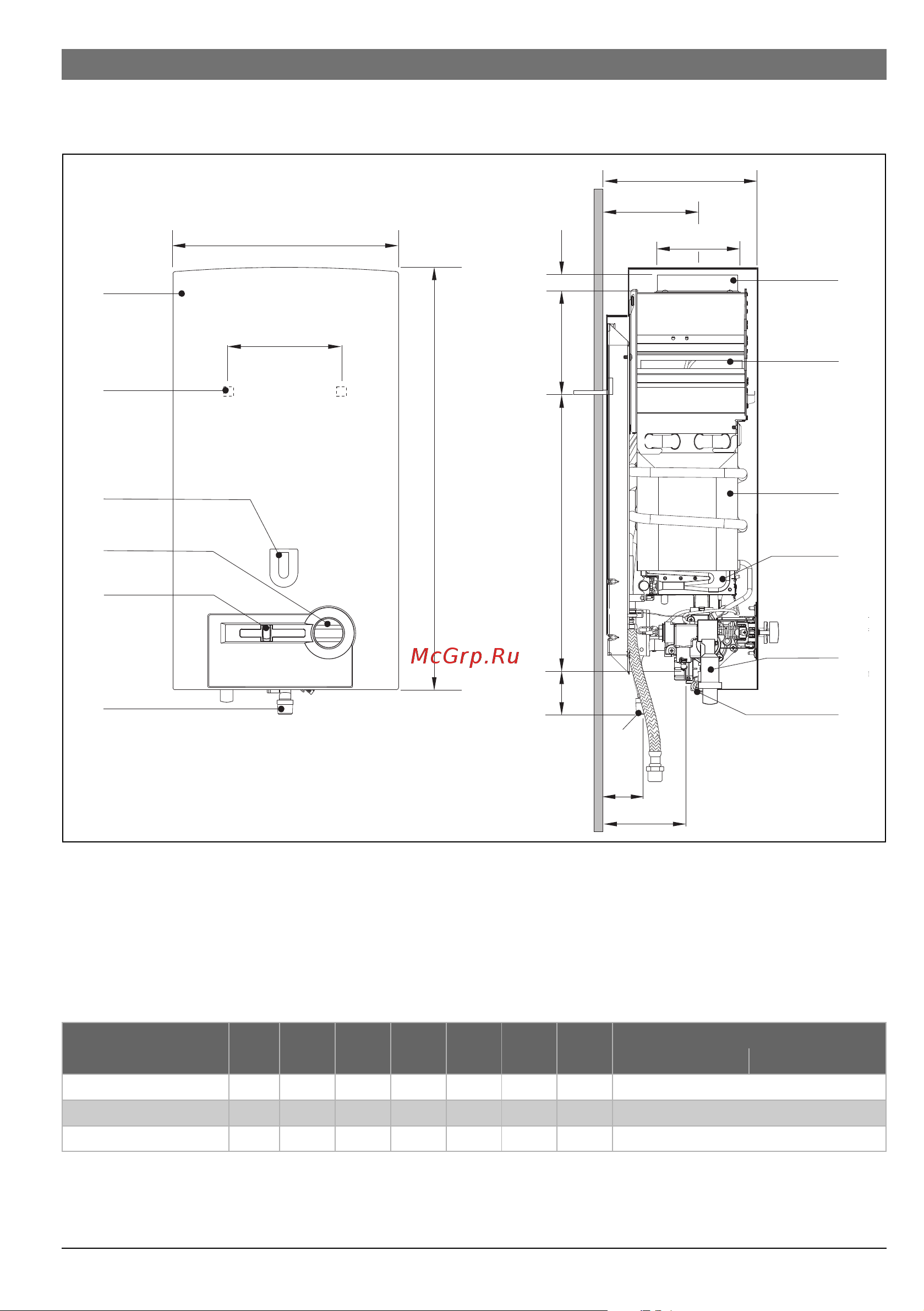

2.7 Габаритные размеры
Рис. 1
[1] Кожух
[2] Петли для навески
[3] Смотровое окошко
[4] Переключатель объема воды
[5] Регулятор мощности
[6] Газовый патрубок
[7] Патрубок для отвода дымовых газов
[8] Защитный коллектор дымовых газов с контролем тяги
[9] Камера сгорания
[10] Газовая арматура
[11] Устройство пьезорозжига
[12] Водяная арматура
6720608988-01.1V
1
2
3
4
5
6
9
11
10
12
7
8
A
C
B
E
H
50
220
125
D
97
63.5
F
G
Габаритные размеры
(мм)
A B C D E F G H (Ø )
Природный газ Сжиженный газ
WR 10... 310 580 228 112,5 463 60 25 ¾ ”
WR 13... 350 655 228 132,5 510 95 30 ¾”
WR 15... 425 655 334 132,5 540 65 30 ¾ ”
Таб. 4 Габаритные размеры
