6 720 608 988 (2016/10)Therm 4000 O
Индивидуальная настройка (только для авторизированных фирмой Бош
5.5 Подключение подачи газа
Следует соблюдать все местные законодательные
предписания, нормы и правила, касающиеся монтажа и
эксплуатации приборов.
Необходимо изучить законы, действующие в Вашей стране.
5.6 Ввод в эксплуатацию
▶ Открыть газовый кран и запорный вентиль холодной
воды и проверить все соединения на герметичность.
▶ Проверить безупречность работы контроля тяги, см.
раздел 7.3 ««Контроль тяги»».
6 Индивидуальная настройка (только
для авторизированных фирмой Бош
специалистов)
6.1 Заводская настройка
Природный газ
Приборы, работающие на природном газе (G20),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических характеристиках, и
опломбированы.
Сжиженный газ
Приборы, работающие на пропане/бутане (G31/G30),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических характеристиках, и
опломбированы.
Мощность можно регулировать по методу регулировки
давления перед форсункой, для чего необходим манометр.
6.2 Регулировка давления перед форсункой
Доступ к регулировочному винту
▶ Снять кожух (см. главу5.3).
Подключение манометра
▶ Ослабить запорный винт (рис. 12).
▶ Подключить манометр к патрубку для измерения
(давления перед форсункой).

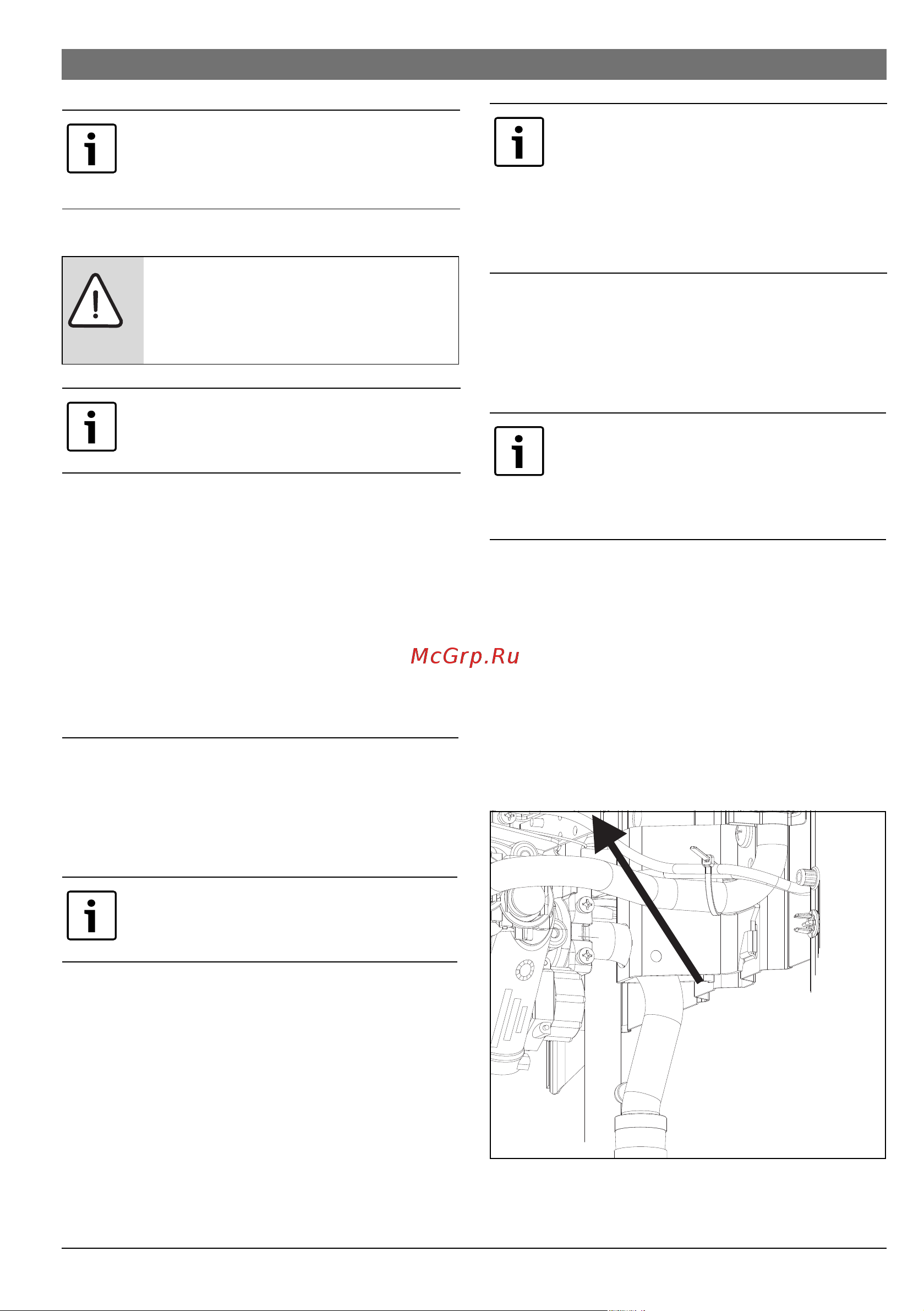

Рис. 12 Точка измерения давления перед форсункой
Во избежание сбоев, вызванных резкими
колебаниями давления воды,
рекомендуется на входе холодной воды
установить обратный клапан.
OПACHO:
Нарушения местных предписаний может
привести к пожару, взрыву, ущербу
здоровью или смерти.
Используйте только запчасти от
производителя водонагревателя.
Опломбированные детали настройки
изменять нельзя.
Приборы подготовлены к работе при
давлении газа на входе в интервале от 10
мбар до 15 мбар (номинальное давление
должно быть 13 мбар). При более
высоком давлении газа на входе нужно
применять комплект перенастройки на 20
мбар.
Не допускается розжиг аппарата при
давлении газа:
- Пропан: менее 25 мбар или более 45
мбар.- Бутан: менее 20 мбар или более 35
мбар.
