6 | Данные о приборе

2.7 Габаритные размеры

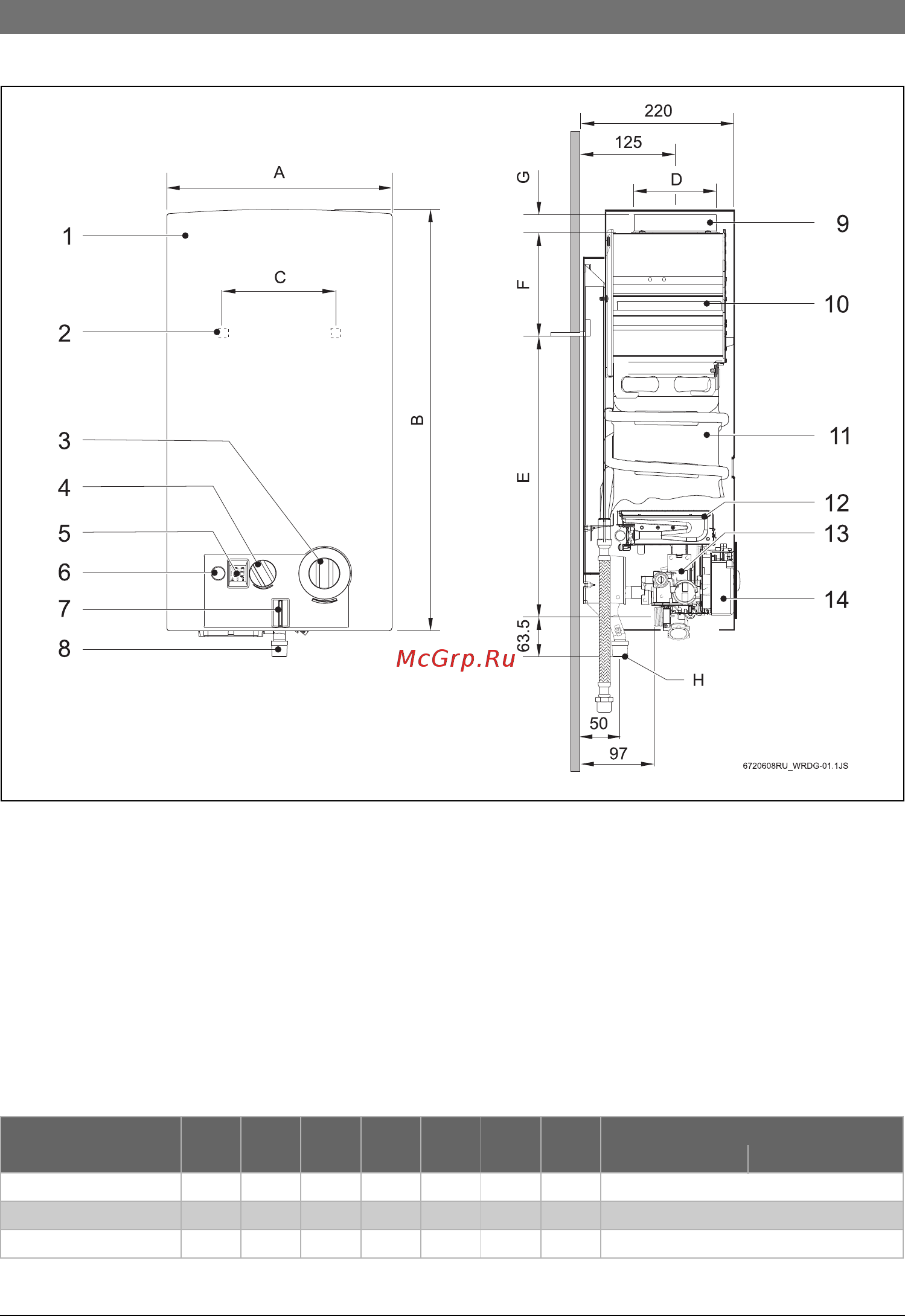

Рис. 1

[1] Кожух

[2] Петли для навески

[3] Переключатель объема воды

[4] Регулятор мощности

[5] Цифровой индикатор

[6] Кнопка вкл./выкл., индикатор недостаточного напора

воды

[7] Контрольная лампочка, указывающая на режим

работы горелки

[8] Патрубок для подключения подачи газа

[9] Патрубок для подключения принадлежности для

отвода дымовых газов

[10] Защитный коллектор дымовых газов с контролем тяги

[11] теплообменник

[12] Горелка

[13] Газовая арматура

[14] Распределительная коробка

Габаритные размеры

(мм)

A B C D E F G H (Ø )

Природный газ Сжиженный газ

WRD 10... 310 580 228 112,5 463 60 25 ¾ ”

WRD 13... 350 655 228 132,5 510 95 30 ¾”

WRD 15... 425 655 334 132,5 540 65 30 ¾ ”

Таб. 4 Габаритные размеры
