Bosch WRD 13-2G (Therm 6000 O) [8/40] Электросхема

6 720 608 984 (2016/10) Therm 6000 O

8 | Данные о приборе

2.9 Электросхема

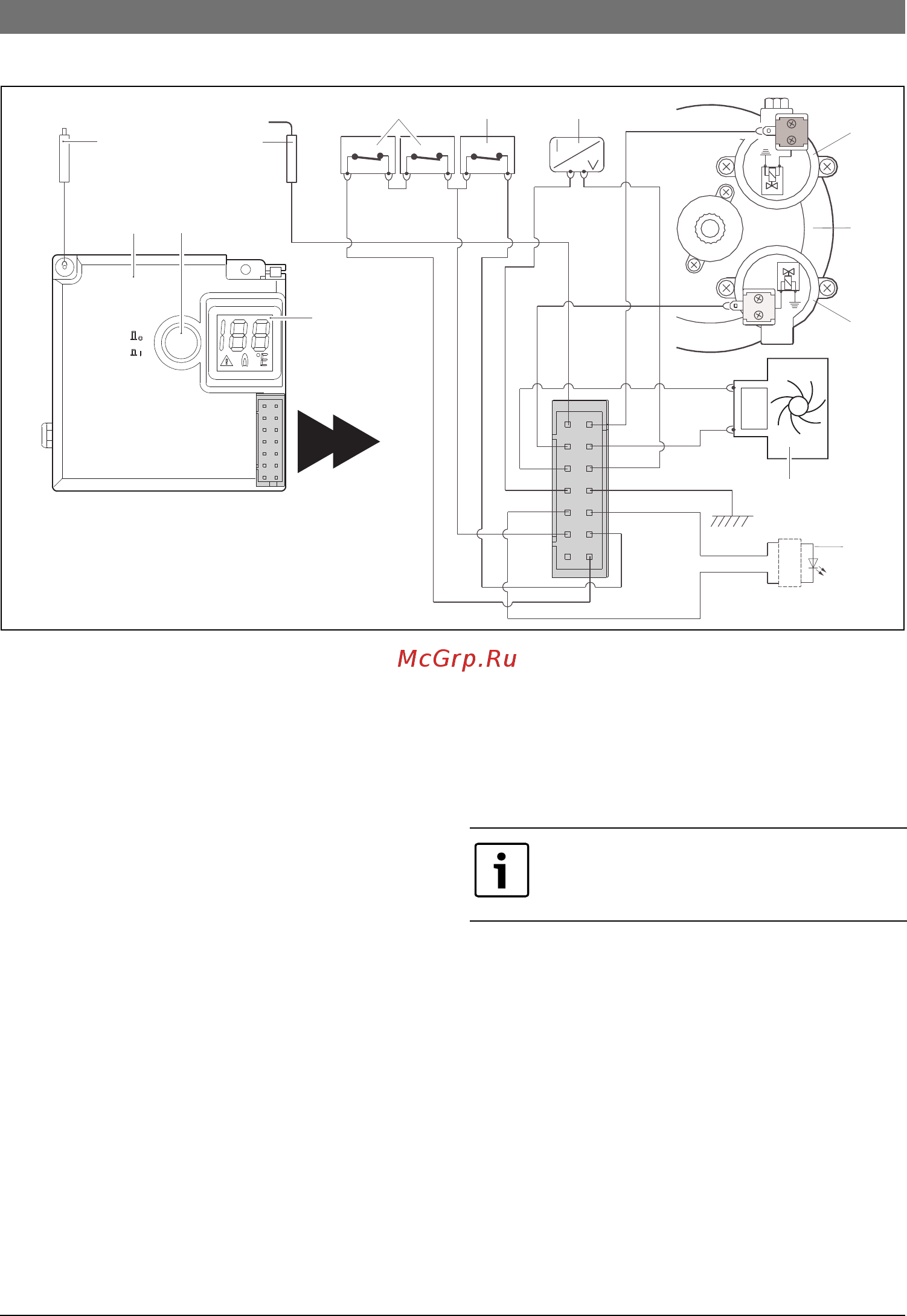

Рис. 3 Электросхема

[5] Цифровой индикатор

[6] Кнопка вкл./выкл., индикатор недостаточного напора

воды

[7] Контрольная лампочка, указывающая на режим

работы горелки

[14] Распределительная коробка

[16] Гидрогенератор

[31] Датчик температуры горячей воды

[32] Газовый клапан с сервоприводом (обычно открыт)

[34] Клапан запальника (обычно закрыт)

[37] Ограничитель температуры

[38] Контроль тяги

[39] Запальный электрод

[40] Ионизационный контроль пламени

[41] Основной клапан

2.10 Принцип действия

Данный прибор снабжен системой автоматического

электронного розжига, поэтому ввод прибора в

эксплуатацию очень прост.

▶ Для включения нажать кнопку вкл./выкл. (рис. 5).

После этого прибор будет автоматически включаться

каждый раз, когда будет открываться водопроводный кран.

Сначала срабатывает запальная горелка, а примерно через

четыре секунды включается основная горелка. Через

некоторое время пламя запальной горелки погасает.

Это способствует значительной экономии энергии,

поскольку запальное пламя горит лишь в течение

минимального времени, которое требуется для розжига

основной горелки. В приборах традиционной конструкции

запальное пламя горит постоянно.

В этом случае:

▶ открывать и закрывать кран горячей воды и повторять

розжиг до тех пор, пока из трубки подачи газа

полностью не выйдет воздух.

14 6

39 40

38 37 31

6720608984-03.2V

Розжиг может не сработать, если в трубку

подачи газа попал воздух.
