2.8 Функциональная схема

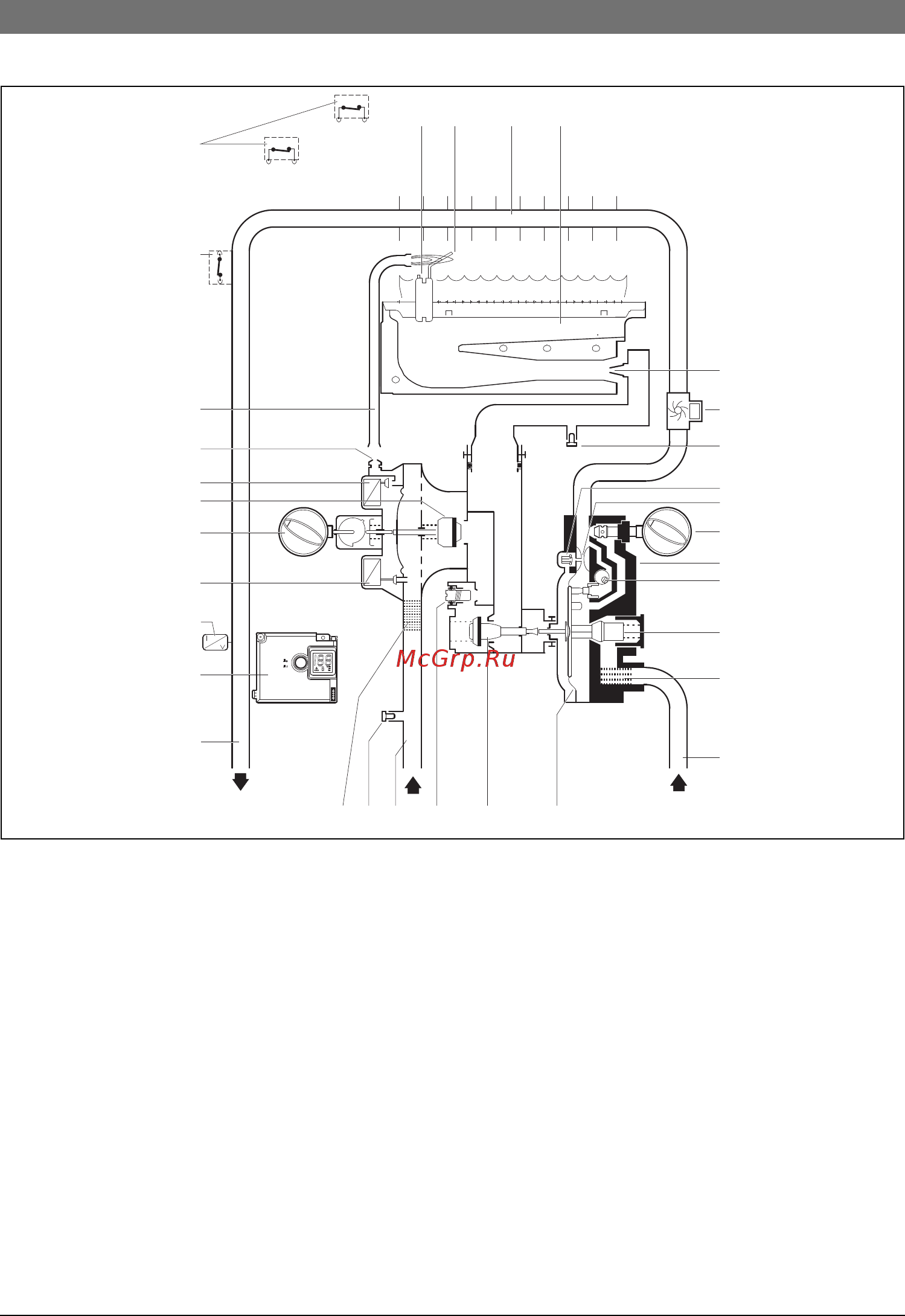

Рис. 2 Функциональная схема

[3] Переключатель объема воды

[4] Регулятор мощности

[8] Газ

[11] Теплообменник

[12] Основная горелка

[14] Распределительная коробка

[15] Форсунка

[16] Гидрогенератор

[17] Патрубок для измерения (давления перед

форсункой)

[18] Узел инерции розжига

[19] Трубка Вентури

[20] Водяная арматура

[21] Регулировочный конический затвор

[22] Регулятор объема воды

[23] Водяной фильтр

[24] Холодная вода

[25] Диффузор

[26] Основной газовый вентиль

[27] Винт регулировки макс. расхода газа

[28] Патрубок для измерения (давления подаваемого

газа)

[29] Газовый фильтр

[30] Горячая вода

[31] Датчик температуры горячей воды

[32] Клапан с сервоприводом

[33] Регулирующий клапан

[34] Клапан запальника

[35] Запальная форсунка

[36] Трубка подачи газа для розжига

[37] Ограничитель температуры

[38] Контроль тяги

[39] Запальный электрод

[40] Ионизационный контроль пламени
