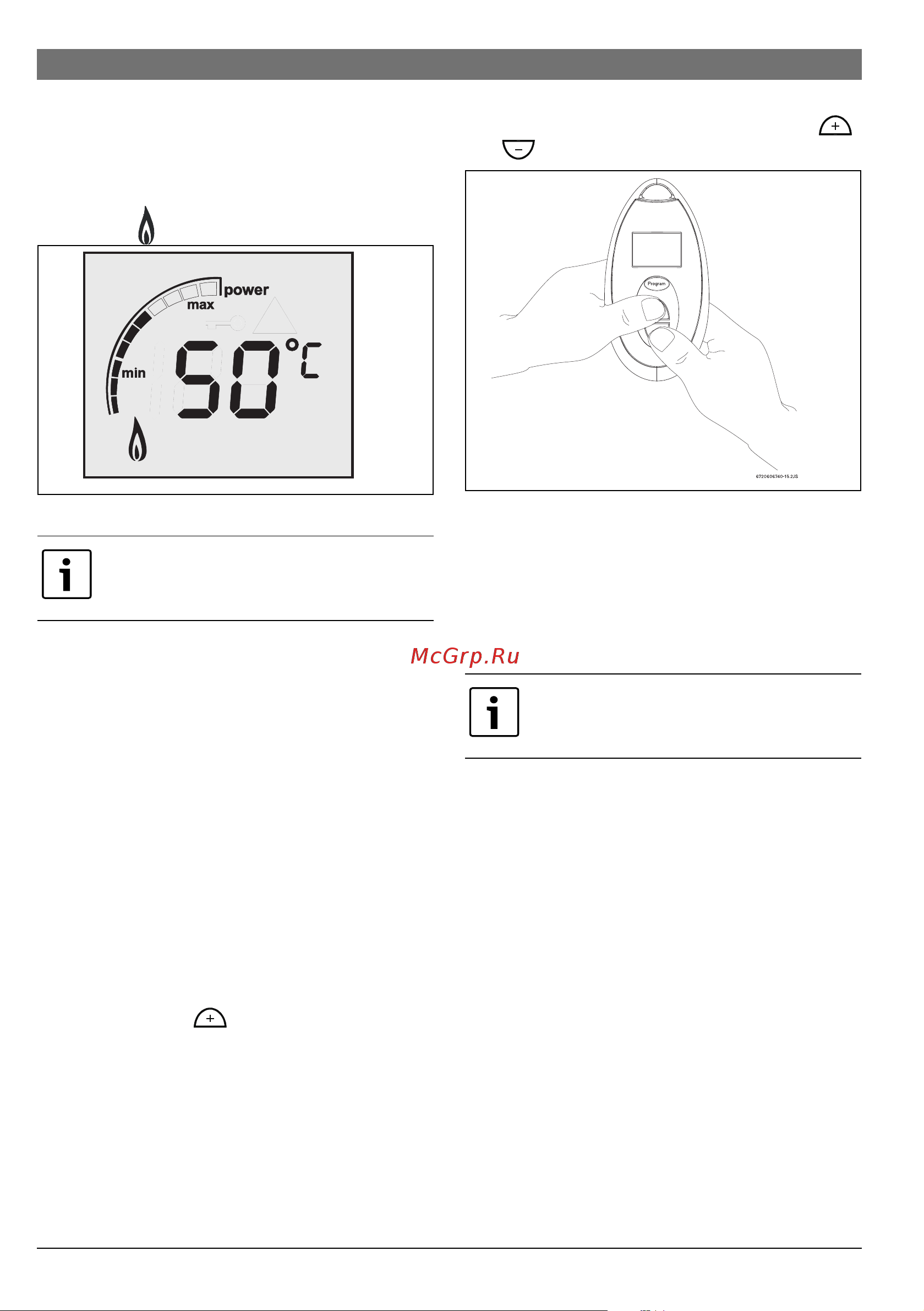

![Bosch WTD 24 AME (Therm 6000 S) [12/44] Эксплуатация](/views2/1942796/page12/bgc.png)
6 720 646 305 (2016/10) Therm 6000S
12 | Инструкция по эксплуатации
4.5 Эксплуатация
Включите выключатель электросети, и прибор готов к
работе.
▶ Если открыт кран горячей воды, то главная горелка
воспламеняется, и на ЖК-дисплее отображается
индикация .
Рис. 14
4.6 Регистрация пульта дистанционного
управления (Дополнительное
оборудование - 7 709 003 756)
Только квалифицированному специалисту разрешается
устанавливать дополнительную плату, входящую в
комплект поставки ПДУ. Регистрация возможна только
после установки ПДУ. Регистрация ПДУ должна
проводиться вблизи прибора.
Кран горячей воды закрыт.
Выключите прибор (Рис. 4 , поз. 1).
▶ Нажмите и удерживайте кнопку программирования
(Рис. 4 , поз. 3), нажмите кнопку «Вкл./выкл.» (Рис. 4 ,
поз. 1), для подключения прибора.
Отпустите кнопку программирования только после
того, как на ЖК-дисплее появится индикация «188».
На ЖК-дисплее появится сигнал «P2».
▶ Нажимайте кнопку , пока на дисплее не появится
сигнал «P3».
▶ Снова нажмите кнопку программирования примерно
на 1 с.
На ЖК-дисплее появится одно число и один
вращающийся знак. Число представляет
регистрируемый ПДУ. Первый ПДУ регистрируется под
номером «0», второй – под номером «1» и т. д.
▶ Испытайте ПДУ, держа его напротив электронного
блока, одновременно нажав кнопки управления
и.
Рис. 15 Активация нового ПДУ
▶ Нажимайте кнопки, пока ЖК-дисплей не перестанет
мигать и не покажет «00».
▶ Нажмите кнопку «Вкл./выкл.» (Рис. 4 , поз. 1), для
отключения прибора.
Теперь пульт дистанционного
управлениядеактивирован.
4.7 Использование ПДУ (Дополнительное
оборудование- 7 709 003 756)
Данный прибор соответствует требованиям европейской
директивы 1999/5/CEE (оконечное радио- и
телекоммуникационное оборудование), а также условиям,
указанным в соответствующем протоколе испытаний ЕС.
ЖК-дисплей мигает, пока не будет
достигнута заданная температура.
6720608920-35.1AL
Нажмите кнопку «Вкл./выкл.»
длявключения ПДУ, и он готов к работе.
