Bosch WTD 24 AME (Therm 6000 S) — установка дымохода и подвода воздуха: пошаговое руководство [21/44]
![Bosch WTD 24 AME (Therm 6000 S) [21/44] Обозначения символов на сборочных схемах](/views2/1942796/page21/bg15.png)
6 720 646 305 (2016/10)Therm 6000S
Дополнительное оборудование дымохода и подвода воздуха (дополнительное

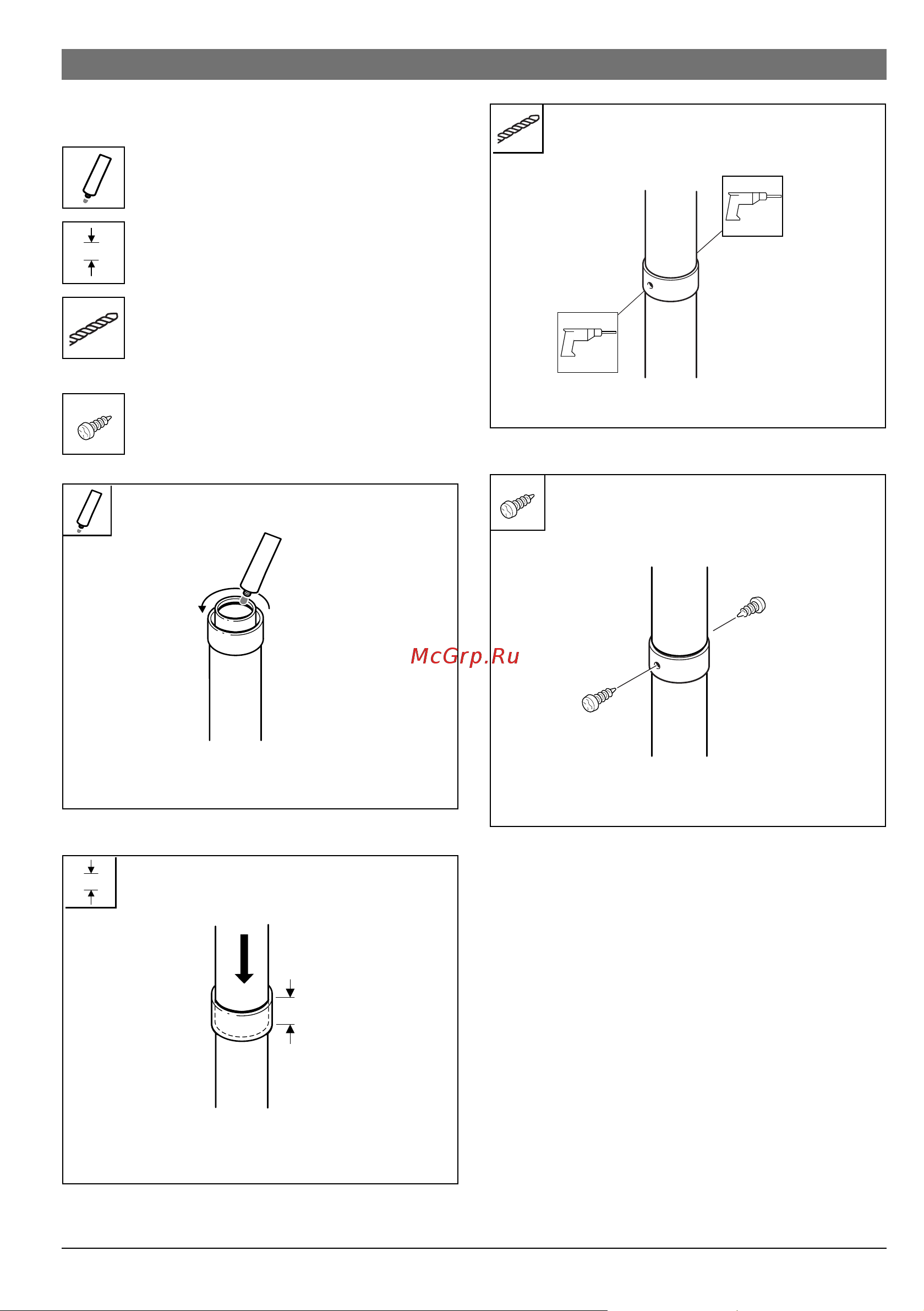

6.3 Обозначения символов на сборочных
схемах
▶Слегка смажьте сторону дымохода не
содержащей растворителя смазкой (например,
вазелином) (Рис. 29 ).
▶Установите дымовой комплект полностью на
место (в данном случае глубина установки 50
мм) (Рис. 30 ).
▶Высверлите два отверстия диаметром 3 мм в
трубе воздуха горения. Максимальная глубина
сверления – 8 мм. Крайне важно, чтобы
дымовая труба не была повреждена (Рис. 31 ).
▶Закрепите соединение винтами из комплекта
поставки (Рис. 32 ).
Рис. 29
Рис. 30
Рис. 31
Рис. 32
50
2x
Ø 3mm
2x
360°
6 720 604 873-17.1O
50
50
6 720 604 873-18.1O
Ø 3mm
Ø 3mm
2x
Ø 3mm
6 720 604 873-21.1O
2x
6 720 604 873-22.1O
