![Elenberg DW-9325 [11/54] Figure 4a](/img/pdf.png)
Elenberg DW-9325 [11/54] Figure 4a
![Elenberg DW-9325 [11/54] Figure 4a](/views2/1944020/page11/bgb.png)
11

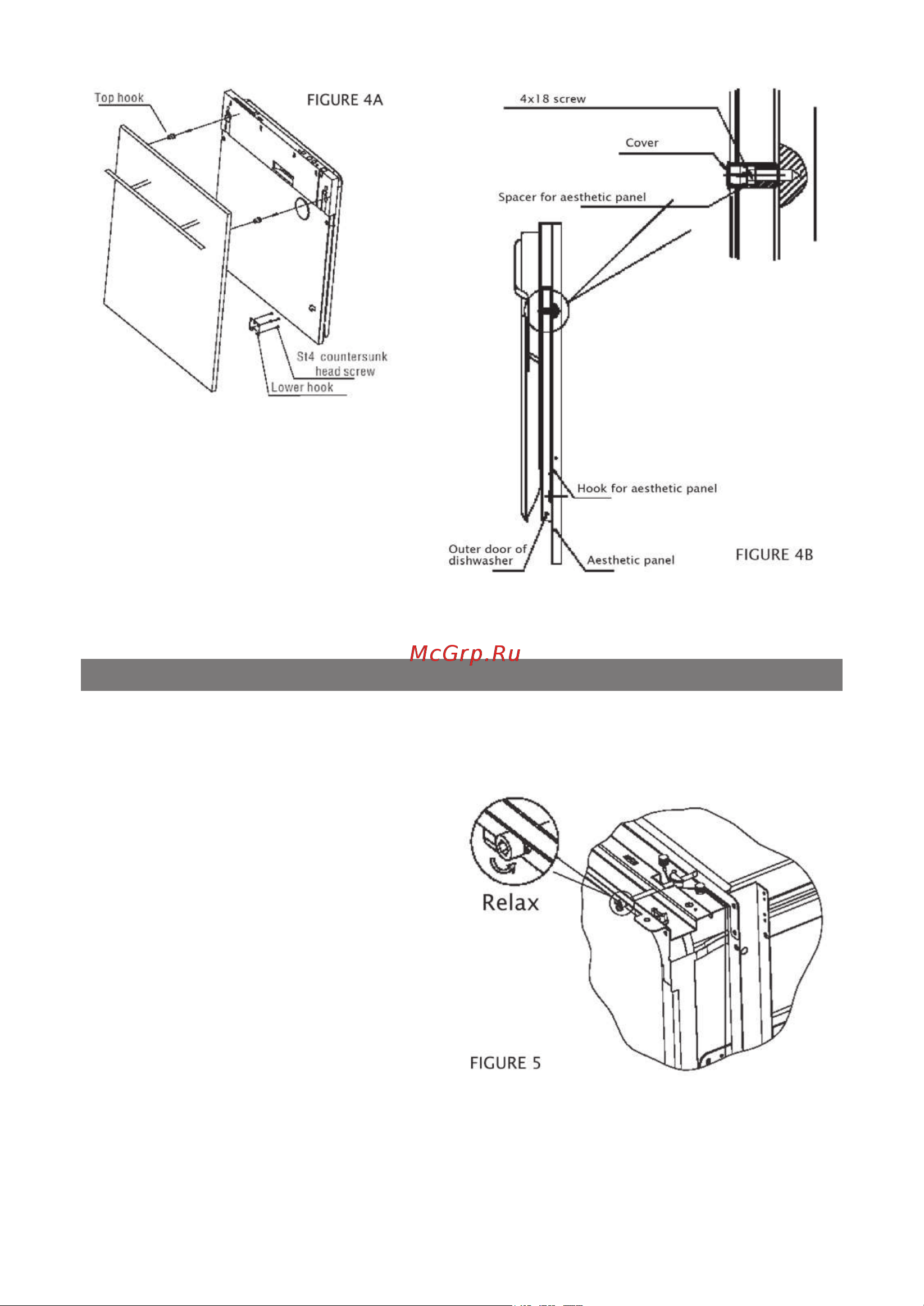

Figure 4A
Installation of aesthetic pan-
el
Figure 4B
Installation of aesthetic
wooden panel.
1. Take away the cover.
2. Pin up the screw.
3. Get back the cover.
The door springs are set at the factory to the proper tension for
the outer door. If aesthetic wooden panel are installed, you will
have to adjust the door spring
tension. Rotate the adjusting
screw to drive the adjustor to
strain or relax the steel cable
(see figure 5).
Door spring tension is correct
when the door remains hori-
zontal in the fully opened po-
sition, yet rises to a close with
the slight lift of a finger.
Figure 5
Tension adjustment of the
door spring.
TENSION ADJUSTMENT OF THE DOOR SPRING
