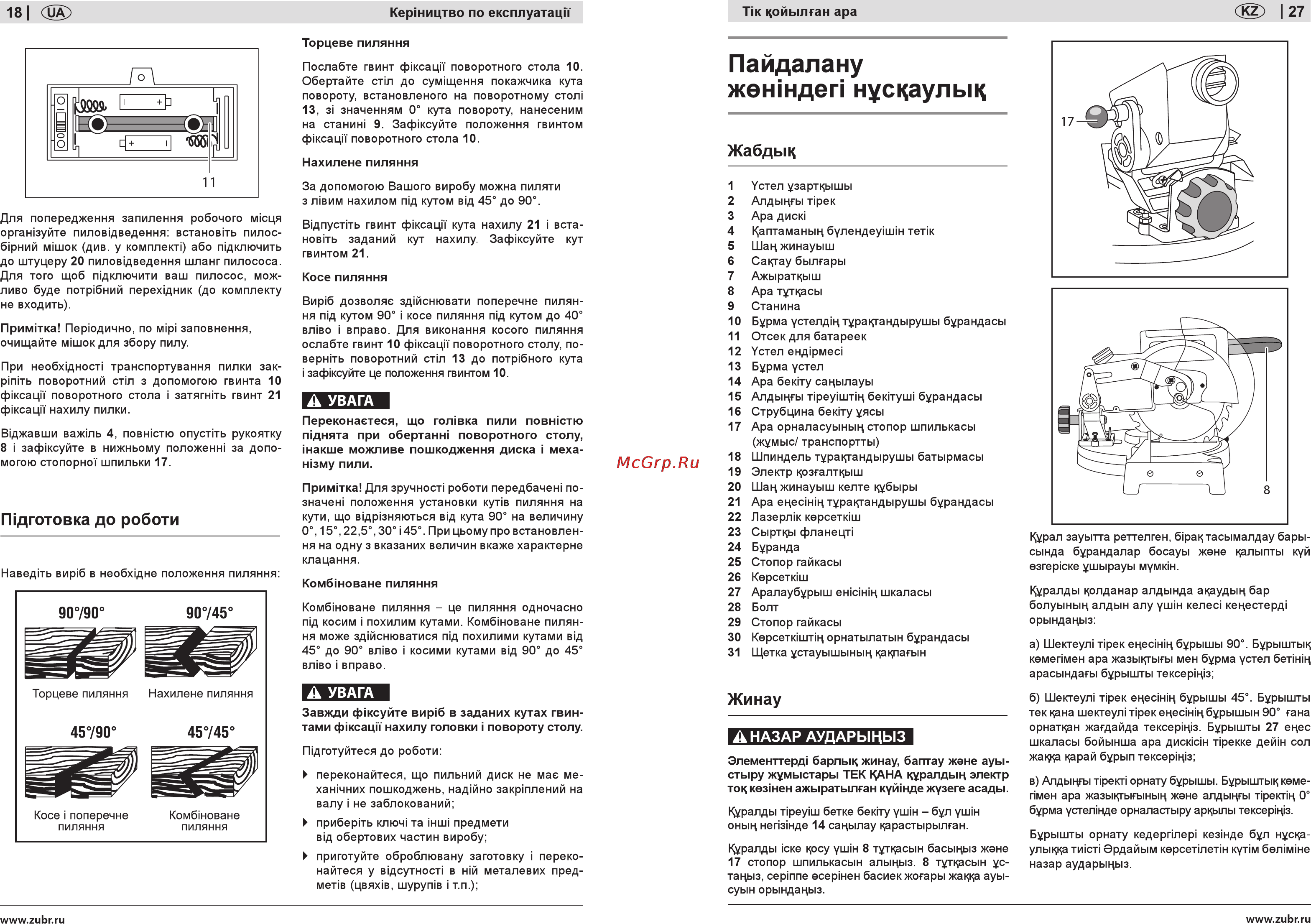

18 ФА КерЫицтво по експлуатаци Лк койылтан ара I 27 Торцеве пиляння Послабте гвинт фжсацн поворотного стола 10 Обертайте ст л до сум щення покажчика кута повороту встановленого на поворотному стол 13 з значениям 0 кута повороту нанесеним на станин 9 Заф ксуйте положения гвинтом ф ксац Т поворотного стола 10 Нахилене пиляння За допомогою Вашого виробу можна пиляти з л вим нахилом п д кутом в д 45 до 90 Для попередження запилення робочого м сця организуйте пилов дведення встановпь пилосб рний м шок див у комплект або исключить до штуцеру 20 пиловщведення шланг пилососа Для того щоб п дключити ваш пилосос можливо буде потр бний перех дник до комплекту не входить Примика Перюдично по м р заповнення очищайте м шок для збору пилу При необх дност транспортування пилки закр п ть поворотний ст л з допомогою гвинта 10 фжсаци поворотного стола затягнпъ гвинт 21 фжсаци нахилу пилки В дпуст ть гвинт ф ксац Т кута нахилу 21 вста новпь заданий кут нахилу Заф ксуйте кут гвинтом 21 Косе пиляння Вир б дозволяе зд йснювати поперечне пилян ня п д кутом 90 косе пиляння п д кутом до 40 вл во вправо Для виконання косого пиляння ослабте гвинт 10 ф ксац Т поворотного столу повернпь поворотний ст л 13 до потр бного кута заф ксуйте це положения гвинтом 10 А УВАГА В джавши важ ль 4 повнютю опустпъ рукоятку 8 зафжсуйте в нижньому положены за допо могою стопорно шпильки 17 Переконаетеся що гол вка пили повн стю п днята при обертанн поворотного столу накше можливе пошкодження диска механ зму пили Пщготовка до роботи Прим тка Для зручност роботи передбачен по значен положения установки кут в пиляння на кути що в др зняються в д кута 90 на величину 0 15 22 5 30 45 При цьомупро встановлення на одну з вказаних величин вкаже характерне клацания Наведпъ вир б в необх дне положения пиляння Комб новане пиляння Комб новане пиляння це пиляння одночасно п д косим похилим кутами Комб новане пилян ня може зд йснюватися п д похилими кутами в д 45 до 90 вл во косими кутами в д 90 до 45 вл во вправо Торцеве пиляння Нахилене пиляння А УВАГА Завжди ф ксуйте вир б в заданих кутах гвинтами ф ксац Т нахилу головки повороту столу П дготуйтеся до роботи переконайтеся що пильний диск не мае механ чних пошкоджень над йно закр плений на валу не заблокований Косе поперечне пиляння Комб новане пиляння приберпь ключ та нш предмети в д обертових частин виробу приготуйте оброблювану заготовку переко найтеся у вщсутност в н й металевих предмет в цвях в шуруп в т п www zubr ru Пайдалану жежндеп нусцаулыц Жабдыц 1 Устел узарткышы 2 Алдыцгы т рек 3 Ара диск 4 аптаманыц булендеу ш н тет к 5 Шацжинауыш 6 Сактау былгары 7 Ажыраткыш 8 Ара тут касы 9 Станина 10 Бурма устелд ц туракгандырушы бурандасы 11 Отсек для батареек 12 Устел енд рмес 13 Бурма устел 14 Ара бек ту сацылауы 15 Алдыцгы т реу шт ц бекпуш бурандасы 16 Струбцина бек ту уясы 17 Ара орналасуыньщ стопор шпилькасы жумыс транспортты 18 Шпиндель туракгандырушы батырмасы 19 Электр козгалткыш 20 Шац жинауыш келте кубыры 21 Ара ецес н ц туракгандырушы бурандасы 22 Лазерл к керсетюш 23 Сырткы фланецт 24 Буранда 25 Стопор гайкасы 26 Керсетк ш 27 Аралаубурыш ен с н ц шкаласы 28 Болт 29 Стопор гайкасы 30 Керсетк шт ц орнатылатын бурандасы 31 Щетка устауышыныц какпагын Жинау А НАЗАР АУДАРЫЦЫЗ Элементтерд барлык жинау баптау жане ауыстыру жумыстары ТЕК КАНА цуралдыц электр тоц кез нен ажыратылган куй нде жузеге асады Куралды т реу ш бетке бек ту уш н бул уш н оныц нег з нде 14 сацылау карастырылган Куралды ске косу учли 8 туткасын басыцыз жене 17 стопор шпилькасын алыцыз 8 туткасын устацыз сер ппе эсер нен басиекжогары жакка ауысуын орындацыз Курал зауытта реттелген б рактасымалдау барысында бурандалар босауы жене калыпты куй езгерюке ушырауы мумюн Куралды колданар алдында акаудыц бар болуыньщ алдын алу уш н келес кецестерд орындацыз а Шектеул т рек ецес н ц бурышы 90 Бурыштык кемег мен ара жазыкгыгы мен бурма устел бет н ц арасындагы бурышты тексер ц з б Шектеул т рек ецес н ц бурышы 45 Бурышты тек кана шектеул трек ецес н ц бурышын 90 гана орнаткан жагдайда тексер ц з Бурышты 27 ецес шкаласы бойынша ара диск с н т рекке дей н сол жакка карай бурып тексер ц з в Алдыцгы т рект орнату бурышы Бурыштык кемепмен ара жазыкгыгыныц жене алдыцгы т рект ц 0 бурма усгел нде орналастыру аркылы тексер ц з Бурышты орнату кедерплер кез нде бул нускаулыкка ти ст Эрдайым керсет лет н кут м бел м не назар аударыцыз www zubr ru
