Пайдалану жөніндегі нұсқау
|
1 4
www.zubr.ru
Пайдалану
жөніндегі нұсқаулық
Жабдық
1 Негіз
2 Жұмыс үстел
3 Сақтау былғары
4 Тесу тереңдігінің көрсеткіші
5 Патрон
6 Ажыратқыш
7 Патрон босату тұтқасы
8 Тіреуіш
9 Бас иекті бекіту бұрандасы
10 Белбеу жетек қақпағының бұрандасы
11 Белбеуді тарту бұрандасы
12 Редуктор (белбеу жетегі)
13 Қозғалтқыш
14 Үстелдің биіктігін реттейтін тұтқа
Жабдық
Барлық жинау, реттеу және ауыстыру жұмыс-
тары құралды желіден өшірген күйде жүзеге
асады.
Құралды жинаңыз:
` 1 негізді тегіс горизонталь жазықтыққа орна-
ластырыңыз;
Ескерту! Жарақаттану және даяр затты за-
қымдамау үшін Сіз негізді тіреуіш жазықтыққа
орнатуыңызды ҚАДАЛА кеңес етеміз.
` 8 тіреуішке негізді орналастырыңыз және оны
берілген бұрандалармен қатайтыңыз;
` жинауды жеңілдету үшін жұмыс үстелінен
кронштейнді бекіту 2 бұрандасын босату
арқылы шешіңіз;
` тіреуішке 2 жұмыс үстелінің тіреуішіне кронш-
тейнге орнатыңыз және 14 тұтқаны қысу
арқылы оны қажетті биіктікте орналатыңыз;
` үстелді шешілген бұранда көмегімен бекіту
арқылы кронштейнге орнатыңыз;
` құралдың бас иегіне жалғастырыңыз (12
редуктор патронмен және қозғалтқышпен)
және оны берілген бұрандалармен (ішкі алты
қырлы бұрауыш арқылы) бекітіңіз;
` регулятор бас иегіне 7 берілген тұтқалармен
бекітіңіз.
5 патронды орнатыңыз, бұл үшін патроны бар
шпиндельді бас шкивтің сыртқы саңылауына
орнатыңыз және 2 үстелге пат-ронды соңына
дейін жеткізу арқылы оны тұрақтандырыңыз.
16 сақтау былғарысын орнатыңыз.
Жұмысқа дайындық
Өнделетін даяр затқа және жұмыс түріне байла-
нысты, қажетті құралды 5 патронға орнатыңыз,
бұл үшін:
` патрон корпусының сағат тіліне қарсы
айналымын патронның орнату саңылауының
диаметріне сәйкес қажетті құралға орнатыңыз;
` патронға құралды орнатыңыз және сағат тілі-
не қарай құралды МЫҚТЫ қолмен бекітіңіз.
Құрал ауытқымағандығына (тексеру іске қосу
арқылы) көз жеткізіңіз. Қажет болса, құралды
қайта құрыңыз;
` патронның кез келген ұяшығына берілген кілт-
ті орнатыңыз және оны мықты бекітіңіз.
Жұмыс түріне байланысты қажетті шпиндель
айналымын орнатыңыз:
` 10 бұранданы 12 редуктордың бекітілетін
қақпағынан бұрап алыңыз. Қақпақты ашыңыз;
` 11 бұранданы бұрап алыңыз және белбеу
тартылуын босату үшін шпиндельге қарай
қозғалтқышты жылжытыңыз;

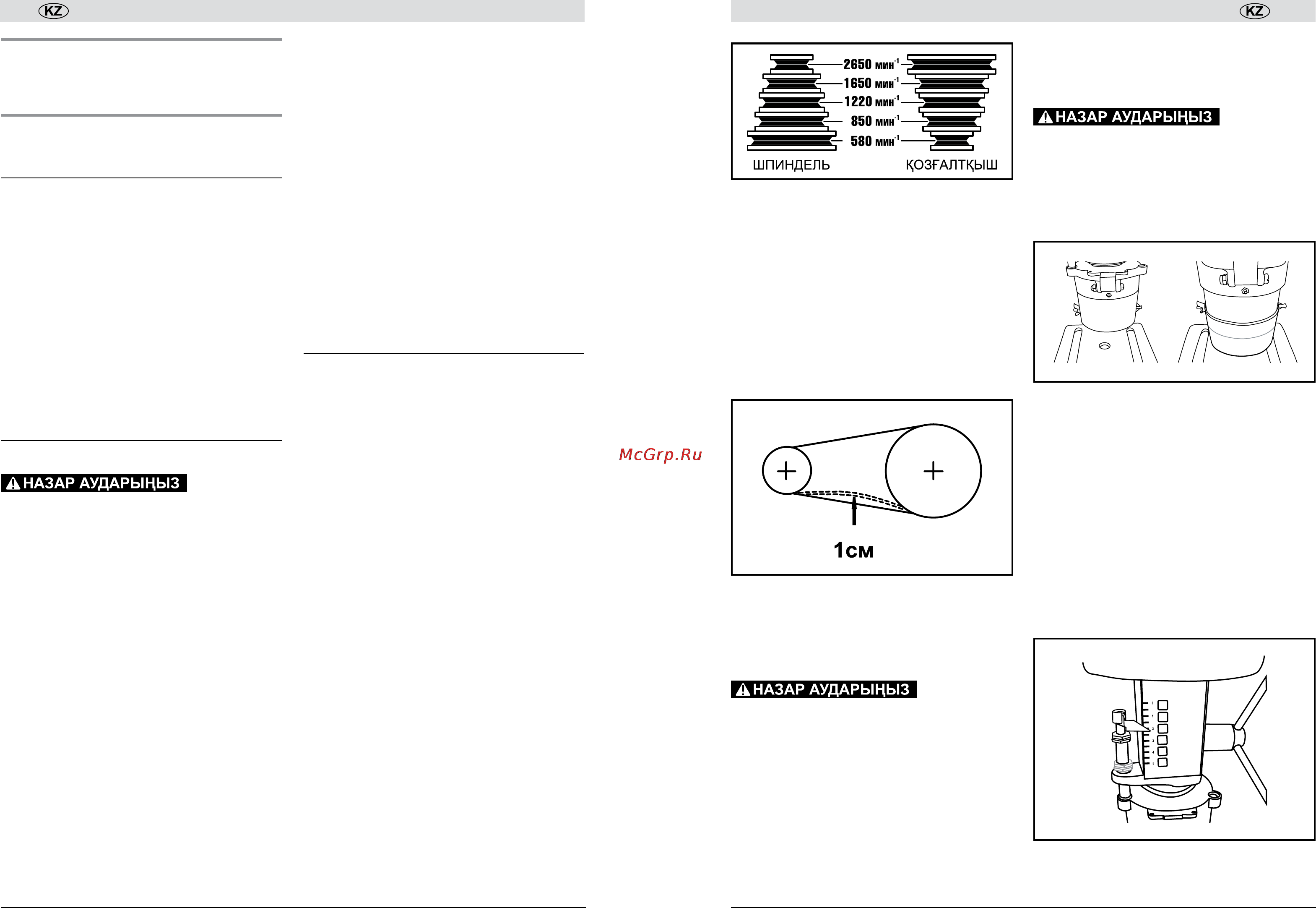

` шкивтар баспалдағына шпиндель айналу
жылдамдығына сәйкес белбеу орнатыңыз;
Тесетін станок
|
1 5
www.zubr.ru
Ескерту! Жұмсақ және нәзік материалдарды
тескенде (мысалы, ағашты, керамика плитала-
рын) шпиндельдің айналу жылдамдығын арт-
тыру керек, қаттыларына (металл,қатты ағаш
ж.т.б.) – жылдамдығын кеміту керек.
` жетек белбеуді тартыңыз, құралдан 13
қозғалтқышты алшақ қойыңыз 11 бұранда
арқылы белбеу тартылуын редуктордың екі
жағынан тұрақтандырыңыз;
` белбеу тартылуын тексеріңіз: орталықтағы
шкивтер арасындағы белбеуді басқанда
майысуы 1 см аспауы қажет;
` қақпақты жабыңыз және 10 бұранданы бұраңыз.
Ескерту! Сіздің қауіпсіздігіңіз үшін редуктор
қақпағында шағын ажыратқыш орнатылған –
қақпақты ашқан жағдайда қозғалтқыштың тоқ
көз тізбегі сыналанады және құрал тоқтайды.
Жұмыс барысында құралды зақымдану
және оператордың жарақаттануының алдын
алу үшін редуктордың ашық қақпағымен
жұмыс істеу ТЫЙЫМ САЛЫНАДЫ.
Үстел биіктігін тескіш темір ұзындығына және
даяр заттың биіктігіне байланысты реттеу үшін:
14 тұтқаны бұраңыз, үстелді реттеңіз және оның
күйін 14 қысу тұтқасы арқылы тұрақтандырыңыз.
Жұмыс барысында даяр затты тұрақтандыру
үшін берілген қысқыштарды қолданыңыз. Оны
даяр заттың формасына және өлшеміне және
саңылау (саңылаулар) арқылы орнатыңыз.
Қысқыштарды жұмыс үстелінде немесе
негізде бар көлденең паз арқылы берілген
бұрандалармен бекітіңіз.
Оператордың жарақаттануы мен даяр заттың
зақымдануын алдын алу үшін ӘРҚАШАН
даяр затты тұрақтандырыңыз.
3 сақтау былғарысының орналасуын жұмыс
құралының ұзындығына, бақылауды жеңілдетуге
және жұмыс түріне байланысты реттеңіз.
Былғары бүйіріндегі бұрандаларды реттеу
үшін бұрап алыңыз, оның ұзындығын реттеңіз
және қажетті күйді бұрандалар көмегімен
тұрақтандырыңыз.
Бұрышты тесу үшін үстел бекітілетін
кронштейндегі бұранданы босатыңыз және 2
жұмыс үстел күйін кронштейн шкаласына сәйкес
тесу бұрышын тандаңыз. Бұранданы бұраңыз.
Қажет болса, тесу тереңдігінің шектеуішін
орнатыңыз:
а) 7 тұтқа арқылы жұмыс құралы даяр затқа
тиетіндей етіп патронды босатыңыз. Көрсеткіш
штокындағы төменгі гайкалар корпус тіреуішіне
тиетіндей етіп тіреңіз;
б) патронды көтеріңіз. Көрсеткіш шкаласы
бойынша төменгі гайка күйін белгілеңіз және
оның күйін (көрсеткіш штокына қарай көтеру
