заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Станок сверлильный
|
5
Инструкции
по применению
Устройство
1 Основание
2 Стол рабочий
3 Кожух защитный
4 Указатель глубины сверления
5 Патрон
6 Выключатель (сзади)
7 Рукоятка опускания патрона
8 Стойка
9 Винт крепления головки
10 Винт крышки ременной передачи
11 Винт натяжителя ремня
12 Редуктор (ременная передача)
13 Двигатель
14 Рукоятка регулировки высоты стола
Сборка
Все работы по сборке, регулировке и заме-
не производить только при отключенном от
сети кабеле.
Соберите изделие:
` установите основание 1 на ровную
горизонтальную поверхность;
Примечание! Во избежание травм и поврежде-
ний заготовки и изделия НАСТОЯТЕЛЬНО реко-
мендуем Вам закрепить основание на опорной
поверхности.
` установите на основание стойку 8
и закрепите прилагаемыми болтами;
` для облегчения сборки снимите кронштейн
с рабочего стола 2, отвернув болт крепления;
` наденьте на стойку кронштейн рабочего стола 2
и закрепите его на нужной высоте в необходи-
мом положении затяжкой рукоятки 14;
` установите на кронштейн стол, закрепив его
с помощью снятого болта;
` смонтируйте на стойку головку изделия (ре-
дуктор 12 с патроном и двигателем) и закре-
пите ее прилагаемыми винтами (с внутрен-
ним шестигранником);
` вверните в головку регулятора
прилагаемые рукоятки 7.
Установите патрон 5, для чего установите па-
трон на вал ведомого шкива и зафиксируйте
его, опустив до упора патроном в стол 2 с не-
большим усилием.
Установите защитный кожух 16.
Подготовка к работе
Исходя из вида обрабатываемого материала
и характера работы, установите в патрон 5
необходимый инструмент, для чего:
` вращением корпуса патрона против часовой
стрелки установите диаметр посадочного от-
верстия патрона в соответствии с диаметром
выбранного инструмента;
` установите инструмент в патрон и вращением
по часовой стрелке от руки КРЕПКО зажмите
инструмент. Убедитесь в отсутствии перекосов
инструмента (пробным включением). При не-
обходимости, переустановите инструмент;
` установите прилагаемый ключ в одно из гнезд
патрона и крепко затяните инструмент.
В соответствии с характером работы установите
требуемую частоту вращения шпинделя:
` выкрутите винт 10 крепления крышки редукто-
ра 12. Откройте крышку;
` отверните винт 11 и подвиньте двигатель
в сторону шпинделя для ослабления натя-
жения ремня;

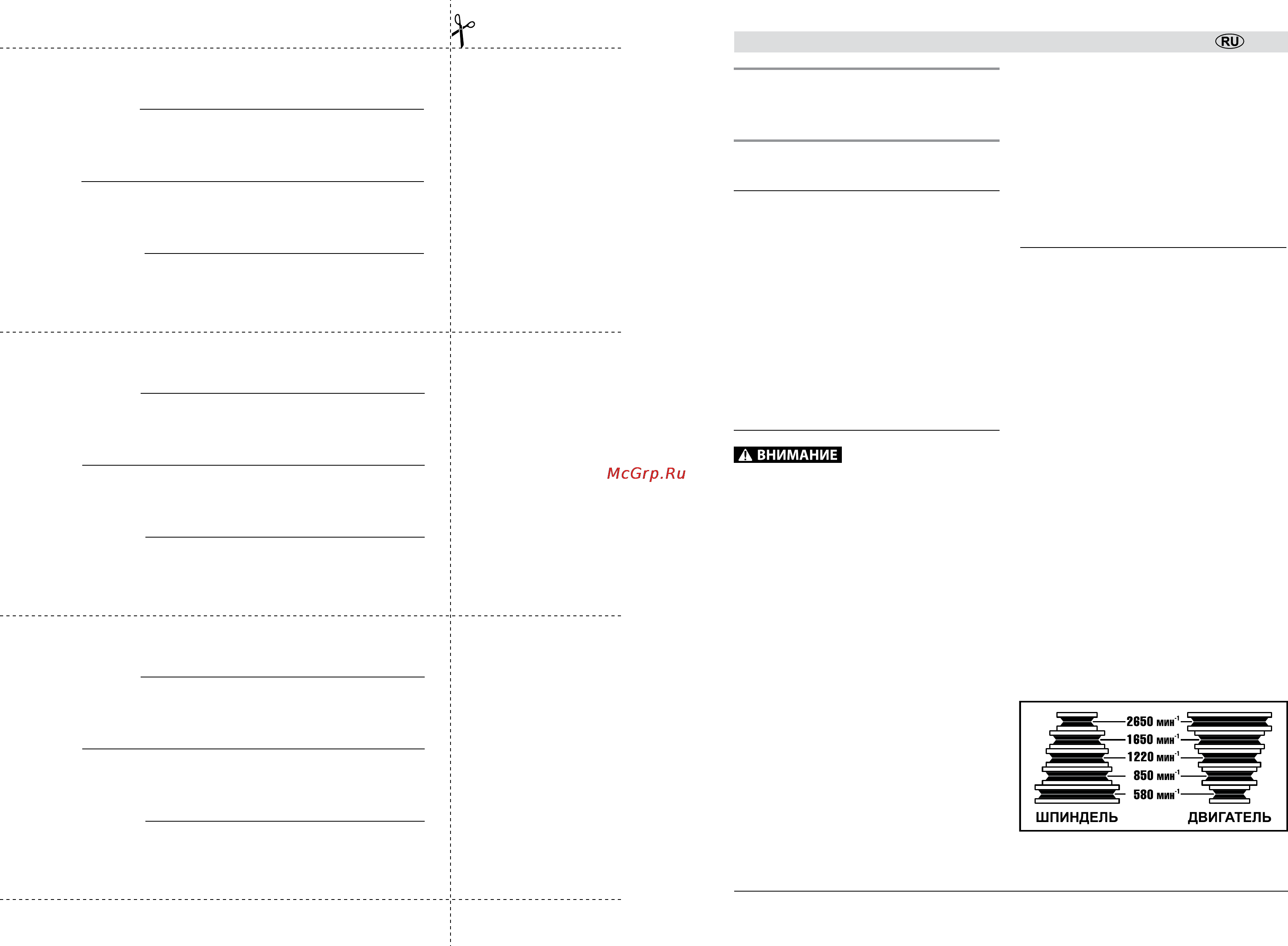

` установите ремень на ступени шкивов в со-
ответствии с необходимой скоростью враще-
ния шпинделя;
Примечание! Для сверления мягких и хрупких
материалов (например, дерева, керамической
плитки) следует устанавливать повышенную
