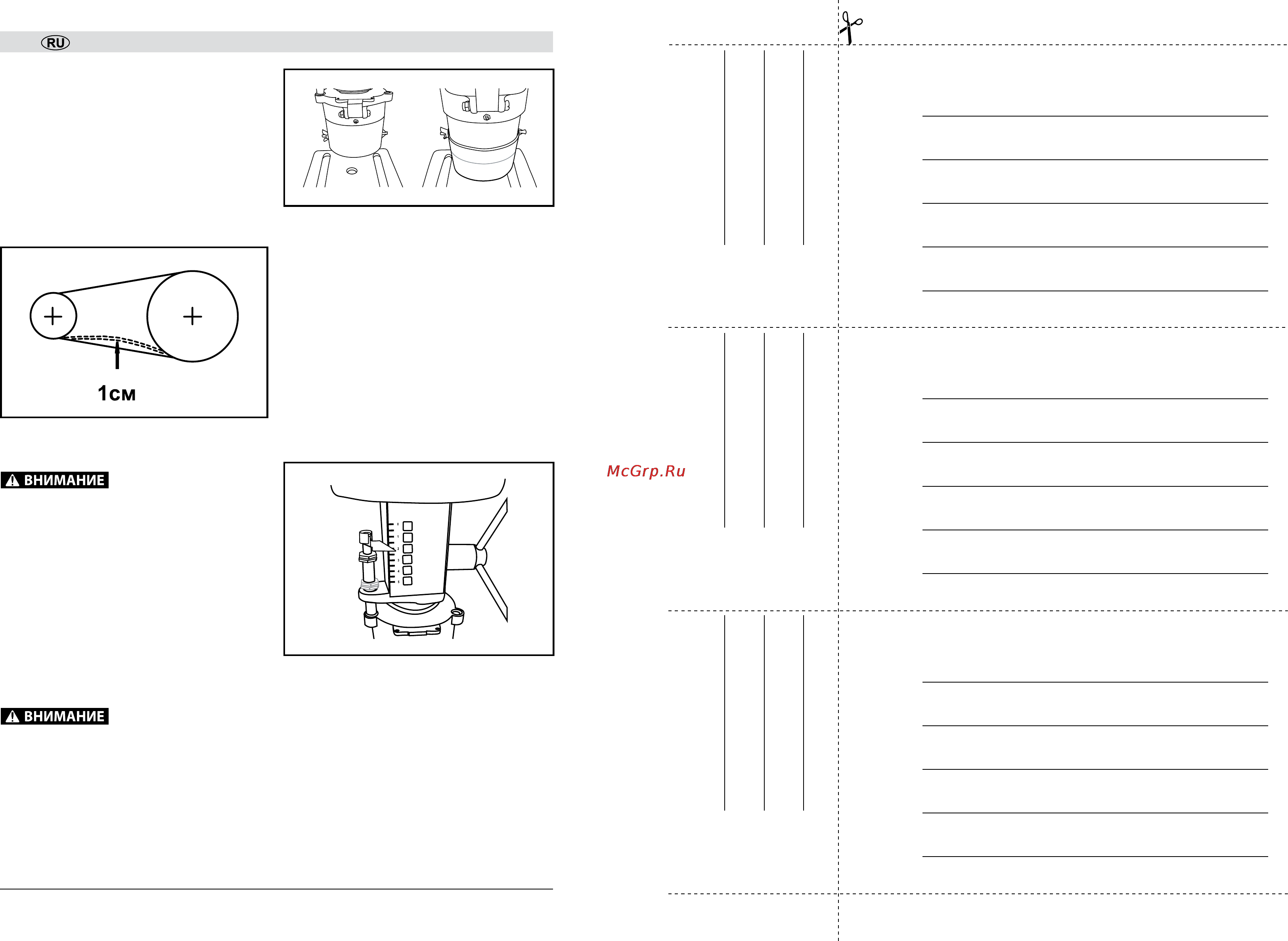

Руководство по эксплуатации
www.zubr.ru
|
6
скорость вращения шпинделя, для твердых (ме-
талл, твердое дерево и т.д.) – пониженную.
` натяните приводной ремень, для чего оттяни-
те двигатель 13 в сторону от изделия и зафик-
сируйте натяжение ремня винтом 11;
` проверьте натяжение ремня: при надавлива-
нии на ремень в центре между шкивами, про-
гиб должен составлять не более 1 см;
` закройте крышку и закрутите винт 10.
Примечание! Для Вашей безопасности крышка
редуктора оснащена микровыключателем – при
открывании крышки цепь питания двигателя
размыкается и изделие останавливается.
Во избежание повреждения изделия и травм
оператора работа с открытой крышкой ре-
дуктора ЗАПРЕЩАЕТСЯ.
В зависимости от длины установленного сверла
и высоты заготовки, отрегулируйте высоту стола:
отверните рукоятку 14, отрегулируйте стол и за-
фиксируйте его положение затяжкой рукоятки 14.
Для фиксации заготовки при работе используйте
прилагаемые тиски. Установите их в соответствии
с формой и размерами заготовки, а также распо-
ложением отверстия(ий) на ней. Закрепите тиски
с помощью прилагаемых болтов через продоль-
ные пазы на рабочем столе или основании.
Во избежание возможных травм оператора
и порчи заготовки ВСЕГДА фиксируйте об-
рабатываемую заготовку.
Отрегулируйте положение защитного кожуха 3
в соответствии с длиной рабочего инструмента,
удобством обзора и характером работы.
Для регулировки открутите боковые винты ко-
жуха, отрегулируйте его длину и зафиксируйте
необходимое положение, затянув винты.
При необходимости сверления заготовки под
углом, отпустите болт крепления стола на крон-
штейне и отрегулируйте по шкале кронштейна
положение рабочего стола 2 в соответствии с не-
обходимым углом сверления. Затяните болт.
При необходимости, установите ограничение
глубины сверления:
а) опустите патрон за рукоятку 7 до касания ра-
бочим инструментом заготовки. Отрегулируйте
положение нижней гайки на штоке указателя так,
чтобы она касалась упора корпуса;
б) поднимите патрон. Заметьте положение ниж-
ней гайки по шкале указателя и отрегулируйте
ее положение (вращением в направлении подъ-
ема по штоку указателя) в соответствии с требу-
емой глубиной сверления. Зафиксируйте теку-
щее положение верхней контргайкой.
Пример:
Заданная глубина сверления составляет 20 мм.
После выполнения действия а), при поднятом
патроне нижняя гайка остановилась на отметке
32 мм по шкале. Для установки требуемой глубины
сверления отрегулируйте гайку на высоту 12 мм.
Подготовьтесь к работе:
` приготовьте и наденьте средства защиты
(очки, перчатки, наушники);
` приготовьте обрабатываемую заготовку
и надежно закрепите ее в тисках;
ОТРЫВНОЙ ТАЛОН
ВіДРИВНИЙ ТАЛОН
үЗБЕЛі ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
B
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
B
M.П.
ОТРЫВНОЙ ТАЛОН
ВіДРИВНИЙ ТАЛОН
үЗБЕЛі ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
C
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
C
M.П.
ОТРЫВНОЙ ТАЛОН
ВіДРИВНИЙ ТАЛОН
үЗБЕЛі ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
A
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
A
M.П.
