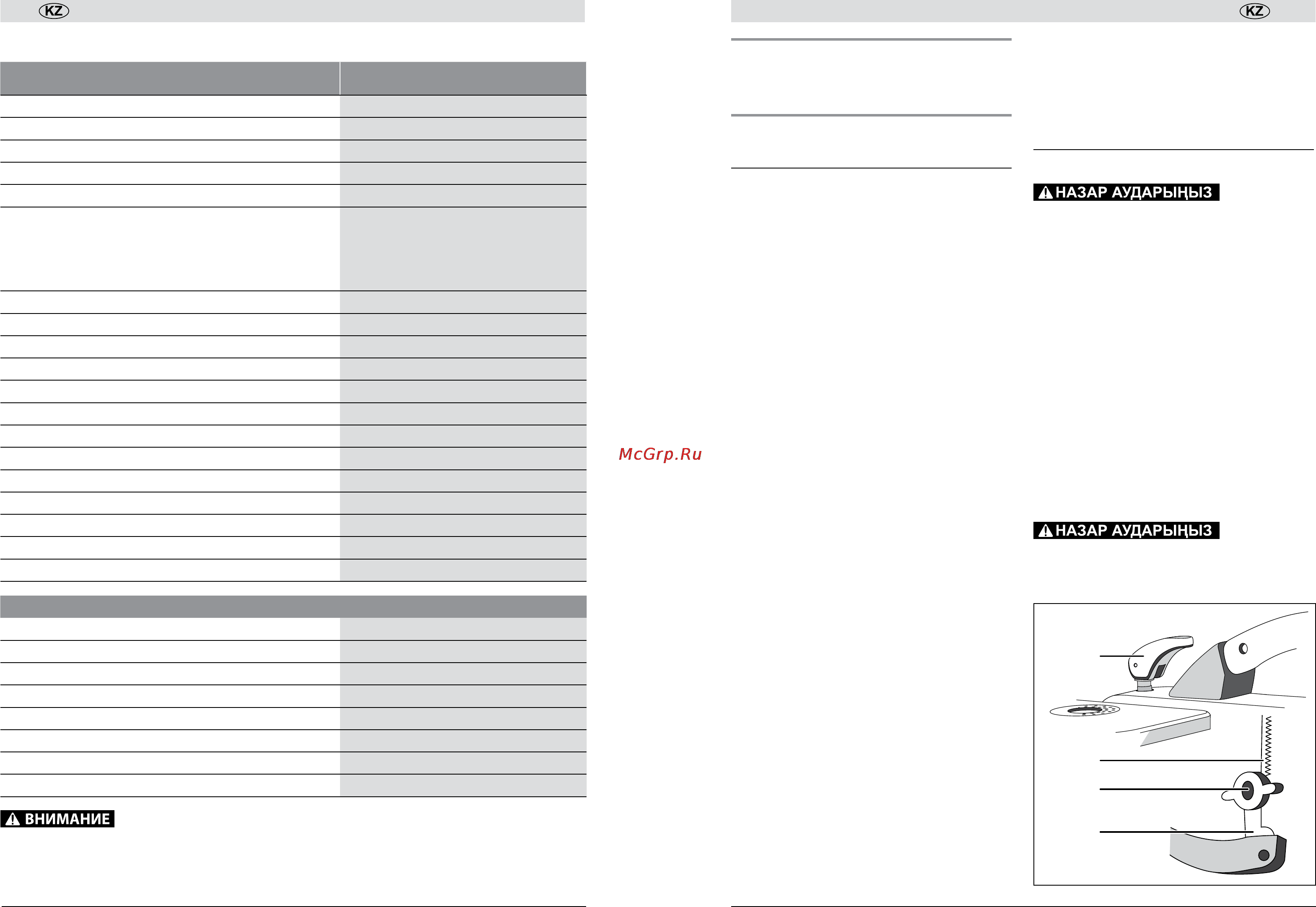

Зубр ЗСЛ-250 [14/14] Қолдану жөніндегі нұсқаулықтар

Пайдалану жөніндегі нұсқау

1 4

www.zubr.ru

Тасымалдау кезінде құралда және бұйымдар жиынтығында көзге түсетін механикалық

ақаулардың жоқтығына көз жеткізіңіз.

Техникалық сипаттамасы

Артикул

ЗСЛ-250

Атаулы кернеу, В/Гц 220/50

Атаулы қуат, Вт 250

Жазықтық қозғалысының атаулы жиілігі, жүріс/мин 400 –1600

Аралаудың максималды қалыңдығы, мм 51

Аралаудың максималды ені, мм 457

Аралау жазықтығы:

` Ұзындығы, мм

` Ені, мм

` Қалыңдығы, мм

` Тістеуіштер, саны/дюйм (TPI)

133

2.6

0.3

Үстел енесінің бұрышы ±45°

Үстел өлшемі, мм 625x330

Патронның айналуының атаулы жиілігі, айналым/мин 1200– 4500

Құралдың максималды диаметрі, мм 6.35

Патрон үстелінің өлшемі, мм 136x180

Оюшы қызметі бар

Шаң өткізбейтін қылтақұбыр диаметрі,мм 40

Дыбыс қысымының деңгейі (к=3), дБ 75

Дыбыс қуатының деңгейі (к=3), дБ 86

Орташа квадраттық діріл тездеткіші (к=1,5), м/с

–

Қауіпсіздік классы бойынша МСТ 12.2.007.0-75 I

Салмағы, кг 23.2

Қызмет көрсету мерзімі, лет 5

Тасымалдау жиынтығы

Оюлап кесетін ара 1 дана

Патроны бар икемді дуал 1 дана

Патрон кілті 1 дана

Имбус кілті 1 компл.

Қосымша үстел таңбасы 1 дана

Шаң өткізбейтін қылтақұбыр (орнатылған) 2 дана

Қауіпсіздік бойынша нұсқаулық 1 нұсқа

Пайдалану жөніндегі нұсқаулық 1 нұсқа

Оюлап кесетін станок

1 5

www.zubr.ru

Қолдану жөніндегі

нұсқаулықтар

Жабдық

1 Жұмыс және жарық ажыратқыштары

2 Жазықтық жүрісінің/патрон айналу

жиілігінің реттеуіші

3 Аралау төңірегін үрлеу және қосымша

жарық қылтақұбыры

4 Үстел енесінің бұрышын тұрақтандырушы

5 Үстел енесінің бұрышын реттеуіш

6 Негіз

7 Патрон жетегінің иілгіш дуалы

8 Патрон

9 Шаң жібермейтін қылтақұбыр патроны

10 Қосымша үстел

11 Жазықтық тартылатын тұрақтандырушы

12 Жазықтық ұстауыш жоғарғы бұранда

-бұрауышы бар

13 Жазықтық сақтау рычагы

14 Аралау жазықтығы

15 Жұмыс үстел

16 Шаң жібермейтін қылтақұбыр арасы

17 Қосымша бөлім

18 Қозғалтқыш

19 Подшипник қақпағы

20 Жазықтық ұстауыш төменгі бұранда

-бұрауышы бар

21 Құлып шүріппесі

22 Дуал артқы ілмегі

23 Қабылдаушы қозғалтқыштың төлкесі

24 Патрон

25 Патронды тұрақтандыратын бұрауыш-

ұранда

26 Рычагты вертикаль күйінде тұрақтандыратын

бұранда

27 Рычагты горизонталь күйінде

тұрақтандыратын бұранда

28 Рычагты бұрыш күйінде тұрақтандыратын

бұранда

29 Жазықтықты тұрақтандыратын бұранда-

ұрауыш

30 Жазықтық ұстауышы

31 Щетка ұстауыш қақпағы

Оюлап кесетін станок қозғалтқыш дуалының

қайтарымды-жету қозғалысының айналуы

арқылы ара жазықтығын өндейді, екі қозғалмалы

рычагтар арасында мықты бекітілетін құрал бо-

лып табылады. Тұтынушы оюлап кесетін араны

басқармайды, аралаудың қажетті траектория

бойымен ол арқылы жазықтықты «арасына»

араланатын бөлшекті жазықтыққа салады.

Жинау

Барлық жинау, реттеу және ауыстыру

жұмыстары құралды желіден өшірген күйде

жүзеге асады.

Құралды тегіс, қатты, сырғымайтын бетке

орнатыңыз.

Ескерту! Жарақаттану және даяр зат пен

құралдың зақымдануының алдын алу үшін Сізге

тіреуіш жазықтыққа негізді орнатуға ҚАДАЛА

кеңес етеміз.

Қажет болса, 9 және 16 қылтақұбырларды

қажетті құралдың штуцеріне орнатыңыз.

Ескерту! Шығу / қылтақұбырдың диаметрі

– 40/70 мм.

Сіздің құралыңызда ағаш бойымен кесетін стан-

дартты ара жазықтығы орнатылған. Оны ауы-

стыру үшін (жұмыс түріне сәйкес немесе тозу

салдарынан жаңасына ауыстыру):

Жарақаттану мен зақымданудың алдын алу

үшін Сіз ара жазықтығымен жұмыс істеген кез-

де қолғапты киюіңізді ҚАДАЛА кеңес етеміз.
