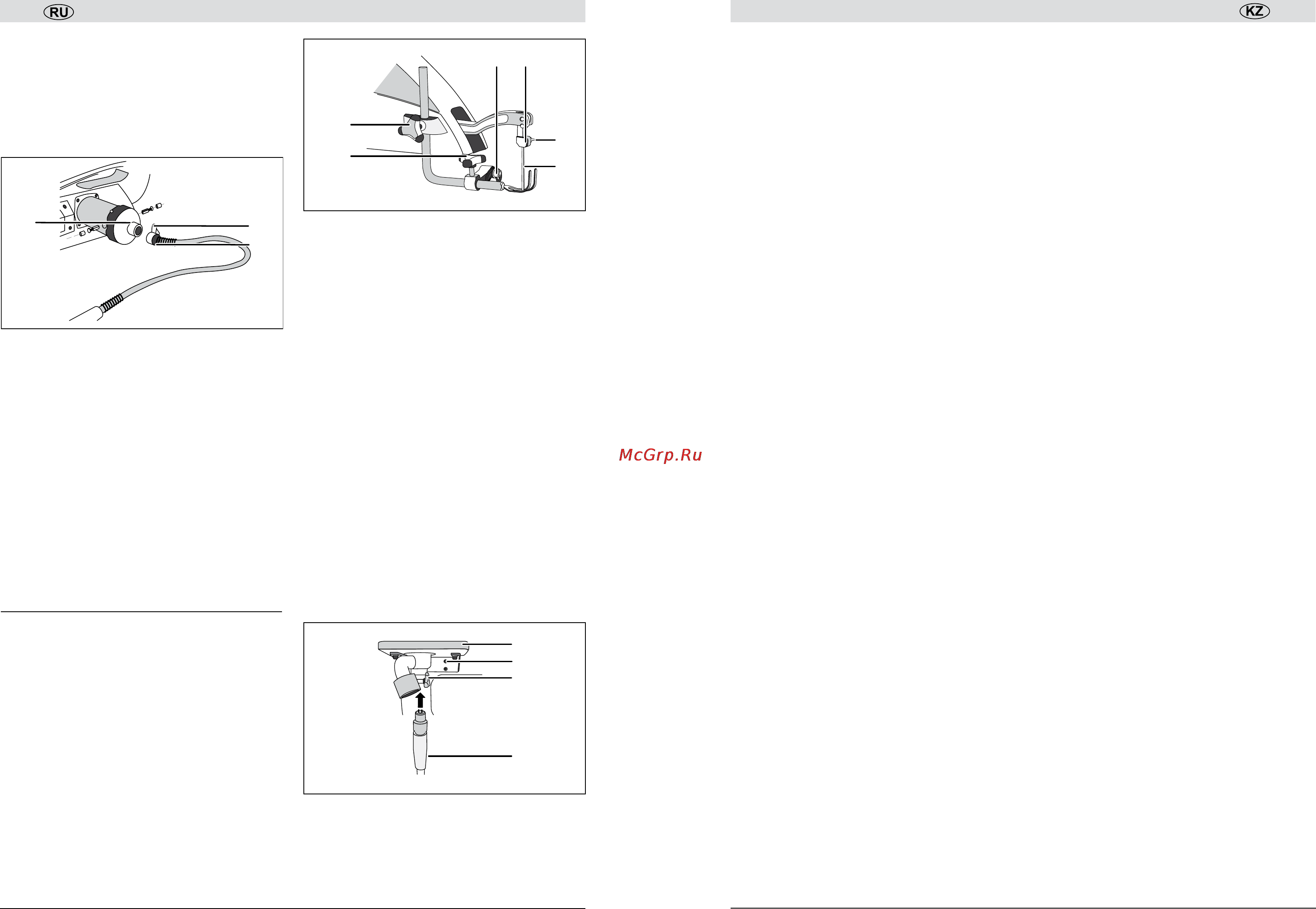

![Зубр ЗСЛ-250 [6/14] Подготовка к работе](/views2/1094512/page6/bg6.png)
Руководство по эксплуатации
www.zubr.ru
|
6
` установите полотно в верхний держатель
аналогично нижнему;
` для натяжения полотна опустите вниз рычаг 11.
Перечень соответствующих полотен Вы можете
найти на стр. 12.
Установка (при необходимости) вала гибкого:
21
23
22
` поверните собачку 21 по часовой стрелке;
` вставьте хвостовик 23 во втулку 22, поворачи-
вая (при необходимости) хвостовик для сов-
падения ориентации со втулкой. Вращением
(от руки) хвостовика проверьте зацепление
муфт. Верните собачку в исходное положение;
` при необходимости использования гибкого
вала в стационарном режиме, установите
в рабочий стол прилагаемую вставку, отпус-
тите винт 25, установите патрон вала в за-
жим стола и затяните винт 25.
Примечание! Установка и крепление инструмен-
та в патроне возможно только при снятом патроне.
Подготовка к работе
На Вашем изделии установлено стандартное
пильное полотно по дереву. При необходимости
установки полотна, соответствующего предстоя-
щей работе, замените полотно согласно Сборке.
Исходя из обрабатываемой заготовки
и характера работы:
1) Отрегулируйте высоту рычага защитного 13:
26
28
30
27
29
14
` отпустите винт 28 и отрегулируйте угол уста-
новки рычага в соответствии с углом наклона
стола. Затяните винт;
` отпустите винт 26. В зависимости от толщины
заготовки отрегулируйте положение нижней
точки рычага на высоте 2–3 см от верхней
точки заготовки. Затяните винт;
` отпустите винт 27. В зависимости от заготовки
отрегулируйте вылет рычага. Затяните винт.
2) Отрегулируйте угол наклона стола:
` ослабьте фиксацию наклона стола,
отпустив рукоятку 4;
` вращением колеса 5 по шкале кронштейна
стола установите требуемый угол распила;
` зафиксируйте наклон стола рукояткой 4.
Отрегулируйте положение патрубка 3 – для умень-
шения количества пыли в рабочей зоне и улуч-
шения обзора места пиления направьте патру-
бок в зону пиления.
При необходимости использования гибкого
вала в стационарном режиме:
1) установите в патрон необходимый
сменный инструмент:
10
25
винт
24
` при установленном (в соответствии с разде-
лом Сборка) патроне снимите его в обратной
последовательности;
Оюлап кесетін станок
|
2 3
