9

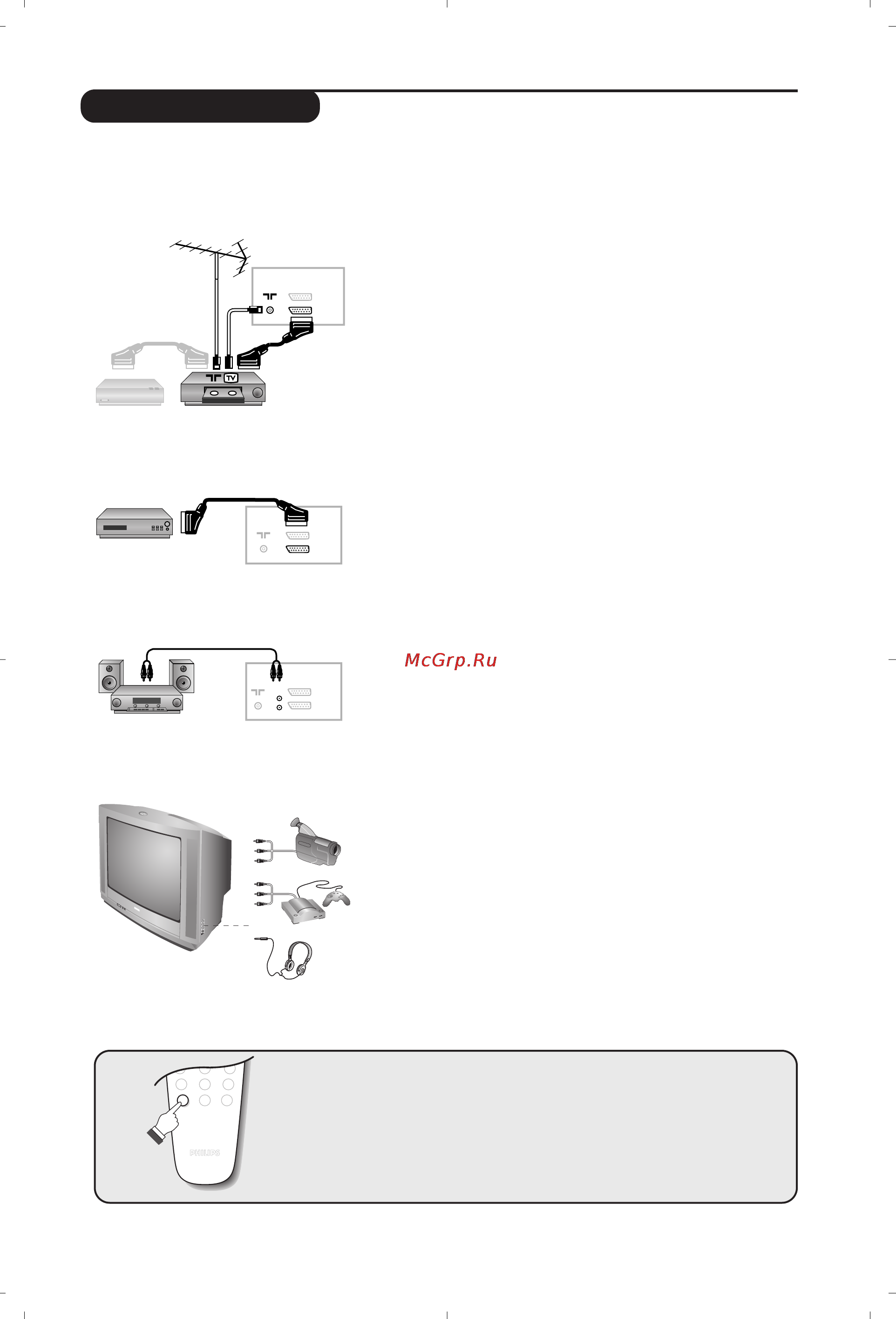

Raccordements
Selon les versions, le téléviseur est équipé de 1 ou 2 prises péritel EXT1 et EXT2 situées à l’arrière.
La prise EXT1 possède les entrées/sorties audio vidéo et les entrées RVB.
La prise EXT2 (si disponible) possède les entrées/sorties audio vidéo et les entrées S-VHS.
Effectuez les raccordements ci-contre. Utilisez un cordon
de liaison péritel de bonne qualité.
Si votre magnétoscope ne possède pas de prise péritel, seule la
liaison par le câble antenne est possible.Vous devez accorder le
programme numéro 0 du téléviseur sur le signal de test du
magnétoscope (voir mémo. manuelle p. 5). Ensuite pour
reproduire l’image du magnétoscope, appuyez sur
0.
Magnétoscope avec Décodeur
Connectez le décodeur sur la deuxième prise péritel du
magnétoscope.Vous pourrez ainsi enregistrer les émissions
cryptées.
Magnétoscope
Récepteur satellite, décodeur, DVD, jeux,...
Effectuez les raccordements ci-contre. Pour les téléviseurs
équipés de 2 prises péritel, connectez de préférence à EXT1
les équipements délivrant les signaux RVB (décodeur
numérique, lecteurs DVD, jeux, ...) et à EXT2 les équipements
délivrant les signaux S-VHS (magnétoscopes S-VHS et Hi-8, ...).
Pour le raccordement à une chaîne Hi-fi, utilisez un cordon
de liaison audio et connectez les sorties “L” et “R” du
téléviseur à une entrée “AUDIO IN” “L” et “R” de la
chaîne Hi-fi.
Autres appareils
Amplificateur
(disponible uniquement sur certaines versions)
EXT 1
EXT 2
VCR
EXT 1
EXT 2
EXT 2
EXT 1
L
R
Selon les versions, les prises sont situées à l’avant (parfois
sous un volet) ou sur le côté droit du téléviseur. Effectuez les
raccordements ci-contre.
Avec la touche
n, sélectionner AV
/ S-VHS
.
Pour un appareil monophonique, connectez le signal son sur
l’entrée AUDIO L. Utilisez la touche
e pour reproduire le son sur
les haut-parleurs gauche et droit du téléviseur.
Casque
Lorsque le casque est connecté, le son du téléviseur est coupé.
Les touches @ ” # permettent de régler le volume.
L'impédance du casque doit être comprise entre 32 et 600 ohms.
Connexions en façade
(disponible uniquement sur certaines versions)
564
879
0
ù
Y
Pour sélectionner les appareils connectés
Appuyez sur la touche
n
pour sélectionner EXT1 et sur les versions
à 2 prises péritel :
EXT2 / S-VHS2 (signaux S-VHS de la prise EXT2) et
AV / S-VHS pour les connections latérales (si disponible).
La plupart des appareils réalisent eux-mêmes la commutation (décodeur,
magnétoscope).
