![Philips 32PW6518 [51/84] Podłączanie urządzeń peryferyjnych](/img/pdf.png)
Philips 32PW6518 [51/84] Podłączanie urządzeń peryferyjnych
![Philips 32PW6518 [51/84] Podłączanie urządzeń peryferyjnych](/views2/1094515/page51/bg33.png)
9
EXT 1
EXT 2
VCR
EXT 1
EXT 2
EXT 2
EXT 1
L
R

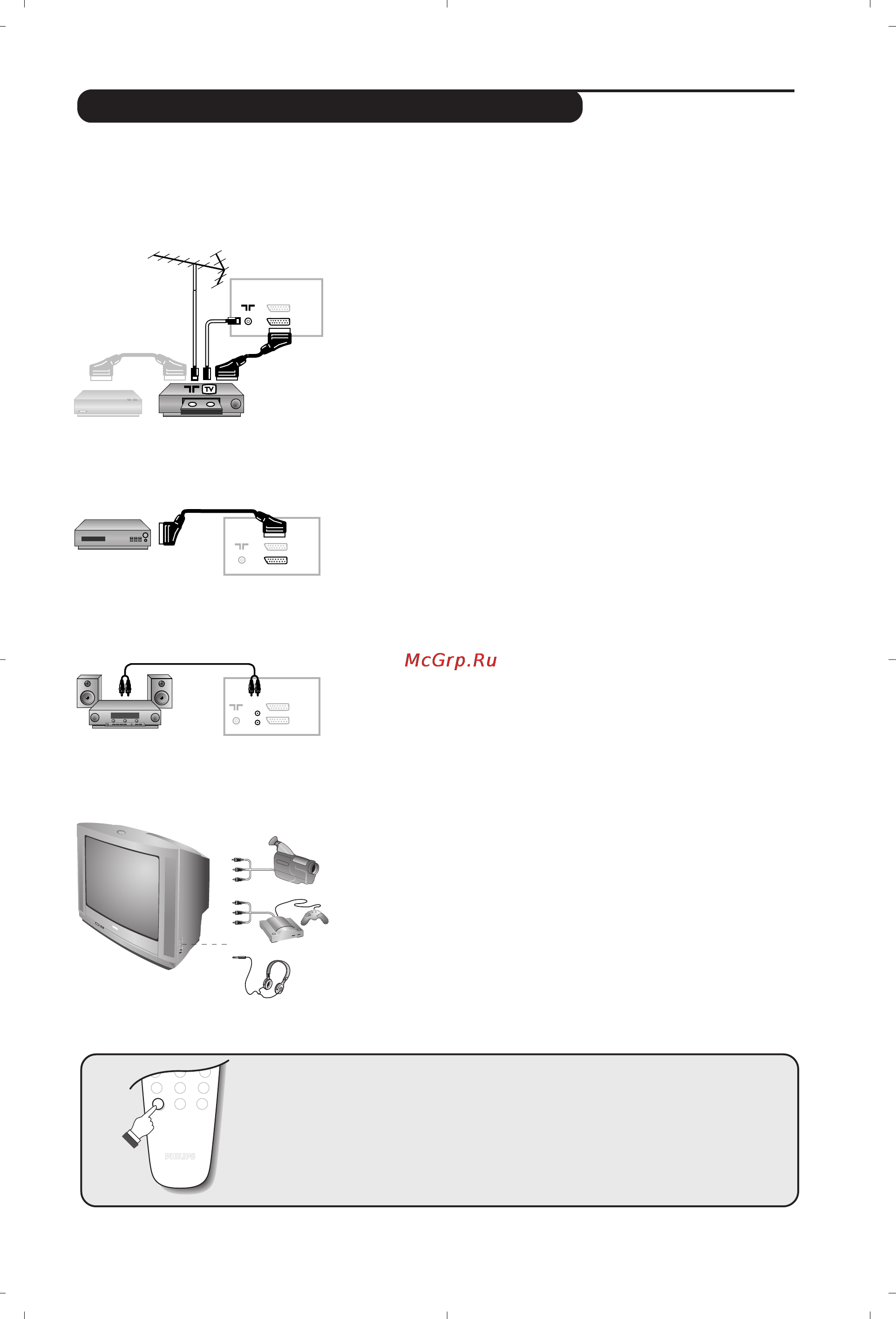

Podłączanie urządzeń peryferyjnych
W zależności od wersji, odbiornik telewizyjny posiada 1 lub 2 gniazda EXT1 i EXT2 umieszczone na tylnej
ściance obudowy. Gniazdo zewnętrzne EXT1 posiada wejścia/wyjścia audio video oraz wejścia RGB.
Gniazdo zewnętrzne EXT2 (jeżeli występuje) posiada wejścia/wyjścia audio video oraz wejścia S-VHS.
Podłączyć magnetowid wg schematu. Stosować kabel typu Euro
o dobrej jakości.
Jeśli Twój magnetowid nie posiada złącza Euro, jedynym sposobem jego
podłączenia jest gniazdo antenowe. Należy wtedy dostroić odbiornik do
sygnału kontrolnego magnetowidu i przypisać mu program nr 0 (zob.
ręczne ustawianie programów na str. 6).Aby wyświetlić obraz
pochodzący z magnetowidu, należy nacisnąć przycisk 0.
Magnetowid z dekoderem
Aby nagrywać transmisje kodowane, należy podłączyć dekoder
do drugiego złącza Euro w magnetowidzie (patrz instrukcja
obsługi magnetowidu).
Magnetowid
Odbiornik satelitarny, dekoder,VideoCD, gry, itp.
W przypadku odbiorników wyposażonych w dwa gniazda,
najlepiej podłączyć urządzenia generujące sygnał RGB (dekoder
cyfrowy, odtwarzacz DVD, gry, ...) do gniazda EXT1, zaś
urządzenia generujące sygnał S-VHS (odtwarzacze wideo
S-VHS i Hi-8, ...) – do gniazda EXT2.
Aby podłączyć odbiornik do systemu Hi-Fi, należy połączyć
kablem audio wyjścia odbiornika TV "L" (lewy kanał) i "R"
(prawy kanał) do wejścia audio we wzmacniaczu.
Inny osprzęt
Wzmacniacz
(dostepne tylko w niektórych wersjach)
Podłącz urządzenia w sposób pokazany na schemacie.
Za pomocą przycisku
n, wybierz AV / S-VHS.
W przypadku urządzenia monofonicznego, podłącz sygnał dźwiękowy
do wejścia AUDIO L.Aby dźwięk był odtwarzany przez lewy i prawy
głośnik odbiornika telewizyjnego naciśnij przycisk
e.
Słuchawki
Podłączenie słuchawek powoduje automatyczne wyłączenie
dźwięku w głośnikach odbiornika telewizyjnego.Wyreguluj
głośność za pomocą przycisków
@”#.
Impedancja słuchawek musi mieścić się w zakresie od 32 do 600 ohm.
Podłączania urządzeń peryferyjnych
(dostepne tylko w niektórych wersjach)
564
879
0
ù
Y
Wybór podłączonego osprzętu
Naciśnij przycisk n aby wybrać EXT1 a w wersjach odbiornika z dwoma
gniazdami:
EXT2 / S-VHS2 (sygnały S-VHS z gniada EXT2) oraz AV /S-VHS dla
urządzeń peryferyjnych (o ile są one podłączone).
Większość sprzętu, jeśli jest podłączona kablem Euro (dekoder, magnetowid) potrafi
samoczynnie przełączyć odbiornik.
