Пайдалану жөніндегі нұсқау
|
3 0
www.zubr.ru
Пайдалану
жөніндегі нұсқаулық
Жабдық
1 Теріс клемма
2 Тұтқа
3 Ажыратқыш (арт жағында)
4 Желіге қосылу көрсеткіші
5 Тасу үшiн белбеу/сап
6 Қызу көрсеткіші
7 Пісіру тоқ реттеуіші
8 Оң клемма
9 Дисплей (үшiн ғанасы ЗАС-Т3-220-Д,
ЗАС-Т3-250-Д)
10 ММА/TIG LIFT ауыстырып-қосқышы
11 VRD ауыстырып-қосқышы

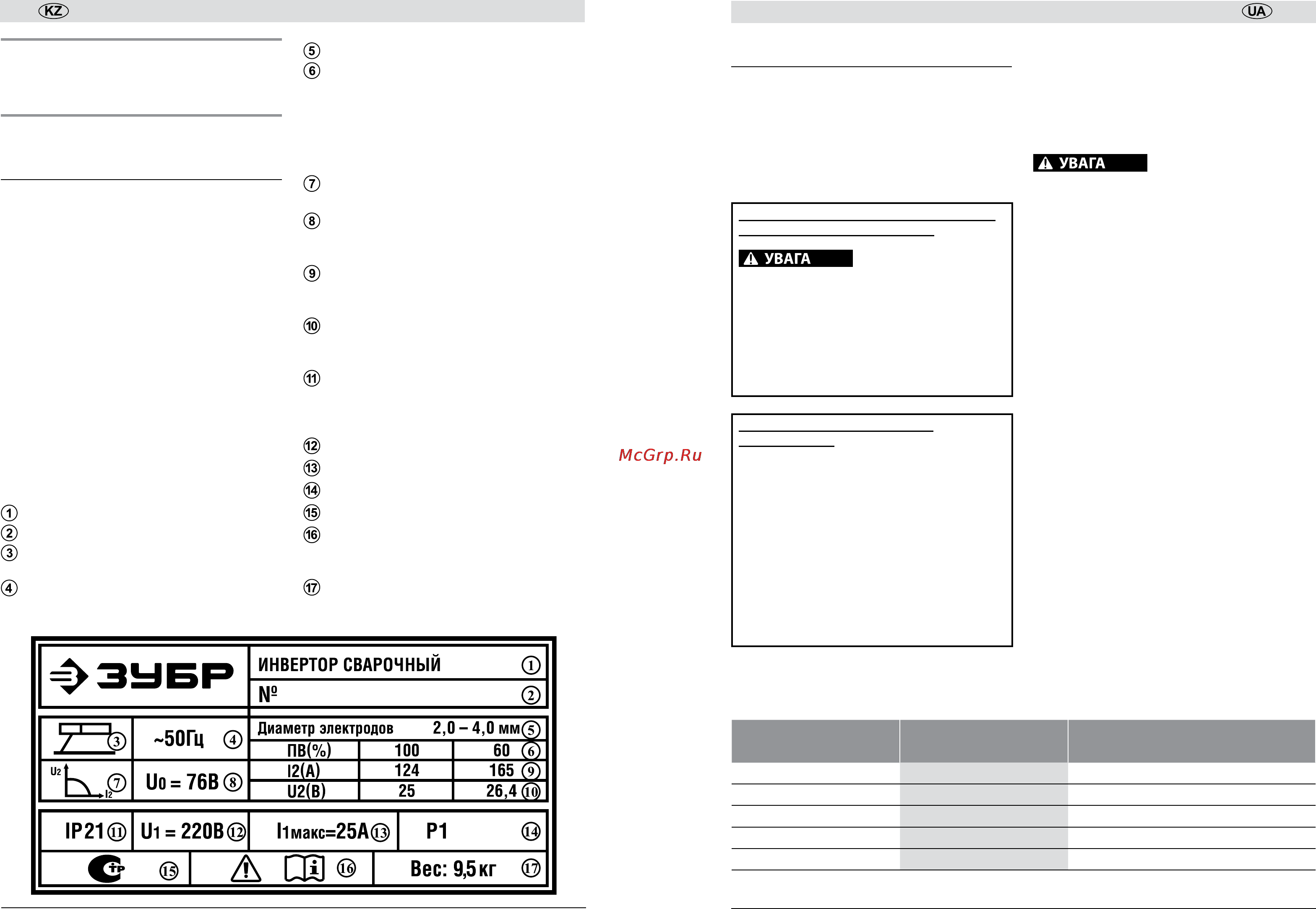

Техникалық сипаттамалары құралдың кестесінде
Сіздің аппаратыңыздың корпусында белгіленген.
Жазбалар мазмұнын түсіндіру:
құрал артикулі;
cіздің құралыңыздың сериялық нөмірі;
пісіру түрлері (жабыны бар электрод арқылы
дұғаны қолмен пісіру);
тоқ көз кернеу жиілігі;
Ø – қолданылатын электродтар диаметрі;
ПВ – жұмыс уақытының жалпы цикл уақытына
«жұмыс-үзіліс» пайыздық коэффициентті уақ-
ыт бойынша (жалпы уақыты бойынша 10 ми-
нутты қамтиды) көрсетілген. Жұмыс тоқ кө-
леміне байланысты. Мысалы, 140 А жұмыс
уақыты (9 жазбаны қараңыз) 70% – яғни 7
минутты,4 минут – үзілісті қамтиды;
таңба, жүктемеде бар реактивті
құрамды білдіреді;
U
0
– бос жүрістегі кернеу (шығу кернеуі құ-
ралдың ешқандай жұмыс сым желілеріне
қосылмаған жағдайда);
I
2
– максималды жұмыс тоқ көзі жұмыс уа-
қытының коэффициентіне (6 жазбаны қара-
ңыз) сәйкес келеді;
U
2
– құралдың шығу тоқ көзінің кернеуі (дұға
кернеуі) максималды тоқ көзі бойынша (9
жазбаны қараңыз);
корпус сақтау деңгейі: IP21 – корпусты қатты
бөтен заттардан диаметрі 12,5 мм (мысалы,
саусақтарды), сонымен бірге вертикалды
ағатын тамшылардан сақтайды;
U
1
– тоқ көз кернеу мөлшері;
Iмакс – желіде максималды тұтыну тоқ көзі;
P1 - атаулы тұтыну қуаты;
сертификаттау органының шамасы
таңбалары, жарақаттану мен қауіпті жағ-
дайлардың алдын алу үшін нұсқаумен мұ-
қият танысуды ескертеді;
құрал салмағы.
ÇÀÑ-Ì3
=6.6 кВА
1 кесте
Iнвертор зварювальний
|
19
www.zubr.ru
Таблица 2
Максимальний
зварювальний струм I
2
Номінал захисного
пристрою, А
Переріз жил кабелю живлячої
мережі,не менш мм
2
140 25 2,5
160 25 2,5
180 32 3
200 40 3
250 45 3–4
Піготовка до роботи
Встановіть виріб на рівній горизонтальній по-
верхні. Для гарантії оптимального припливу по-
вітря і охолоджування виробу не встановлюйте
його поблизу стін приміщення і опалювальних
приладів на відстані менш ніж 60 см.
Перед використанням виробу підключіть його
до електричної мережі.
Окрiм ЗАС-М3-250, ЗАС-Т3-220(-Д), ЗАС-Т3-
250(-Д)) вставте вилку в розетку.
Щоб уникнути поразки електричним стру-
мом використовуйте лише електричну ме-
режу із захисним заземляючим дротом
і розетки із заземляючими контактами. ЗА-
БОРОНЯЄТЬСЯ переробляти вилку, якщо
вона не підходить до розетки. Замість цього
кваліфікований електрик повинен встано-
вити відповідну розетку.
Для ЗАС-М3-250, ЗАС-Т3-220(-Д),
ЗАС-Т3-250(-Д)):
` під'єднаєте жовто-зелений дріт до захисно-
го заземляючого дроту Вашої електричної
мережі, до контура заземлення приміщення/
будівлі або до наявного заземлювача;
` два інших дроти – до фазного і нульового
дротів Вашої мережі (без відмінності по-
лярності).
Примітка! Для підключення до існуючої розет-
ки, під'єднайте дроти мережевого кабелю до
контактів вилки (у комплект не входить) згідно
з наведеним вище описом.
Для захисту Вас і виробу від динамічної дії струмів
короткого замикання (до спрацьовування тепло-
вого захисту), в ланцюзі живлення зварювального
апарату ОБОВ'ЯЗКОВО (окрiм ЗАС-Т3-250(-Д))
має бути встановлений автоматичний вимикач
або плавкий запобіжник номіналом відповідно до
таблиці 2, але не менше номінала струма спожи-
вача (див. технічні характеристики).
НЕ ВИКОРИСТОВУЙТЕ для живлення апара-
тiв ЗАС-М3-220, ЗАС-М3-250, ЗАС-Т3-220(-Д)
и ЗАС-Т3-250(-Д) побутові розетки, оскільки
вони і підведені до них дроти не відповіда-
ють струму, який споживає апарат. Для вико-
ристання апарату з вилкою протягніть окрему
кабельну лінію з перерізом дротів не менш вка-
заного в таблиці 2 і встановіть ВІДПОВІДНУ ПО
НАВАНТАЖЕННЮ розетку. Використання вказа-
них апаратів в побутових мережах з підключен-
ням вилкою, що додається, вирішується ЛИШЕ
при зварювальному струмі НЕ БІЛЬШЕ 80 А.
Перед включенням виробу встановіть вимикач 3
в положення «0», а регулювальник струму 7 в по-
ложення найменшого струму.
Підготуйтесь до роботи:
` приготуйте зварювані деталі;
` забезпечте достатню вентиляцію робочого місця;
` переконайтеся у відсутності в повітрі пари роз-
чинників, легкозаймистих, вибухових і хлоро-
вмісних речовин;
` приготуйте і одягніть маску зі встановленим
світлофільтром для електродугового зварю-
вання, захисні рукавички, гумове (або іншу
непровідне) взуття, незаймистий фартух; при
роботі в обмеженому просторі – респіратор.
Примітка! Перелік засобів захисту, що рекоменду-
ються, Ви можете знайти на сторінці 44.
