Зубр ЗАВД-2500 [3/17] Порядок работы

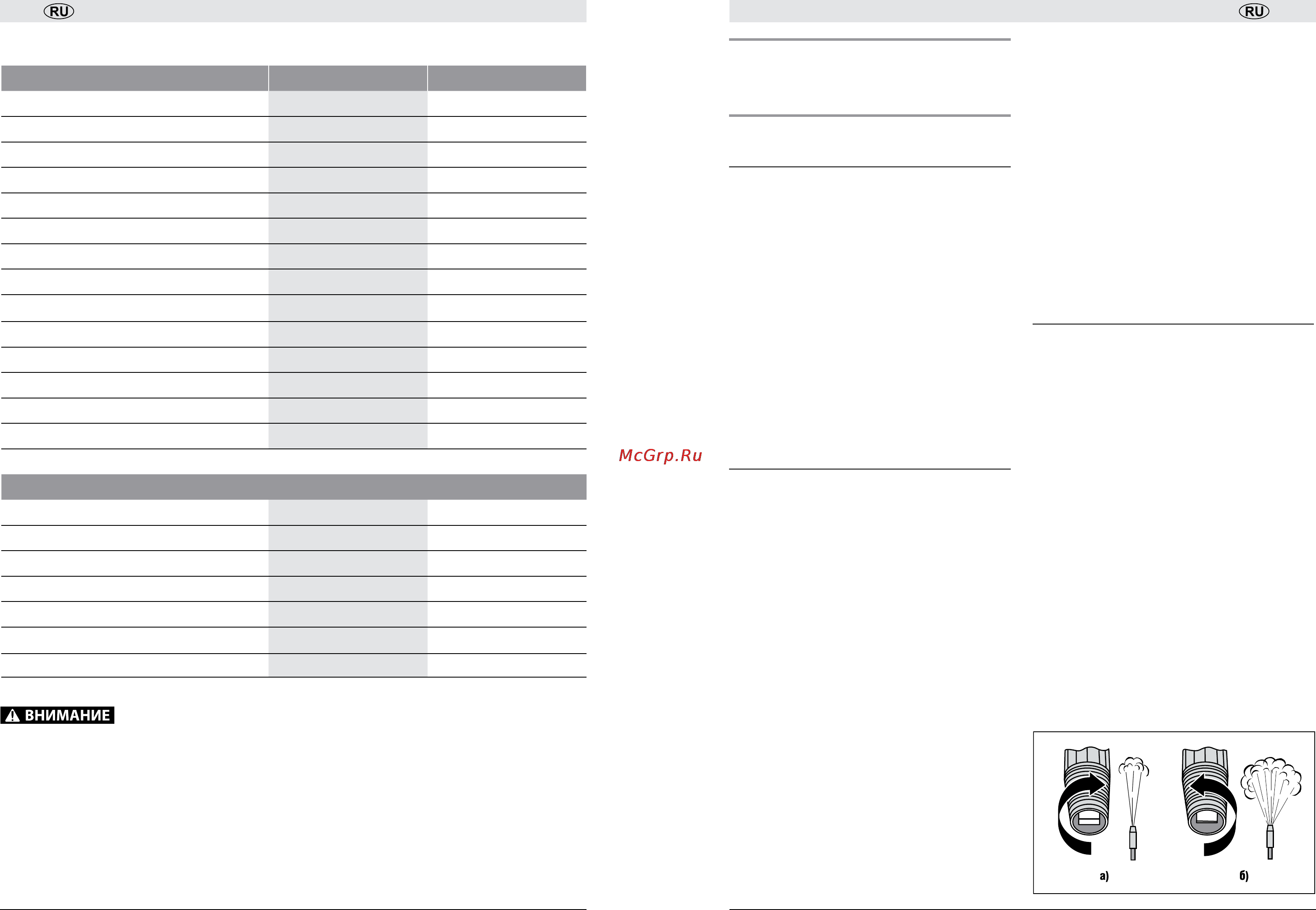

![Зубр ЗАВД-2500 [3/17] Порядок работы](/views2/1094697/page3/bg3.png)
Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Аппарат высокого давления
| |
4
5
Инструкции
по применению
Устройство
1 Штуцер высокого давления (выход воды)
2 Выключатель
3 Распылитель пистолета
4 Ручка барабана
5 Шланг высокого давления (выходной)
6 Рукоятка
7 Штуцер барабана
8 Ручка пистолета
9 Кнопка блокировки клавиши пистолета
10 Шланг соединительный
11 Штуцер входа воды
12 Колесо
13 Крышка бачка моющего средства
Подготовка к работе
Подготовьте изделие к работе:
` подсоедините к штуцеру барабана 7 соедини-
тельный шланг 10;
` сняв заглушку со штуцера 1, подсоедините
к нему соединительный шланг;
` установите ручку 4 барабана в рабочее поло-
жение, отклонив ее вниз до горизонтального
положения. Вращением ручки отмотайте необ-
ходимую длину шланга;
` подсоедините собранный пистолет к шлангу
высокого давления;
` сняв заглушку с входного штуцера 11, убедитесь
в наличии фильтра и отсутствии его загрязнения;
` подсоедините к штуцеру 11 шланг подачи
воды (в комплект не входит). Убедитесь, что
шланг не имеет перегибов и пережатий;
Примечание! Шланг подачи воды должен быть
диаметром ½" (используйте прилагаемый пере-
ходной штуцер) или 1" (используйте хомут для
надежного крепления на штуцере изделия).
` включите подачу воды в изделие. Убедитесь
в отсутствии утечек в местах подсоединения
или через повреждения шланга;
` нажмите клавишу пистолета и дождитесь вы-
хода воздуха из изделия. Отпустите и забло-
кируйте клавишу пистолета кнопкой 9.
Подготовьтесь к работе:
` приготовьте обрабатываемое изделие (вело-
сипед, садовый инвентарь и т. д.);
` при обработке подкапотного пространства ав-
томобиля надежно укройте водонепроницае-
мым материалом электронные компоненты,
а также электрические устройства и соединения;
` при обработке стен или уличных покрытий уда-
лите из зоны обработки растения, хрупкие и не-
устойчивые предметы (плакаты, вазоны и т. д.).
Порядок работы
Подключите изделие к электрической сети.
Примечание! Перед включением изделия в сеть
ОБЯЗАТЕЛЬНО убедитесь в том, что выключа-
тель 2 находится в положении «выключено»,
а клавиша пистолета отжата и заблокирована.
Включите изделие выключателем 2. Разблоки-
руйте клавишу пистолета кнопкой 9 и приступи-
те к работе.
Примечание! Благодаря системе полной оста-
новки, двигатель и насос не включается в работу
до тех пор, пока Вы не нажмете клавишу писто-
лета. Это экономит электроэнергию, а также
продлевает срок службы двигателя и насоса.
В зависимости от производимой работы, Вы мо-
жете регулировать давление выходной струи.
Отключите подачу воды, отжав клавишу распы-
лителя. Далее:
1) Для получения струи низкого давления по-
верните переднюю часть насадки распылите-
ля 3 по часовой стрелке (рис. а);
2) Для получения струи высокого давления по-
верните переднюю часть насадки распылите-
ля против часовой стрелки (рис. б).
Убедитесь в отсутствии повреждений изделия и принадлежностей,
которые могли возникнуть при транспортировании.
Технические характеристики
Артикул ЗАВД-2500 ЗАВД-3000
Номинальное напряжение питания, В 220 220
Частота, Гц 50 50
Номинальная потребляемая мощность, Вт 2500 3000
Максимальное давление входной воды, МПа (атм) 0,4 (4) 0,4 (4)
Рабочее давление струи на выходе, МПа (атм) 13(130) 15 (150)
Производительность, л/м 7 6.5
Встроенный бачок для моющего средства есть есть
Система полной остановки есть есть
Уровень звуковой мощности (к=3), дБ 86 86
Уровень звукового давления (к=3), дБ 68 68
Среднеквадратичное виброускорение (к=1,5), м/с
2
1,58 1,12
Класс безопасности по ГОСТ 12.2.007.0-75 I I
Масса, кг 22 24
Срок службы, лет 5 5
Комплект поставки
Аппарат высокого давления 1 шт. 1 шт.
Шланг высокого давления (5 м) 1 шт. 1 шт.
Пистолет распылительный 1 шт. 1 шт.
Переходной штуцер 1 шт. 1 шт.
Игла чистящая 1 шт. 1 шт.
Инструкции по безопасности 1 экз. 1 экз.
Руководство по эксплуатации 1 экз. 1 экз.
