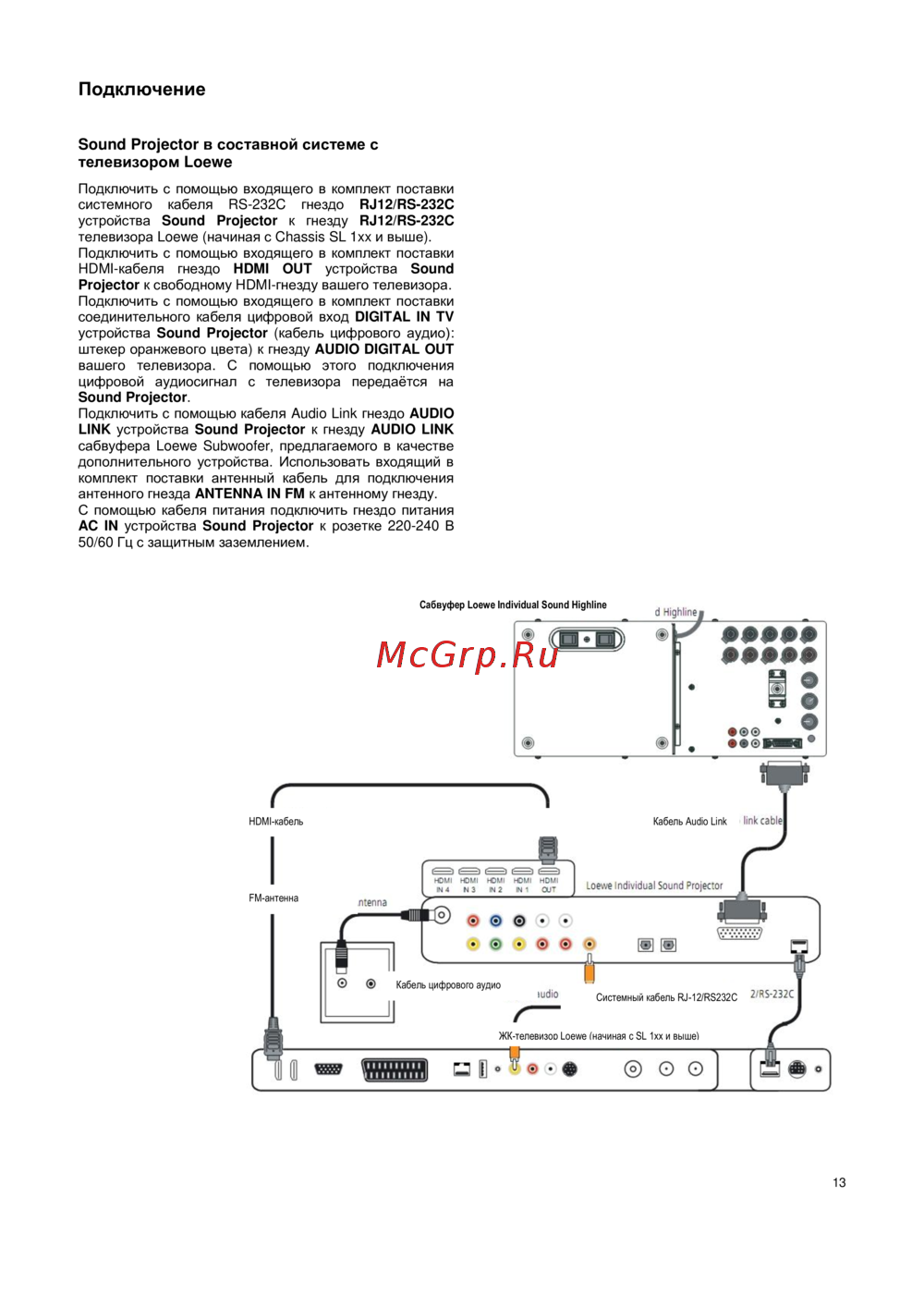

Подключение
Sound Projector в составной системе с
телевизором Loewe
Подключить с помощью входящего в комплект поставки
системного кабеля RS-232C гнездо RJ12/RS-232C
устройства Sound Projector к гнезду RJ12/RS-232C
телевизора Loewe (начиная с Chassis SL 1xx и выше).
Подключить с помощью входящего в комплект поставки
HDMI-кабеля гнездо HDMI OUT устройства Sound
Projector к свободному HDMI-гнезду вашего телевизора.
Подключить с помощью входящего в комплект поставки
соединительного кабеля цифровой вход DIGITAL IN TV
устройства Sound Projector (кабель цифрового аудио):
штекер оранжевого цвета) к гнезду AUDIO DIGITAL OUT
вашего телевизора. С помощью этого подключения
цифровой аудиосигнал с телевизора передаѐтся на
Sound Projector.
Подключить с помощью кабеля Audio Link гнездо AUDIO
LINK устройства Sound Projector к гнезду AUDIO LINK
сабвуфера Loewe Subwoofer, предлагаемого в качестве
дополнительного устройства. Использовать входящий в
комплект поставки антенный кабель для подключения
антенного гнезда ANTENNA IN FM к антенному гнезду.
С помощью кабеля питания подключить гнездо питания
AC IN устройства Sound Projector к розетке 220-240 В
50/60 Гц с защитным заземлением.
13

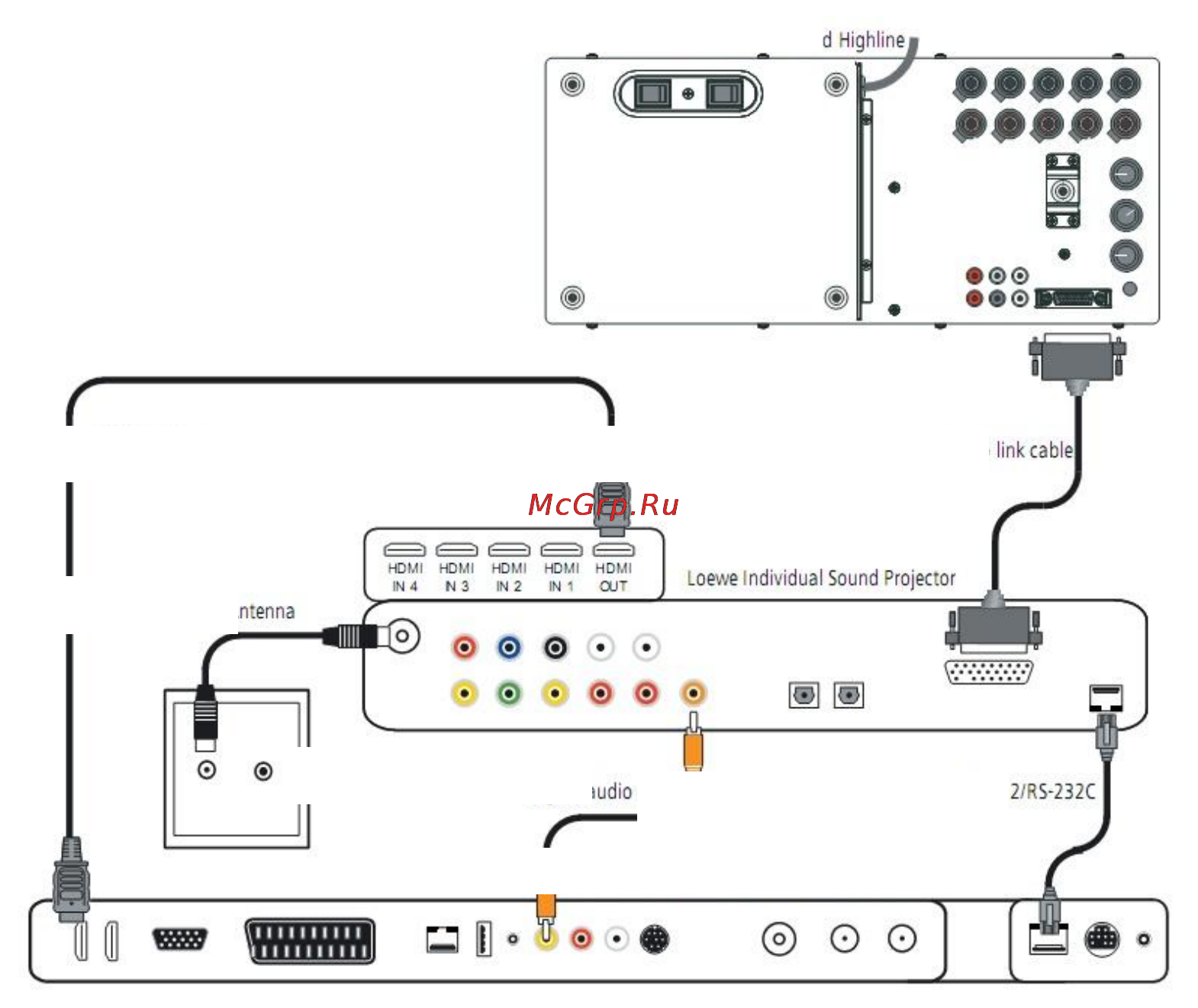

Сабвуфер Loewe Individual Sound Highline
Кабель Audio Link
HDMI-кабель
FM-антенна
Кабель цифрового аудио
Системный кабель RJ-12/RS232C
ЖК-телевизор Loewe (начиная с SL 1xx и выше)
