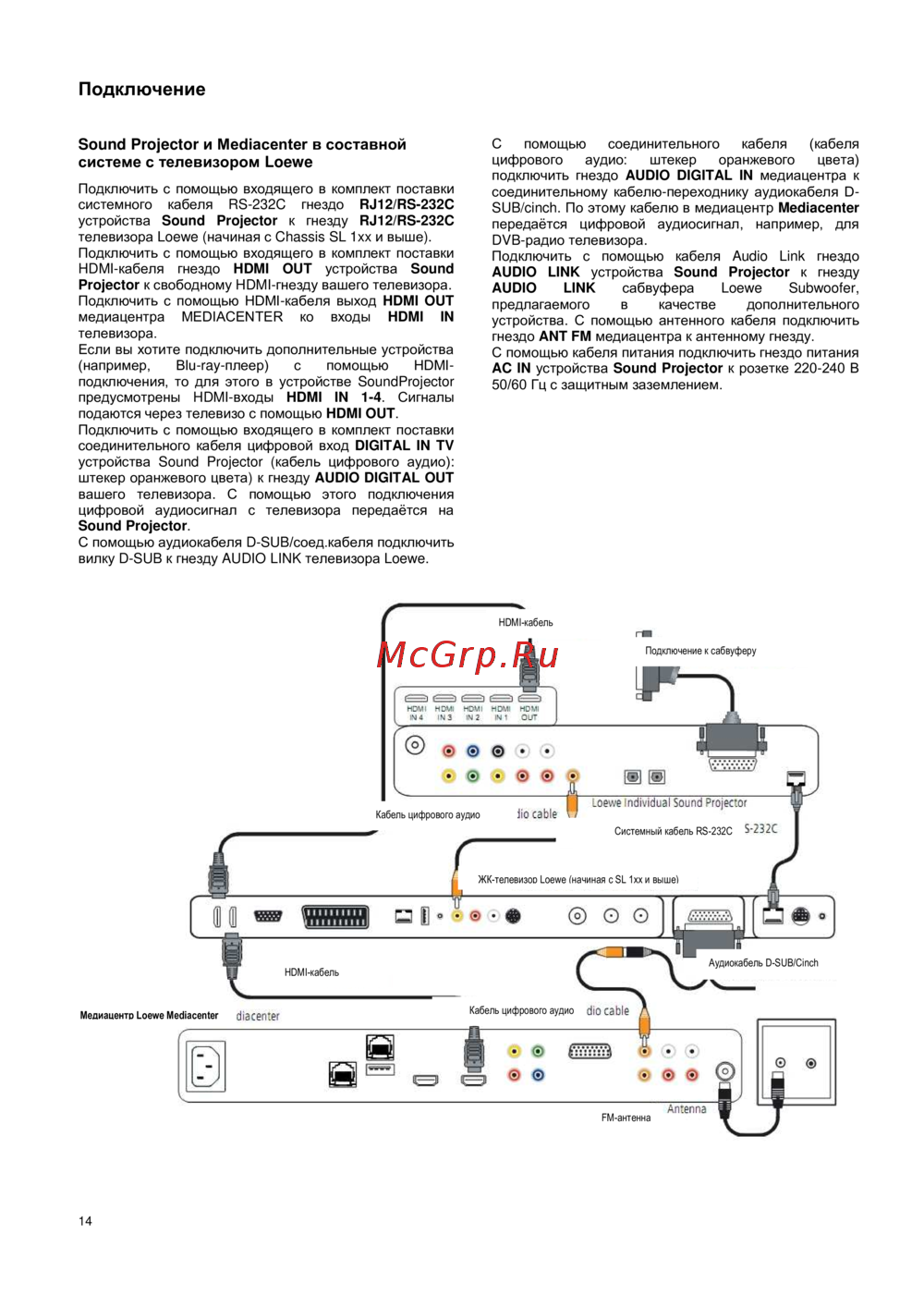

Подключение
Sound Projector и Mediacenter в составной
системе с телевизором Loewe
Подключить с помощью входящего в комплект поставки
системного кабеля RS-232C гнездо RJ12/RS-232C
устройства Sound Projector к гнезду RJ12/RS-232C
телевизора Loewe (начиная с Chassis SL 1xx и выше).
Подключить с помощью входящего в комплект поставки
HDMI-кабеля гнездо HDMI OUT устройства Sound
Projector к свободному HDMI-гнезду вашего телевизора.
Подключить с помощью HDMI-кабеля выход HDMI OUT
медиацентра MEDIACENTER ко входы HDMI IN
телевизора.
Если вы хотите подключить дополнительные устройства
(например, Blu-ray-плеер) с помощью HDMI-
подключения, то для этого в устройстве SoundProjector
предусмотрены HDMI-входы HDMI IN 1-4. Сигналы
подаются через телевизо с помощью HDMI OUT.
Подключить с помощью входящего в комплект поставки
соединительного кабеля цифровой вход DIGITAL IN TV
устройства Sound Projector (кабель цифрового аудио):
штекер оранжевого цвета) к гнезду AUDIO DIGITAL OUT
вашего телевизора. С помощью этого подключения
цифровой аудиосигнал с телевизора передаѐтся на
Sound Projector.
С помощью аудиокабеля D-SUB/соед.кабеля подключить
вилку D-SUB к гнезду AUDIO LINK телевизора Loewe.
С помощью соединительного кабеля (кабеля
цифрового аудио: штекер оранжевого цвета)
подключить гнездо AUDIO DIGITAL IN медиацентра к
соединительному кабелю-переходнику аудиокабеля D-
SUB/cinch. По этому кабелю в медиацентр Mediacenter
передаѐтся цифровой аудиосигнал, например, для
DVB-радио телевизора.
Подключить с помощью кабеля Audio Link гнездо
AUDIO LINK устройства Sound Projector к гнезду
AUDIO LINK сабвуфера Loewe Subwoofer,
предлагаемого в качестве дополнительного
устройства. С помощью антенного кабеля подключить
гнездо ANT FM медиацентра к антенному гнезду.
С помощью кабеля питания подключить гнездо питания
AC IN устройства Sound Projector к розетке 220-240 В
50/60 Гц с защитным заземлением.
14

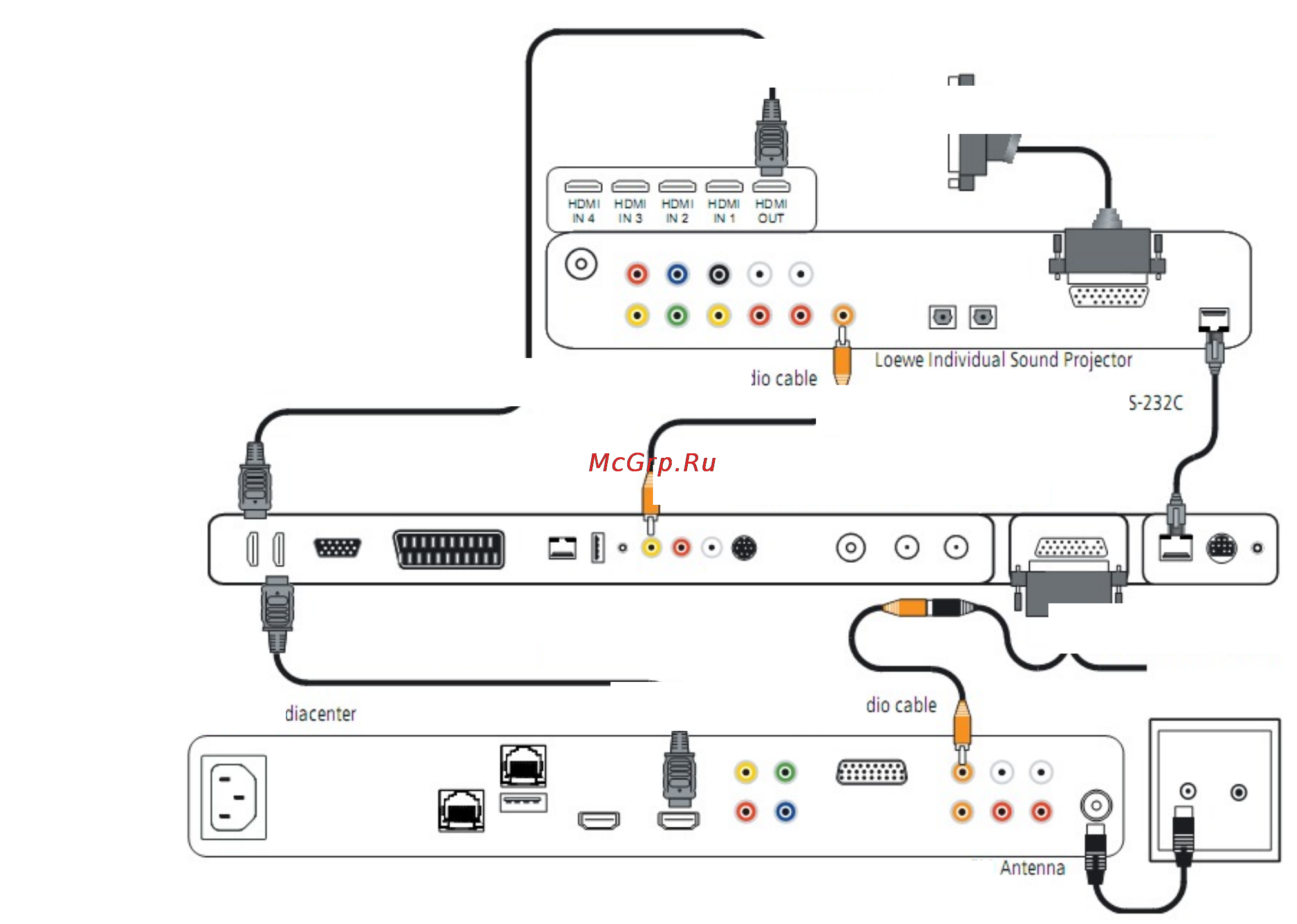

ЖК-телевизор Loewe (начиная с SL 1xx и выше)
Системный кабель RS-232C
Подключение к сабвуферу
HDMI-кабель
Кабель цифрового аудио
Кабель цифрового аудио
HDMI-кабель
Аудиокабель D-SUB/Cinch
FM-антенна
Медиацентр Loewe Mediacenter
