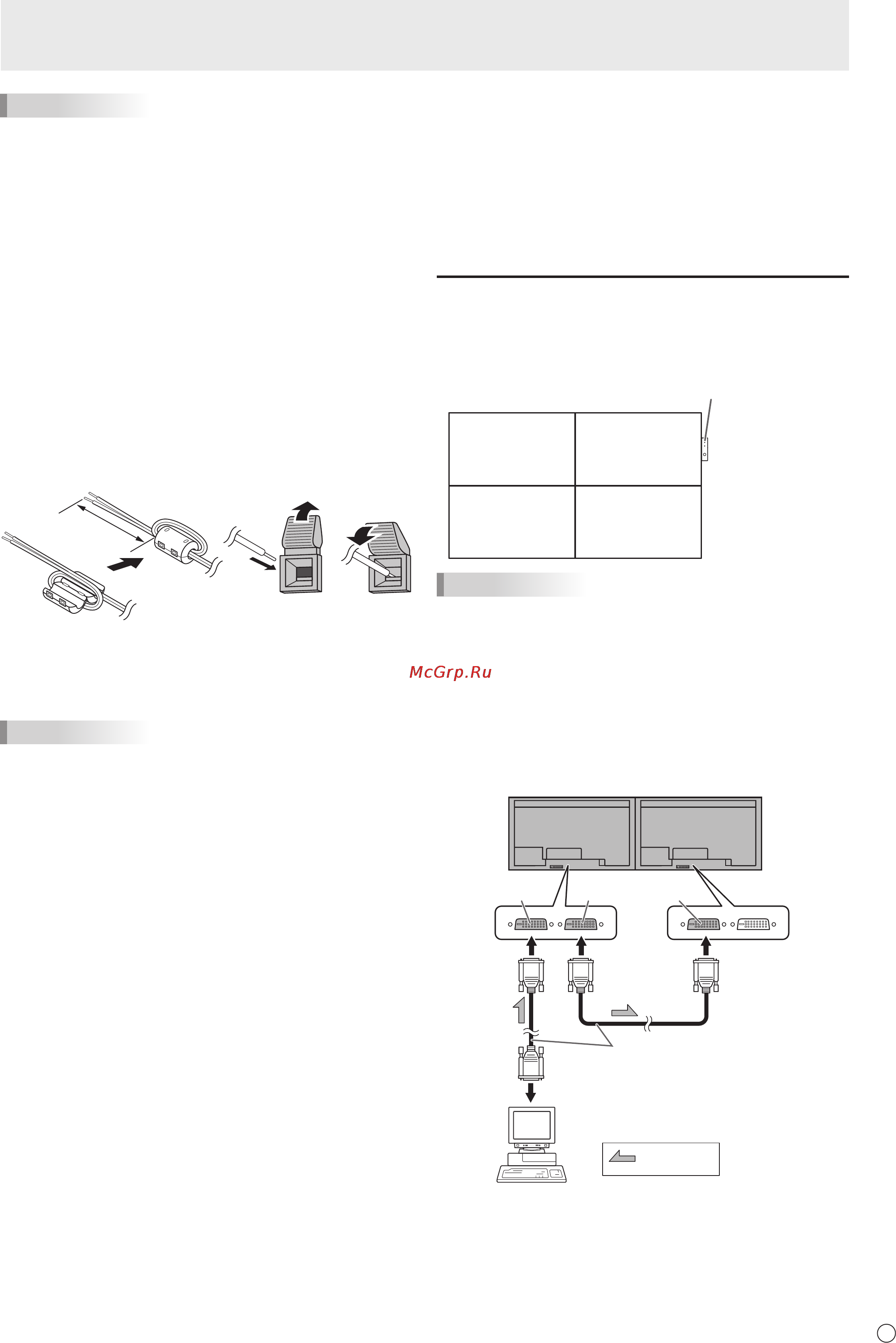

13
P
Подсоединение периферийного оборудования
ПОДСКАЗКИ
• Длина сигнальных кабелей или окружающая среда
могут оказывать влияние на качество изображения.
• Экран может отображаться неправильно, когда для
входного режима используются разъемы, отличные от
разъемов PC DVI-D <ПК DVI-D>/AV DVI-D.
В этом случае отключите питание всех мониторов,
соединенных между собой последовательно, а затем
включите питание снова.
•
При установке мониторов, соединенных между
собой последовательно, установите AUTO INPUT CHANGE
<АВТОНАСТРОЙКА ВХОДА> в положение OFF <ВЫКЛ>.
•
Вывод видео деактивирован в следующих случаях:
когда питание отключено;
когда монитор находится в режиме ожидания входного
сигнала.
10. Разъем LAN
• Вы можете управлять монитором с ПК через
локальную сеть, соединив данный разъем имеющимся
в продаже кабелем LAN с сетью.
11. Разъемы внешнero динамикa
• Убедитесь, что внешние динамики имеют
сопротивление 6 Ом и более и номинальную входную
мощность не менее 10 Вт.
132
Прибл. 10см
1. Подсоедините сердечник кабеля динамика (входит
в комплект PN-ZB02) к концу кабеля динамика,
подсоединенного к монитору.
2. Нажимая на язычок, вставьте наконечник кабеля.
3. Отпустите язычок.
ПОДСКАЗКИ
• Проверьте, чтобы разъемы + и – правого и левого
динамиков были подсоединены правильно.
• Не допускайте короткого замыкания + и – разъемов.
12. Входные разъемы аудио1
13. Входные разъемы аудио2
• Выберите используемый входной разъем аудио для
каждого режима входа в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню OPTION <ОПЦИЯ>.
14. Входные разъемы ПК RGB
• При использовании входных разъемов ПК RGB
установите BNC в INPUT SELECT <ВЫБОР ВХОДА> в
меню OPTION <ОПЦИЯ> на PC RGB <ПК RGB>.
• Выберите используемый входной разъем аудио в PC
RGB <ПК RGB> в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню OPTION <ОПЦИЯ>.
15. Входные разъемы AV компонент
• При использовании входных разъемов AV компонент
установите BNC в INPUT SELECT <ВЫБОР ВХОДА>
в меню OPTION <ОПЦИЯ> на AV COMPONENT <AV
КОМПОНЕНТ>.
• Выберите используемый входной разъем аудио
в AV COMPONENT <AV КОМПОНЕНТ> в AUDIO
SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню OPTION
<ОПЦИЯ>.
• Не может использоваться, если для D-SUB в INPUT
SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ>
установлено значение AV COMPONENT <AV
КОМПОНЕНТ>.
16. Входной разъем AV видео
• Выберите используемый входной разъем аудио в AV
VIDEO <AV ВИДЕО> в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню OPTION <ОПЦИЯ>.
• Не может использоваться, если для D-SUB в INPUT
SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ>
установлено значение AV VIDEO <AV ВИДЕО>.
17. Входной разъем AV S-видео
• Выберите используемый входной разъем аудио в AV
S-VIDEO <AV S-ВИДЕО> в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню OPTION <ОПЦИЯ>.
Подключение нескольких
мониторов
Мониторы можно расположить рядом и использовать в
качестве одного большого экрана.
[Пример]
Второй монитор
Второстепенный
(дополнительный монитор)
ID-номер: 2
Третий монитор
Второстепенный
(дополнительный монитор)
ID-номер: 3
Первый монитор
Первостепенный
(основной монитор)
ID-номер: 1
Четвертый монитор
Второстепенный
(дополнительный монитор)
ID-номер: 4
Блок приема сигналов датчика дистанционного управления
(Поставляется вместе с комплектом дистанционного управления PN-ZR01
(опция))
ПОДСКАЗКИ
• Подключите один за другим кабели RS-232C, начиная
с первого (основного) монитора. Если мониторы будут
подключены в другом порядке, они могут не работать
должным образом.
• Всегда устанавливайте блок приема сигналов датчика
дистанционного управления на основной монитор.
n
Подключение при помощи видеокабеля
Может отличаться в зависимости от используемой
системы.При использовании разъема PC/AV DVI-D в
виде последовательной цепочки можно подключить до 5
мониторов. (Когда подсоединена PN-ZB02)
отображает
поток сигналов
Входной разъем
ПК/AV DVI-D
Первый монитор Второй монитор
Выходной разъем
ПК/AV DVI-D
Входной разъем
ПК/AV DVI-D
Кабели цифрового сигнала (DVI)
(производятся серийно)
К цифровому выходному разъему RGB компьютера
