Sharp PN-V602 [16/60] Подключение кабелей

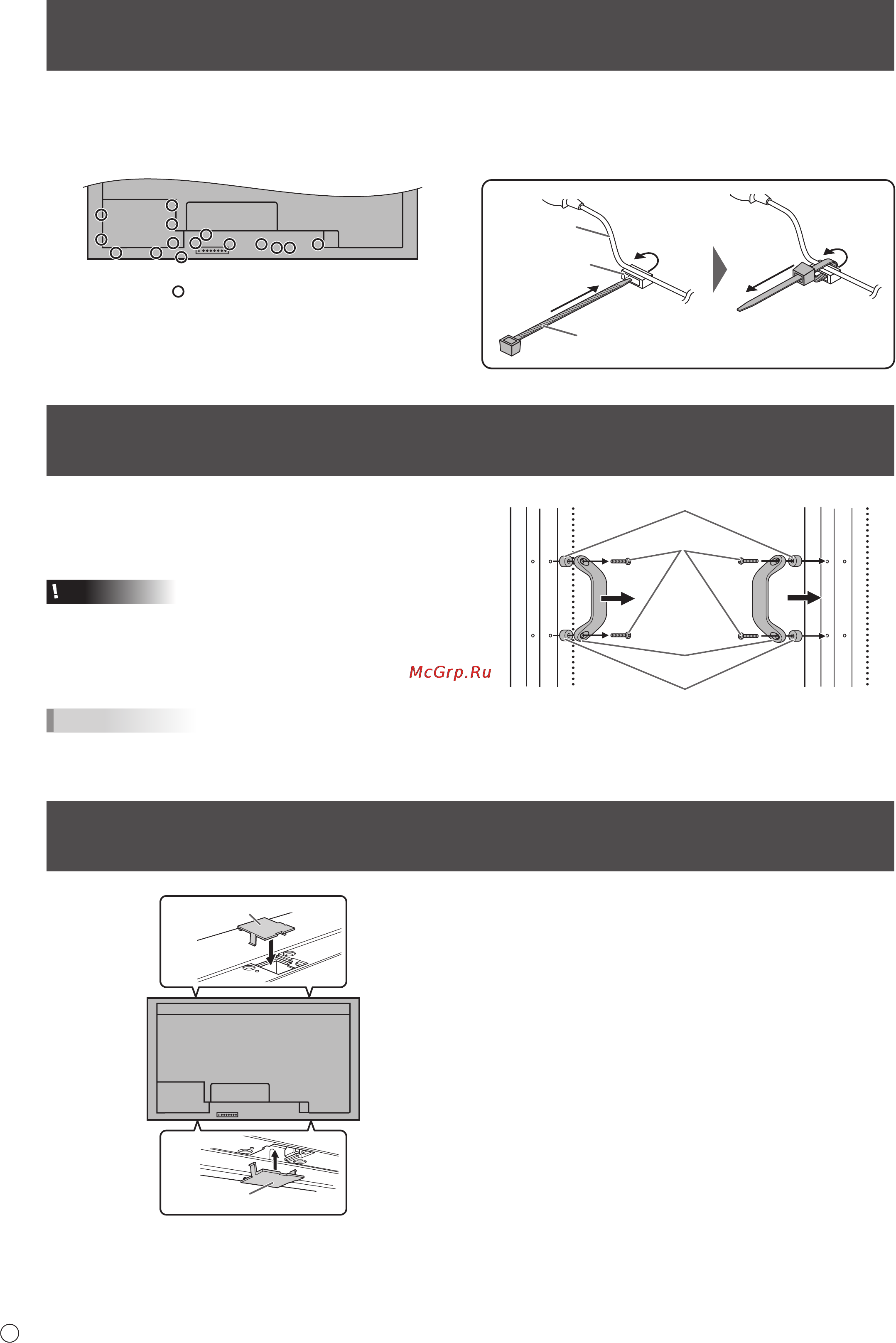

![Sharp PN-V602 [16/60] Подключение кабелей](/views2/1095303/page16/bg10.png)
16
P
Установка защитных заглушек отверстий стойки
Подключение кабелей
После установки монитора закрепите защитные заглушки
(4 шт.), как необходимо.
Защитная заглушка
Защитная заглушка
: Прикрепление зажима кабеля
Зажим кабеля
Кабель
Прикрепление
зажима кабеля
Снятие ручек
Ручки можно снять.
Снятые ручки могут быть закреплены на боковой панели.
1. Выньте винты ручек, снимите ручки и прокладки ручек.
2.
Должным образом вкрутите винты в ручки и прокладки ручек
.
Внимание
•
Ручки, винты ручек и прокладки предназначены для данного
монитора. Не используйте их для других устройств.
•
При креплении ручек всегда следует использовать ручки,
прокладки и винты, предназначенного для данного монитора.
• Убедитесь, что ручки надежно закреплены.
ПОДСКАЗКИ
• Для того чтобы уменьшить размер ручек, установите их
без прокладок. Для этого закрепите ручки с помощью
идущих в поставке винтов для ручек (коротких).
Ручка
Винты для ручки
Прокладки ручек
Прокладки ручек
Кабели, подсоединенные к разъемам на задней панели монитора, могут быть скреплены с помощью кабельного
зажима.
Поместите кабельный зажим в прикрепление зажима кабеля на задней панели монитора и скрепите кабели.
