28
P
Пункты меню
n

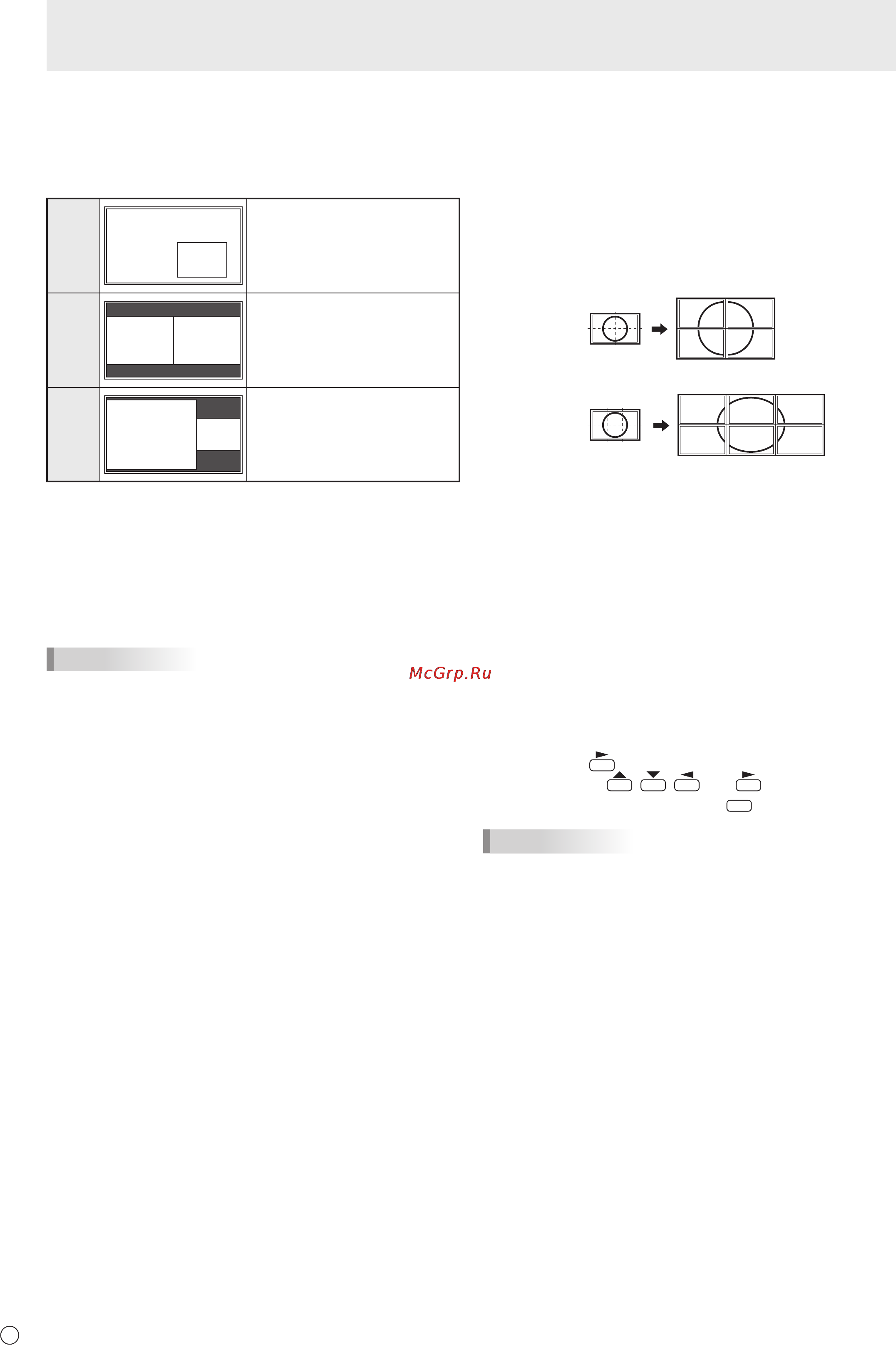

Изображение на двух экранах
Имеется возможность одновременного отображения
экранов входного сигнала ПК и входного сигнала AV.
Установите эту функцию в пункте “PIP MODES” <РЕЖИМЫ
PIP> в меню PIP/PbyP.
PIP
Основной экран
Вспомогательный
экран
Вспомогательный экран
отображается внутри
главного экрана.
PbyP
Основной
экран
Вспомогательный
экран
Основной экран и
вспомогательный экран
отображаются в линию.
PbyP2
Основной
экран
Вспомогательный
экран
Отображает основной экран с
разрешением 1024 пикселей в
самом длинном направлении
и вспомогательный экран в
линии.
* Выбранный в данный момент входной сигнал
отображается на главном экране.
* Нельзя одновременно отображать экраны сигналов
того же типа, например два входных сигнала ПК или
два AV входных сигнала.
* Режим двойного экрана нельзя использовать для
одновременного отображения сигналов с PC DVI-D <ПК
DVI-D> и AV HDMI или AV DVI-D и PC HDMI <ПК HDMI>.
ПОДСКАЗКИ
• Вы можете нарушить авторские права, защищенные
законом об авторском праве в случае, если
будете одновременно отображать изображение
экрана компьютера и изображение с телевизора/
видеомагнитофона для получения дохода или будете
показывать изображения в таком режиме публике.
• Размер экрана для изображения на двух экранах тот
же, что и размер экрана для изображения одного
экрана. Экран в режиме Dot by Dot <РАЗВЕРТКА>
отображается в размере NORMAL <НОРМАЛЬНЫЙ>,
за исключением случая, когда он установлен как
основной экран в режиме PIP.
• При выборе изображения на двух экранах функция
AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА>
блокируется.
• При выборе изображения на двух экранах увеличение
экрана невозможно.
• При выборе изображения на двух экранах опции INPUT
SELECT <ВЫБОР ВХОДА> не могут использоваться.
• При входе чересстрочного сигнала (1080i, 480i, видео,
S-видео) на подэкран, горизонтальные строки могут рябить.
В этом случае выведите изображение на основной экран.
n
УВЕЛИЧИТЬ
• Имеется возможность соединить несколько мониторов
и объединить их в один большой экран, на котором
можно будет показывать изображение.
• Можно соединять до пяти мониторов в горизонтальном
и вертикальном направлениях.
• На каждом мониторе отображаются увеличенные части
разделенных изображений.
(Пример)
Горизонтальное направление: 2 монитора
Вертикальное направление: 2 монитора
Горизонтальное направление: 3 монитора
Вертикальное направление: 2 монитора
Процедура настройки
Настройте при помощи меню MULTI <МУЛЬТИ>.
1. Установите для параметра ENLARGE <УВЕЛИЧИТЬ>
значение ON <ВКЛ>.
2. Выберите пункт ADVANCED (ENLARGE)
<ДОПОЛНИТЕЛЬНЫЙ (УВЕЛИЧИТЬ)>.
3. В параметре ENLARGE H <УВЕЛИЧИТЬ ПО
ГОРИЗОНТАЛИ> укажите количество мониторов в
горизонтальном направлении.
4. В параметре ENLARGE V <УВЕЛИЧИТЬ ПО
ВЕРТИКАЛИ> укажите количество мониторов в
вертикальном направлении.
5. В ENLARGE-POS <ПОЗИЦИЯ УВЕЛИЧИТЬ> укажите
ту часть разделённого изображения, которая будет
отображаться на каждом мониторе.
1) Нажмите
.
2) Нажимайте
, , или , чтобы выбрать
положение, затем нажмите
MENU
.
ПОДСКАЗКИ
• При использовании функции Увеличение функция
AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА>
использоваться не может.
• При использовании функции Увеличение функция
HDMI AUTO VIEW <АВТОПРОСМОТР HDMI СИГНАЛА>
использоваться не может.
