electrolux 19
Сетевой шнур должен быть
размещен таким образом, чтобы
никакая его часть не могла нагреться до
температуры выше 90 °C.

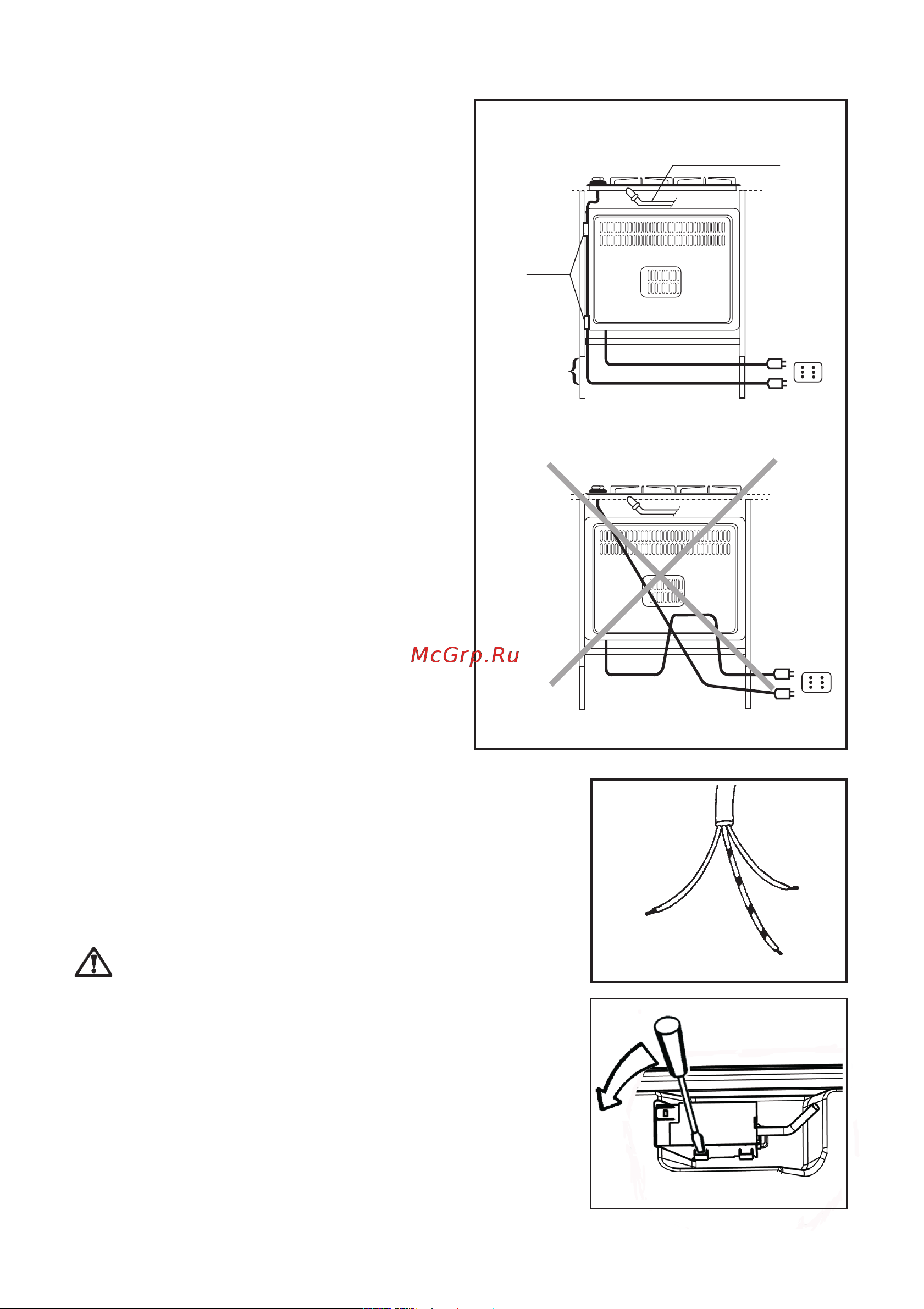

Пример оптимальной прокладки
шнура указан на Рис. 6. При прокладке
шнура крепите его к боковой части
мебели при помощи хомутиков, чтобы
избежать соприкосновения с
оборудованием, установленным под
варочной панелью.
Замена сетевого шнура
В случае замены сетевого шнура
необходимо использовать только
кабеля типа H05V2V2-F T90,
подходящие для нагрузки и рабочей
температуры. Кроме того, необходимо,
чтобы желто-зеленый заземляющий
провод был приблизительно на 2 см
длиннее фазового и нейтрального
проводов (Рис. 7).
После выполнения подключения
проверьте работу нагревательных
элементов в течение около 3 минут.
Чтобы открыть крышку клеммной
колодки и получить доступ к
соединительным выводам, выполните
следующие действия:
• вставьте наконечник плоской
отвертки в отверстия,
расположенные с видимой стороны
клеммной колодки;
• слегка нажмите и поднимите
крышку, используя отвертку как
рычаг (Рис. 8).
Замену сетевого шнура
необходимо выполнять
исключительно в центре
технического обслуживания
или лицами с соответствующей
квалификацией.
Рис. 8
Рис. 7
Рис. 6
ДА
НЕТ
Заземление
(желто-зеленый провод)
Нулевой
провод
ЖЕСТКАЯ ТРУБА ИЗ
МЕДИ ИЛИ ШЛАНГ ИЗ
НЕРЖАВЕЮЩЕЙ СТАЛИ
ХОМУТИКИ
Рабочие
отверстия
в мебели
ВИД СЗАДИ
ВИД СЗАДИ
