RU70

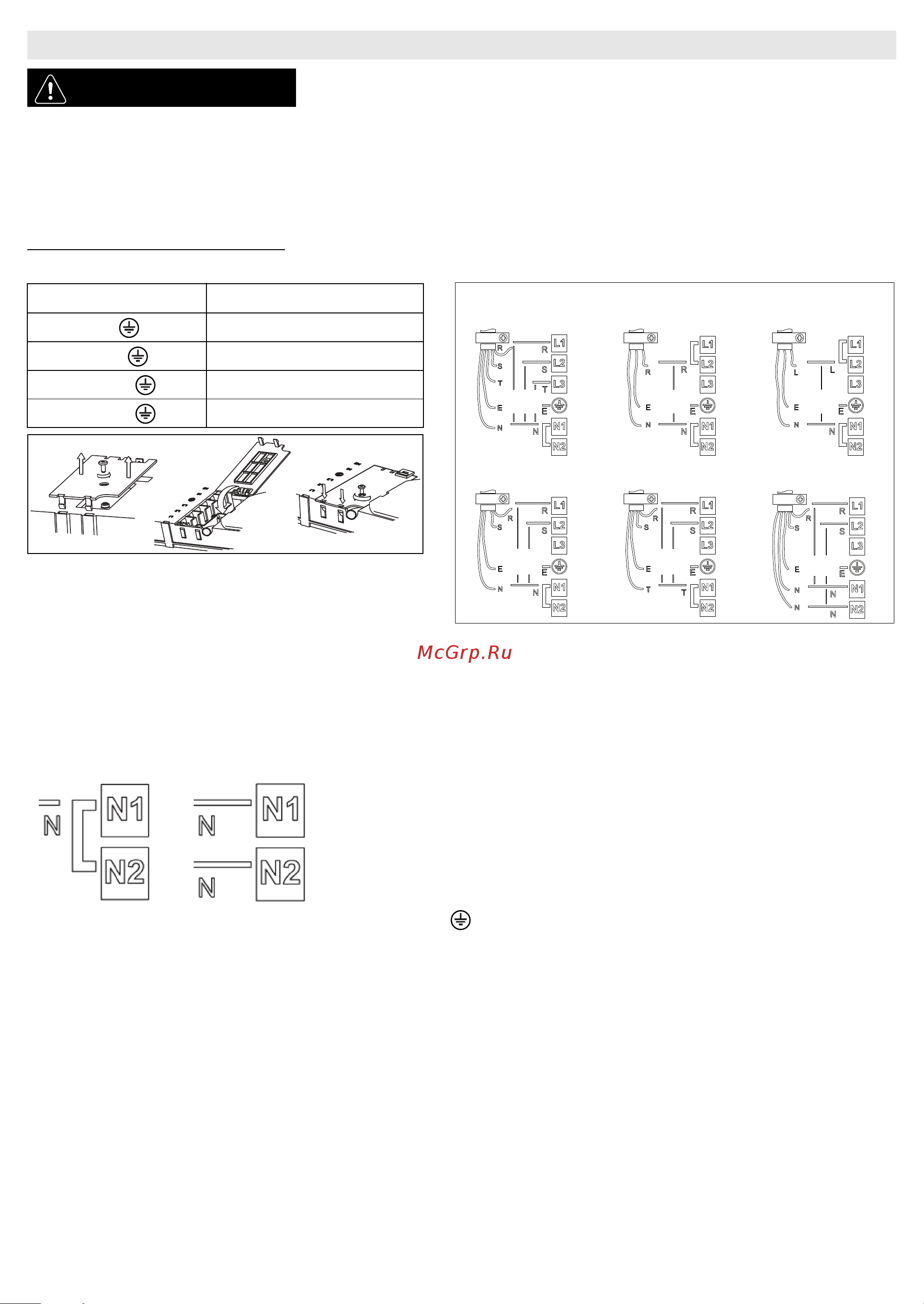

Подсоединение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F или H05V2V2-F, как указано в таблице ниже.
Важно:
- Металлические перемычки между винтами L1-L2 и N1-N2 клеммной коробки должны быть сохранены или, наоборот, сняты, в соответствии с монтажной
схемой (см. рисунок).
- Если в комплект поставки входит кабель, см. инструкции по подключению, прикрепленные к кабелю.
- После подключения кабелей убедитесь, что все шесть винтов клеммной колодки затянуты.
Пример наличия перемычки (слева) или ее отсутствия (справа). См. монтажную схему с дополнительной информацией (перемычки могут быть
установлены между клеммами L1-L2 и N1-N2).
Подсоедините желто-зеленый заземляющий провод к клемме с символом .
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку клеммной коробки (A), вывинтив винт и вставив крышку в петлю (B) клеммной коробки.
2. Вставьте кабель питания в кабельный зажим и подсоедините провода к клеммам в соответствии со схемой, расположенной рядом с ними.
3. Закрепите кабель электропитания в кабельном зажиме.
4. Закройте крышку (C) и закрепите ее на клеммной колодке с помощью снятого ранее винта.
При каждом подключении питания варочная панель выполняет автоматическую проверку в течение нескольких секунд.
Если варочная панель оснащена собственным сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему этикетке. Выполните
подключение к сети электропитания через многополюсный выключатель с минимальным расстоянием между разомкнутыми контактами 3 мм.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ПРЕДУПРЕЖДЕНИЕ
- Отключите прибор от электросети.
- Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования.
- Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, явившиеся результатом
несоблюдения правил, изложенных в этой главе.
- Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять со столешницы.
- Убедитесь, что напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствует напряжению сети
в помещении.
Провода Число и сечение жил
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1,5 мм
2
380-415 В 3N ~ +
5 x 1,5 мм
2
380-415 В 2N ~ +
4 x 1,5 мм
2
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
380-415 В 3N ~ 220-240 В ~
220-240 В ~ (Великобритания
и Австралия)
380-415 В 2N ~
220-240 В 3 ~ (только для
Бельгии)
380-415 В 2N ~ (только для
Голландии)
CBA
