![Zanussi GPZ 262 SS [41/52] З єднувальний кабель](/img/pdf.png)
Zanussi GPZ 262 SS [41/52] З єднувальний кабель
![Zanussi GPZ 262 SS [41/52] З єднувальний кабель](/views2/1954291/page41/bg29.png)
Під’єднайте синій нейтральний
кабель до виходу клемної колодки,
позначеного буквою «N».
Під’єднайте коричневий (або
чорний) фазовий кабель до виходу
клемної колодки, позначеного
буквою «L». Фазовий кабель має
бути завжди під’єднаний.
З’ЄДНУВАЛЬНИЙ КАБЕЛЬ
Під час заміни з’єднувального кабелю
використовуйте тільки спеціальний кабель або
його еквівалент. Тип кабелю: H03V2V2-F T90.
Переконайтеся в тому, що перетин кабелю
може застосовуватися до передбаченої
напруги й робочої температури. Жовтий або
зелений дріт заземлення повинен бути
приблизно на 2 см довший, ніж коричневий
або чорний дріт фази.

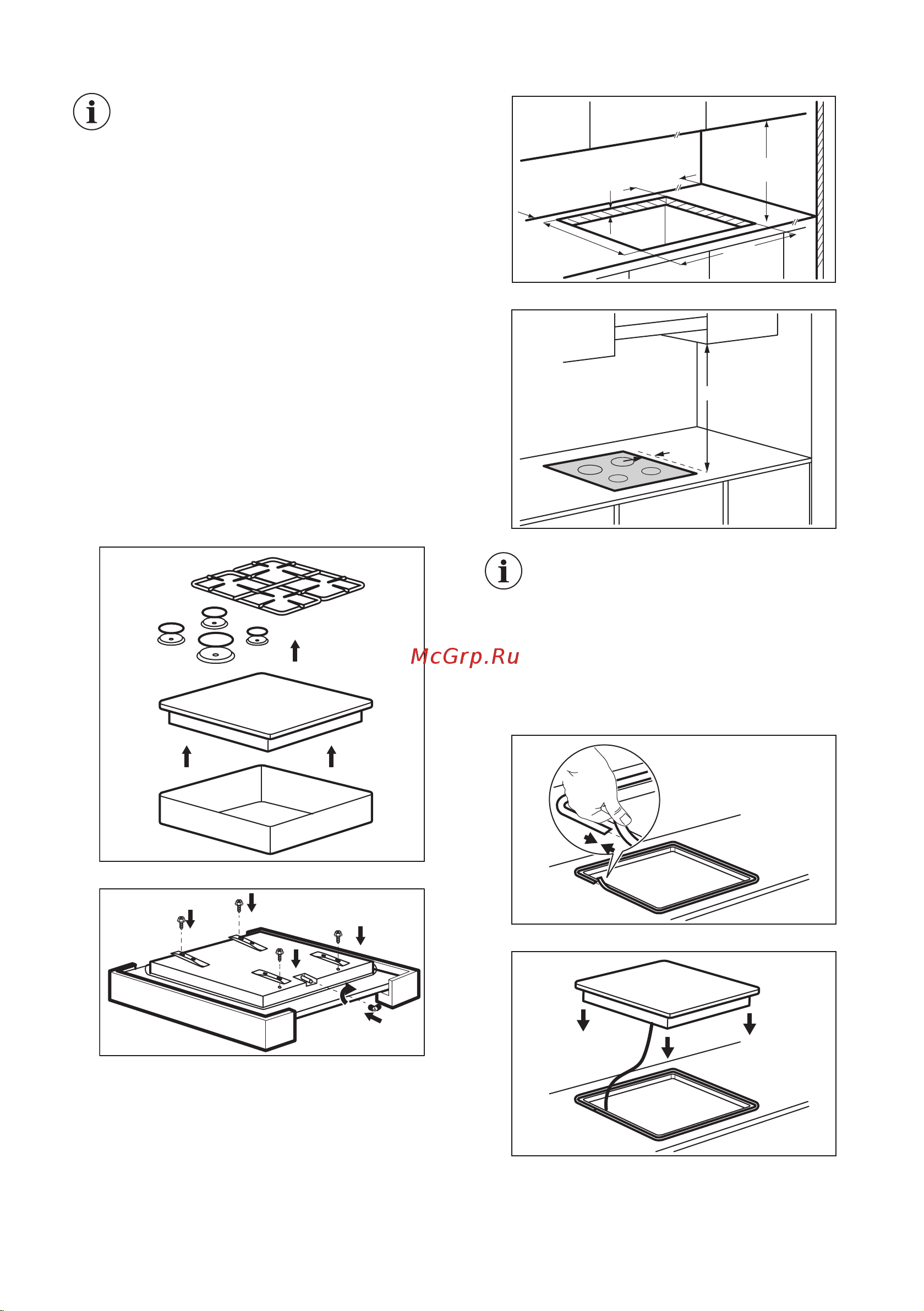

СКЛАДАННЯ
1.
2.
3.
min.
55 mm
min.
650 mm
560 mm
2
0
+
480 mm
2
0
+
min.
100 mm
30 mm
4.
50 mm
400 mm
Якщо меблеву секцію
встановлено на відстані
400 мм над варильною
поверхнею, мінімальна
безпечна відстань з лівої або
правої сторони від краю
варильної поверхні повинна
становити 50 мм.
5.
6.
41
