Инструкция по монтажу ru
29
¡ Для обеспечения вентиляции прибора в разделитель-
ных перегородках должно быть отверстие для венти-
ляции.
¡ В случае, если помимо задних стенок отдельных сек-
ций шкаф-колонна имеет дополнительно заднюю
сплошную стенку, то её следует снять.
¡ Устанавливайте приборы на такой высоте, на которой
будет удобно вынимать принадлежности.

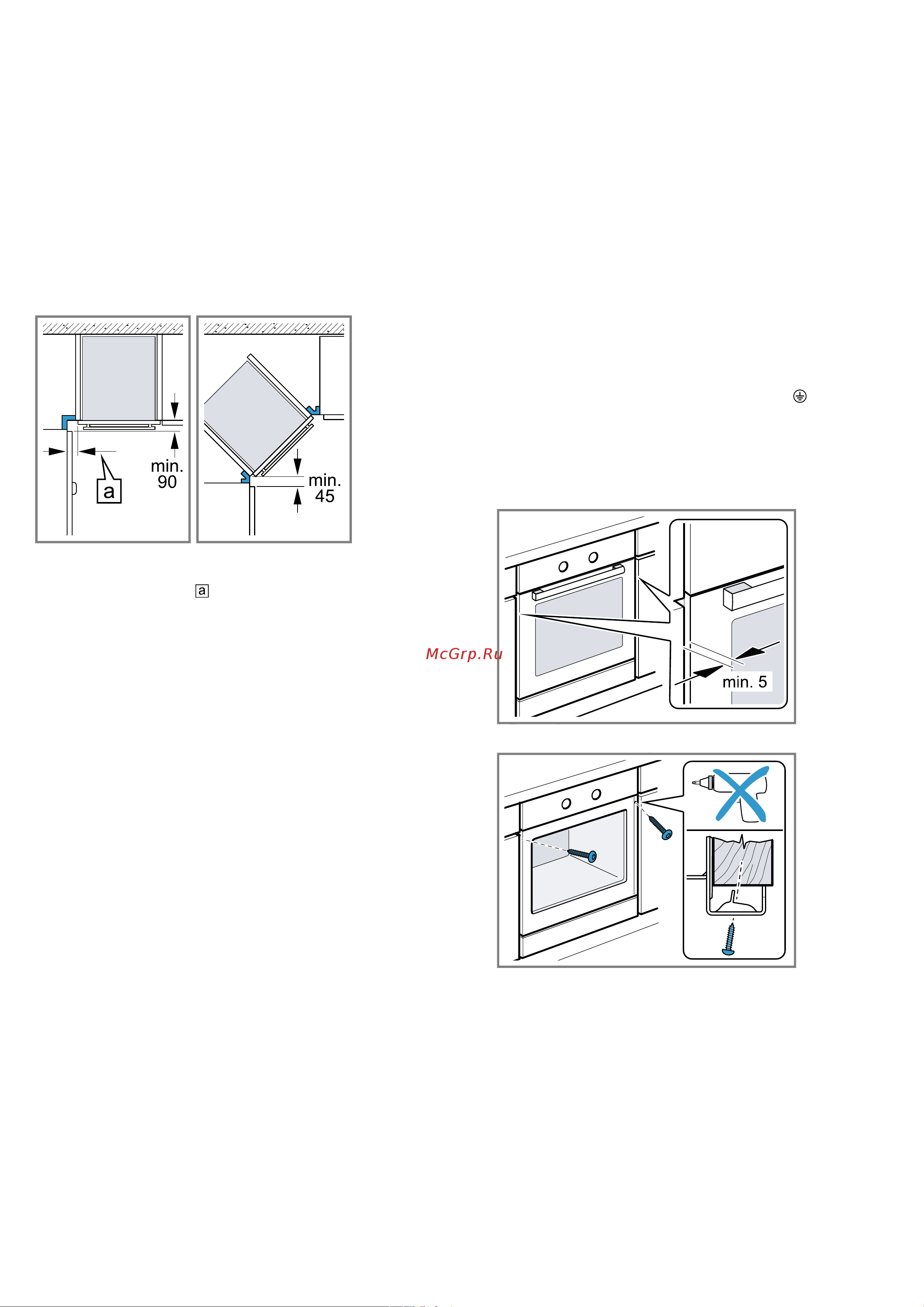

21.5 Монтаж в углу
При монтаже в углу соблюдайте монтажные размеры и
указания по монтажу.
¡ Чтобы можно было открыть дверцу прибора, при
установке в углу учитывайте минимально допустимые
размеры. Значение складывается из толщины
фронтальных панелей мебели и высоты ручек.
21.6 Подключение к электросети
Для безопасного подключения прибора к электросети
соблюдайте данные инструкции.
¡ Прибор соответствует классу защиты I, поэтому он
должен эксплуатироваться только с подключённым
заземляющим проводом.
¡ Система защиты предохранителями настраивается в
соответствии с показателями мощности, указанными
на типовой табличке, и существующими местными
требованиями.
¡ Прибор должен быть обесточен во время любых
монтажных работ.
¡ Прибор можно подключать только при помощи сете-
вого провода, входящего в комплект поставки.
¡ Сетевой провод следует подключить к задней панели
прибора со слышимым щелчком. Сетевой провод
длиной 3 м можно приобрести в сервисной службе.
¡ Сетевой провод можно заменить только таким же,
заказанным в сервисной службе.
¡ При установке обеспечьте защиту от прикосновения.
Электрическое подключение прибора с вилкой с
защитным контактом
Заметка:Прибор можно подключать к сети только через
правильно установленную розетку с заземляющим кон-
тактом.
▶
Bcтaвьтe вилку в розетку с заземляющим контактом.
При встраивании прибора обеспечьте свободный до-
ступ к вилке сетевого кабеля. Если это невозможно,
необходимо предусмотреть в стационарной электро-
проводке специальный выключатель для размыкания
всех полюсов согласно условиям монтажа.
Электрическое подключение прибора без вилки с
защитным контактом
Заметка:Подключение прибора должно выполняться
только квалифицированным специалистом В случае по-
вреждений из-за неправильного подключения гарантий-
ные обязательства теряют силу.
В стационарной электропроводке необходимо преду-
смотреть специальный выключатель для размыкания
всех полюсов согласно условиям монтажа.
1.
Определите фазовый и нейтральный (нулевой) кон-
такты в розетке.
Неправильное подключение может стать причиной
повреждения прибора.
2.
Подключайте в соответствии со схемой.
Напряжение указано на типовой табличке.
3.
Провода сетевого кабеля должны подсоединяться в
соответствии с цветовой маркировкой:
‒ жёлто-зелёный = заземляющий провод
‒ синий = (ноль) нейтральный провод
‒ коричневый = фаза (фазовый провод)
21.7 Монтаж прибора
1.
Установите прибор и выровняйте его по центру.
2.
Прикрутите прибор.
Заметка:Зазор между столешницей и прибором не дол-
жен быть закрыт дополнительной планкой.
Запрещается устанавливать на боковых стенках шкафа
для встраивания теплоизоляционные планки.
21.8 Демонтаж прибора
1.
Выключите прибор.
2.
Ослабьте винты крепления.
3.
Слегка приподнимите прибор и полностью извлеките.
