10

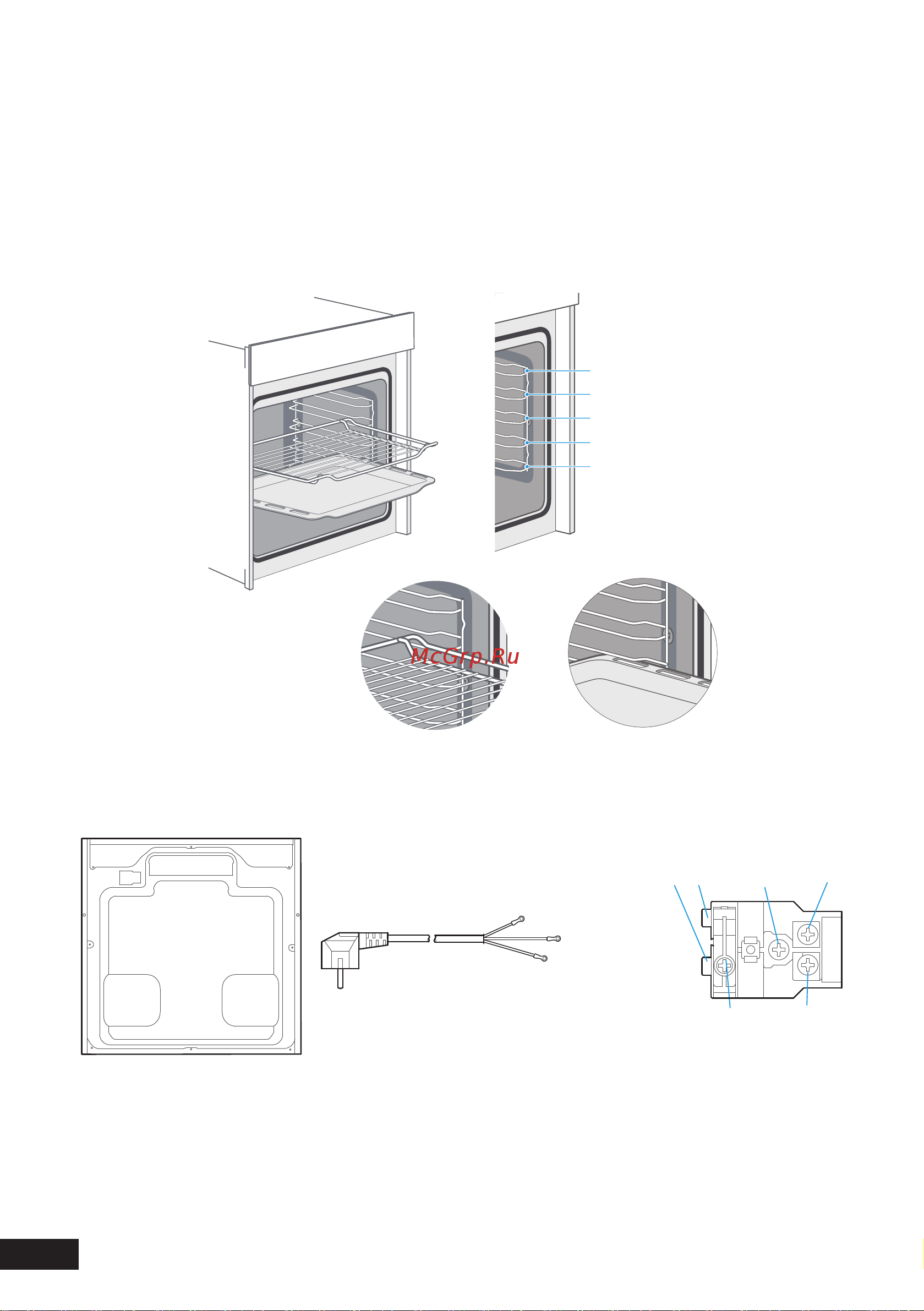

Установка аксессуаров
Для безопасного использования аксессуаров в комплекте духового шкафа убе-
дитесь в их надлежащем расположении между боковыми выступами.
Для достижения лучших результатов рекомендуется устанавливать решетки
и противень между первым и пятым выступами.
Устанавливайте аксессуары так, как показано на рисунке: таким образом горячие
блюда не будут передвигаться по поверхности при извлечении их из духового шкафа.
Подключение духового шкафа к электросети
A
Шнур питания
Коричневый (L)
Голубой (N)
Желто-зеленый
(заземление)
1
56
432
1. С помощью отвертки откройте защелки (1, 2) на крышке клеммной коробки
(A) на задней стороне корпуса.
2. Открутите винты (3, 4, 5, 6), закрепите желто-зеленый провод к 3 контакту,
коричневый – к 4, а голубой – к 5.
3. Закрутите винт (6), закройте крышку клеммной коробки.
Примечание: штепсельная вилка не входит в комплектацию.
Клеммная коробка
Задняя сторона корпуса
1
5
4
3
2
А
