electrolux
23
Инструкции по встраиванию духового шкафа
Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь подходящие
размеры. В соответствии с
действующими нормами и правилами
все детали, обеспечивающие
электробезопасность открытых и
изолированных компонентов, должны
быть закреплены так плотно, чтобы их
нельзя было снять без инструментов.
Указанными правилами предусмотрено
также крепление задних стенок одних
корпусов мебели к передним или задним
стенкам других корпусов,
объединенных в единый ряд встроенных
устройств.
Надлежащая электрозащита при
встраивании духового шкафа должна
быть обеспечена в любом случае.
При установке духовой шкаф можно
расположить рядом с более высокой
кухонной мебелью, бытовым прибором
или стеной. Однако другие бытовые
приборы или мебель могут быть
размещены у другой стены лишь в том
случае, если они имеют ту же высоту,
что и духовой шкаф.

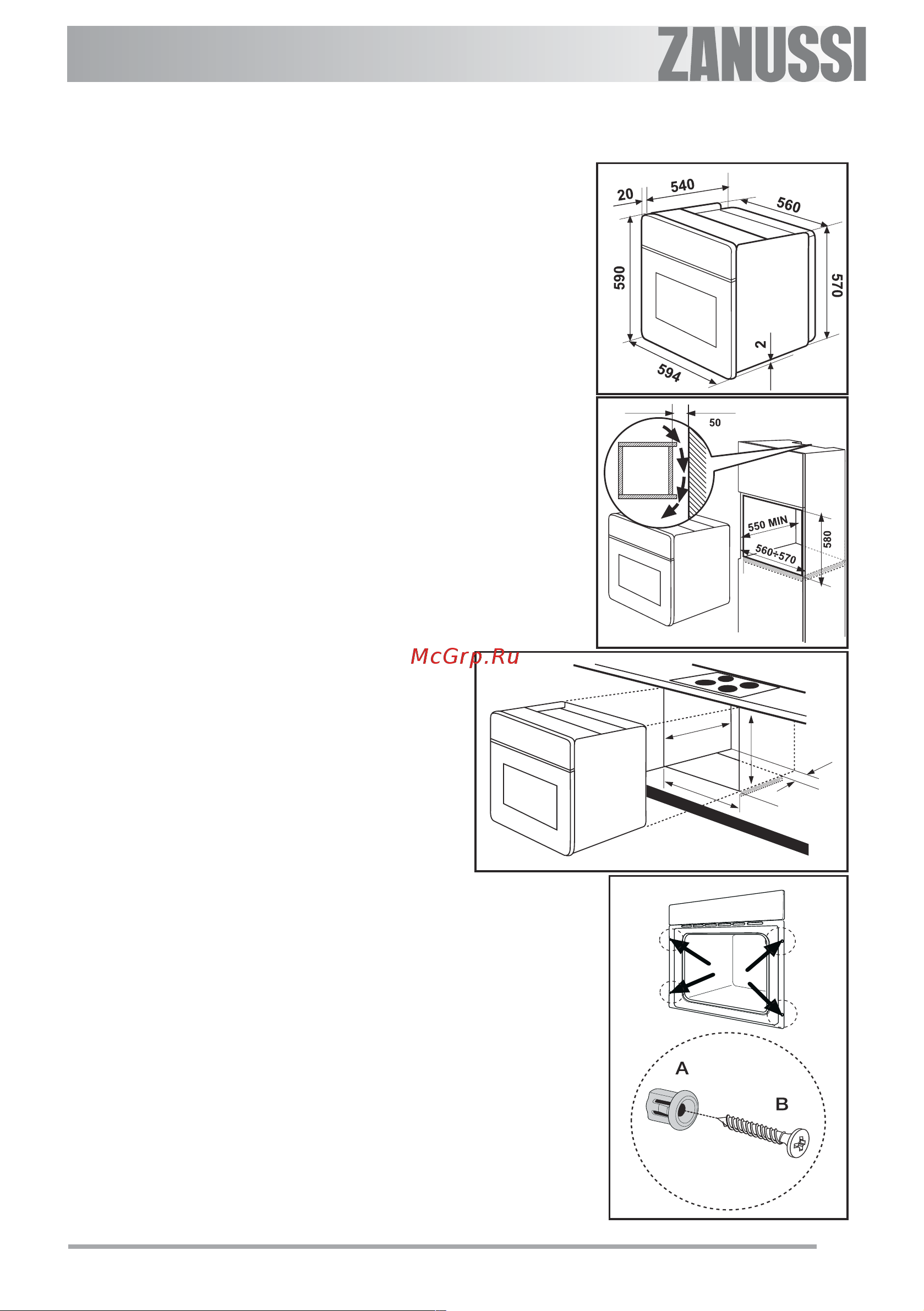

Размеры духового шкафа (Рис. A)
Инструкции по встраиванию
духового шкафа
Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь подходящие
размеры (Рис. B-C).
Встраивание в мебельную нишу
1. Откройте дверцу духовки.
2. Прикрепите духовку к кухонному
шкафу при помощи четырех
дюбелей - Рис. D-“A”
(поставляются с прибором),
которые устанавливаются в
отверстия, имеющиеся в раме
духовки. Затем зафиксируйте
четырьмя шурупами - Рис. D-“B”
(не поставляются с прибором).
Рис. A
Рис. B
550 M
IN
593
560 - 570
80÷100
Рис. C
Рис. D
