electrolux
31
Návod k vestavbě
K zajištění správného provozu vestavné
trouby musí mít kuchyňská skříňka a
prostor k zabudování vestavného
spotřebiče vhodné rozměry. Po
zabudování spotřebiče nesmí zbýt okolo
žádné volné místo a spotřebič musí být
po všech stranách uzavřen kuchyňským
nábytkem, aby nemohlo dojít k
náhodnému dotyku “živých” (pod
proudem) částí trouby. Všechny části
zajišťující tuto ochranu, včetně všech
krycích panelů (např. je-li spotřebič
instalován na konci nebo na začátku
kuchyňské linky), musí být připevněny
tak, aby šly odstranit pouze s použitím
nějakého nástroje. Tento spotřebič je
možné umístit jeho zadní částí a jednou
stranou ke spotřebičům nebo stěnám,
které jsou vyšší. Druhou stranu je ale
nutné umístit k nábytku nebo
spotřebičům, které jsou stejně vysoké.

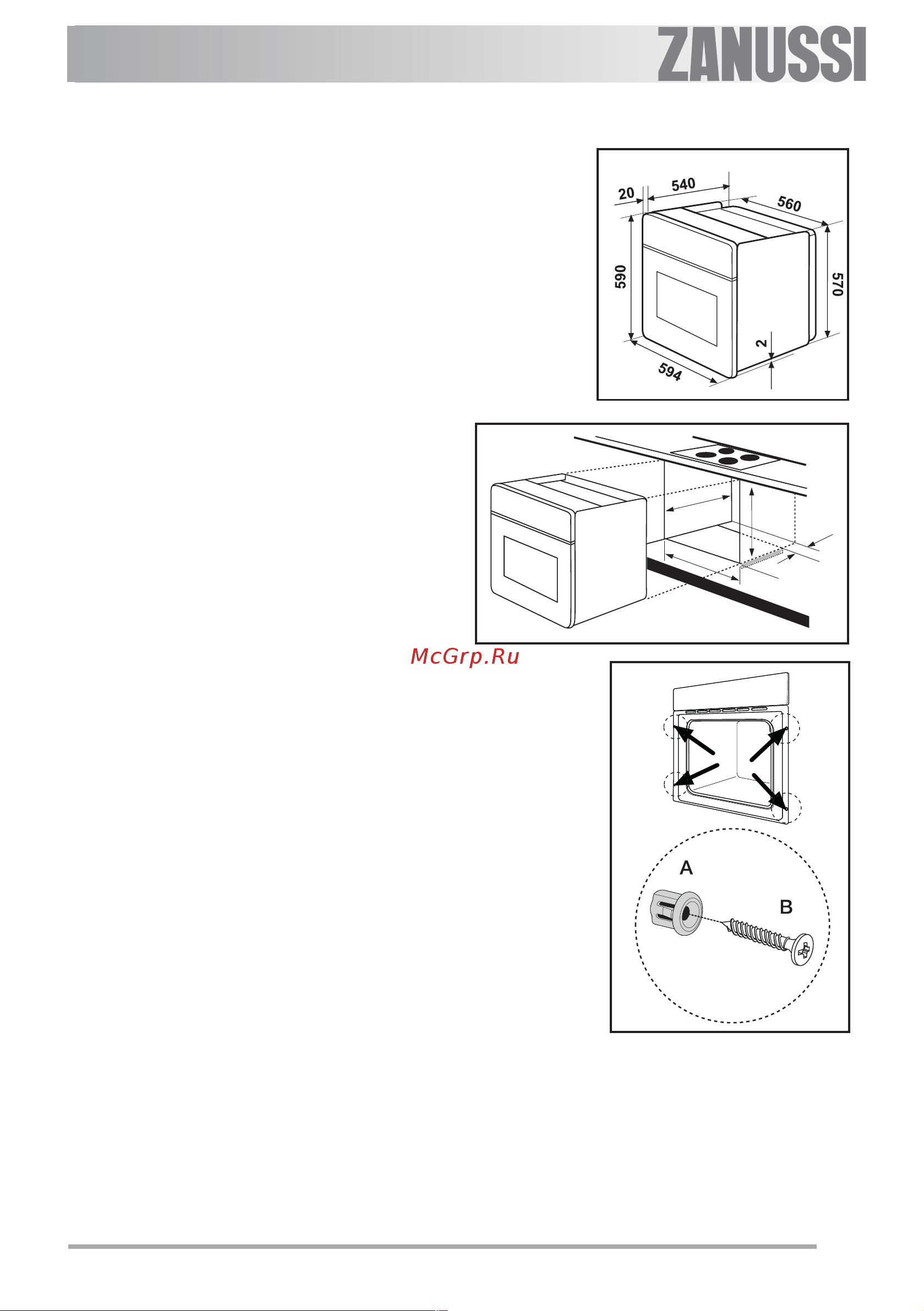

Rozměry trouby (obr. C)
Pokyny k vestavbě
Před vestavbou připojte troubu k varné
desce (viz příslušná kapitola).
K zajištění správného provozu vestavné
trouby musí mít kuchyňská skříňka
nebo prostor k zabudování vestavného
spotřebiče vhodné rozměry (obr. D).
Připevnění trouby ke skříňce
1. Otevřete dvířka trouby;
2. Vložte čtyři distanční vložky (obr. E -
"A"), které přesně zapadají do otvorů
v rámu a připevněte troubu ke skříni
čtyřmi dodanými šrouby do dřeva
(obr. E - "B").
Obr. C
Obr. E
550 M
IN
593
560 - 570
80÷100
Obr. D
