Zanussi ZOU 655 W (X) [15/20] Инструкции для установщика

Приведенные ниже инструкции

предназначены

дляквалифицированного

специалиста, чтобы помочь ему/ей

выполнить все операции по

установке, наладке и техническому

обслуживанию изделия с предельной

точностью и в полном соответствии с

действующими нормами и правилами.

Настоятельно рекомендуем

выполнять все операции по

установке духового шкафа силами

квалифицированного персонала в

соответствии с действующими

нормами и правилами.

Электрическое подключение

Перед подключением к сети

электропитания убедитесь,что:

— главный предохранитель и домашняя

электропроводка в состоянии

выдерживать полную электрическую

мощность духового шкафа (см. табличку с

техническими данными);

— Электропроводка в Вашем доме имеет

эффективное заземление,

соответствующее действующим нормам

и правилам;

— После встраивания духового шкафа под

столешницу обеспечивается легкий

доступ к сетевой розетке или

многополюсному размыкателю,

используемому для электрического

подключения.

Данное изделие поставляется без шнура

питания. Поэтому его необходимо снабдить

шнуром питания со стандартной вилкой,

рассчитанной на полную электриченскуюа

нагрузку, указанную в табличке с

техническими данными. Эту вилку следует

включать в соответствующую сетевую

розетку. Если изделие подключается

напрямую к сети, то между ними должен

быть установлен многополюсный

переключатель с минимальным зазором

между контактами в 3 мм и рассчитанный

на работу при данной нагрузке в

соответствии с действующими

техническими нормами. Переключатель не

должен прерывать желто*зеленый провод

заземления, который должен быть на 2*3

см длиннее фазового и нулевого проводов.

Сетевой шнур должен быть размещен таким

образом, чтобы никакая его часть не могла

нагреться до температуры, на 50°C

превышающей комнатную температуру.

В качестве сетевого шнура должен

использоваться специальный кабель

нужного (обратитесь в авторизованный

сервисный центр).

Подключение к клеммной

колодке

Данное изделие оснащено легко доступной

6*полюсной клеммной колодкой,

перемычки на которой по умолчанию

соответствуют подключению к 3*фазной

сети *электропитания напряжением 400 В

с нулевым проводом (Рис. 10). При

наличии питающей линии с другим

напряжением перемычки на клеммной

колодке должны быть установлены так,

как показано на схеме (Рис. 11) Провод

заземления должен быть подключен к

клемме

. После подключения сетевого

шнура к клеммной колодке закрепите его

хомутом.

FO 0330

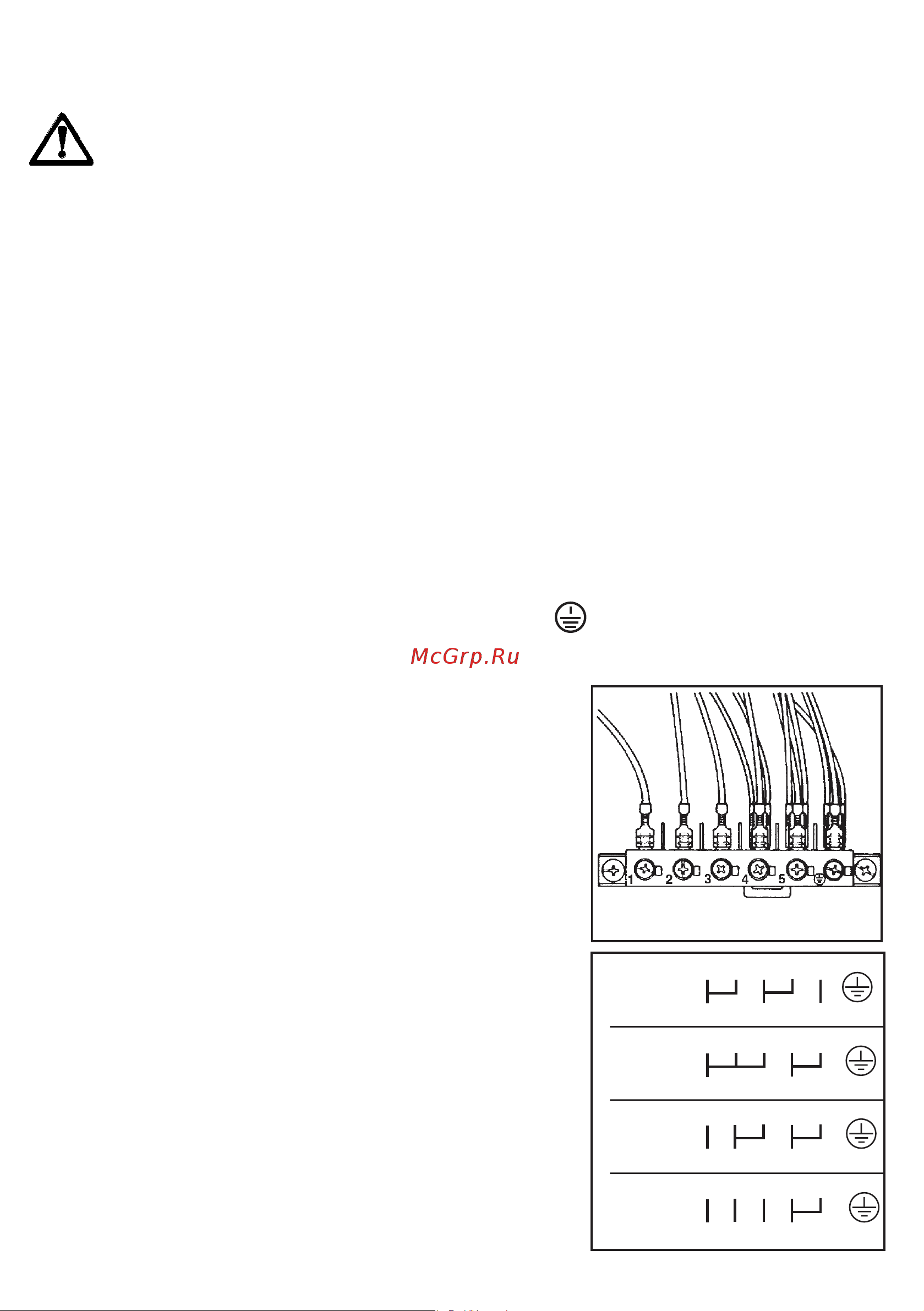

Рис. 10

Рис. 11

230V 3~

1 2 3 4 5

L1 L2 L3 PE

230V 1~

1 2 3 4 5

L1 N PE

400V 2N~

1 2 3 4 5

L1 L2 N PE

400V 3N~

1 2 3 4 5

L1 L2 L3 N PE

Инструкции для установщика

FO 0584
