4. Регуляторы частоты разделения
Эти регуляторы служат для выбора частот разделения НЧ/ВЧ. Доступны частоты разделения
между 250 Гц и 6 кГц.
5. Переключатели фазы
Служат для переворачивания фазы сигнала в верхней частотной полосе. Предназначены для
устранения слышимых фазовых проблем после настройки выходных уровней.
Внимание: Перед нажатием переключателей фазы всегда уменьшите выходной уровень
усилителя во избежания повреждения громкоговорителей.
6. Регулятор частоты разделения сабвуфера
Служит для выбора частот разделения сабвуфер/НЧ. Доступны частоты разделения между 50 Гц
и 250 Гц.
7. Регулятор выходного уровня сабвуфера
Служит для настройки выходного уровня частотной полосы сабвуфера.
8. Переключатель обрезного НЧ-фильтра 30 Гц
Обрезной НЧ-фильтры с крутизной 12 Дб/октава в частотной полосе сабвуфера служит для
борьбы с инфранизкими составляющими сигнала, подавления фонового шума и для
предотвращения резонанса низкочастотных громкоговорителей.
9. переключатель обрехного фильтра НЧ для канала субвуфера
Включение фильтра 30 Гц 12дБ/октава в канал субвуфера, используется для минимизации
проблем с ультразвуковыми частотами, для подавления фона и предотвращения возникновения
НЧ-резонанса в громкоговорителях

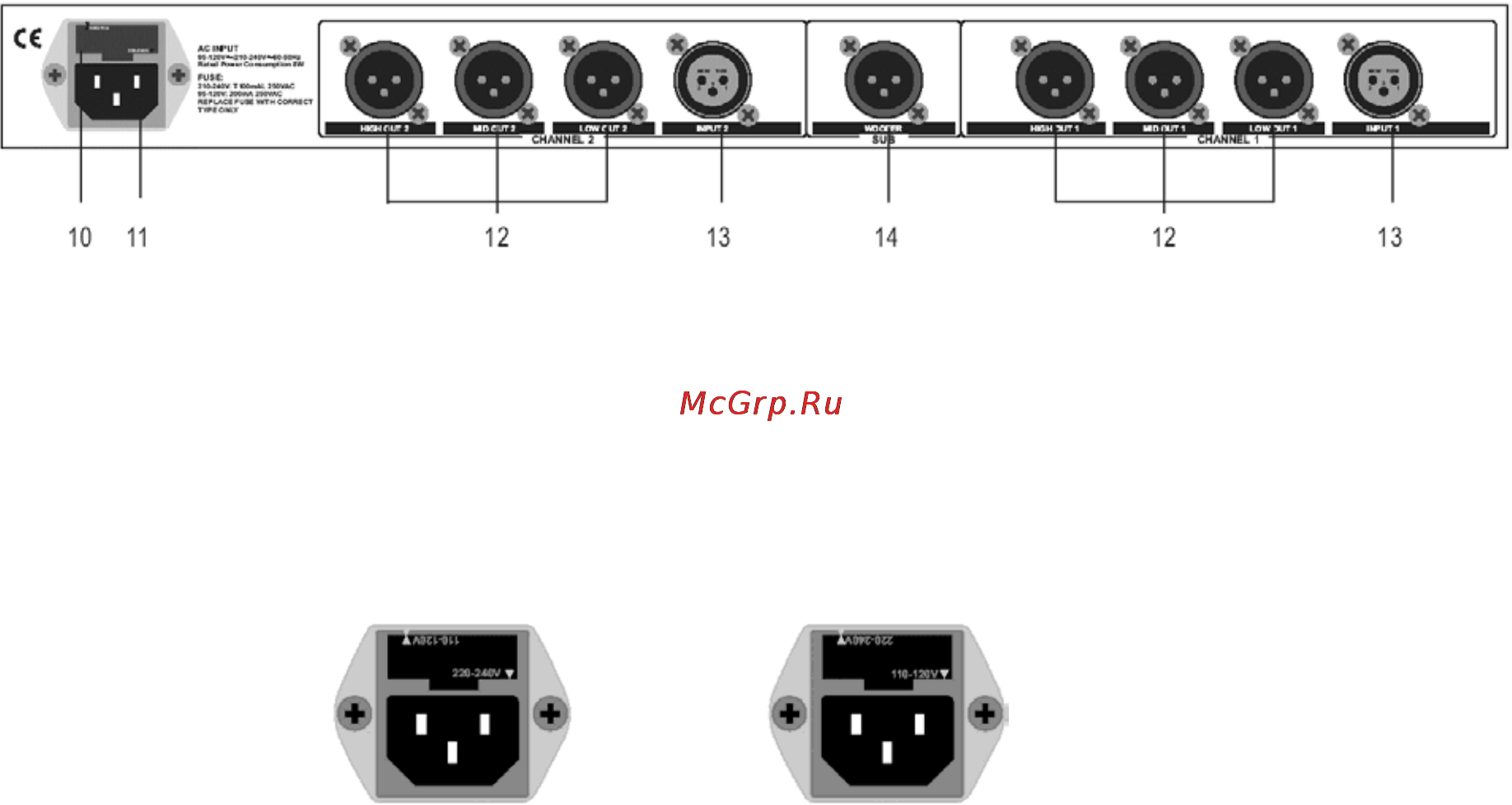

3.2 Задняя панель:
10. Плавкий предохранитель и переключатель напряжения
Перед подключением прибора убедитесь, что напряжение электросети соответствует
напряжению, указанному на кожухе плавкого предохранителя.
Внимание: Плавкий предохранитель защищает схемы питания прибора. Его замена может
производиться только квалифицированным специалистом, в случае повреждения или изменения
напряжения. Если после замены предохранитель продолжает перегорать, прекратите
использование прибора до устранения неполадок.
ПОЛОЖЕНИЕ ПОЛОЖЕНИЕ
ДЛЯ РАБОТЫ ДЛЯ РАБОТЫ
С НАПРЯЖЕНИЕМ 100-120 В С НАПРЯЖЕНИЕМ 220-240 В
Кожух плавкого предохранителя над сетевым разъемом имеет 3 треугольных отметки (смотри
вышеприведенные рисунки). При совмещении двух треугольников прибор установлен для
работы с напряжением, указанным рядом с этими отметками.
Для изменения напряжения выньте кожух плавкого предохранителя, поверните на 180° и
вставьте обратно.
5
