11. Гнездо шнура электропитания

Используется для подключения штатного шнура электропиатния.

12. Выходные разъемы каналов L/M/H

Для подключения усилителей мощности с помощью балансных разъемов XLR.

13. Входные стереоразъемы

Подключите левый и правый каналы стереосигнала к симметричным входам XLR.

14. Выходной разъем сабвуфера

Подключите усилитель сабвуфера к этому симметричному выходу XLR.

4. УСТАНОВКА & КОММУТАЦИЯ:

4.1 Подключение электропитания

Перед включением электропитания X34SW удостоверьтесь, что вся коммутация осуществлена

корректно, регуляторы уровней усилителя мощности и микшерного пульта стоят в минимальных

позициях. Вставьте разъем шнура электропитания, идущего от адаптера, в гнездо [POWER] на

задней панели Х34SW, а адаптер – в розетку сети. Включите электропитание

усилителя/микшера и отстройте уровень сигнала.

4.2 Звуковая коммутация

В кроссоверах ▲LTO Х34SW имеются два типа входных коммутационных разъемов –

балансные XLR и 1/4" TRS Jack. Это позволяет применять устройство в различных областях

без потери уровня сигнала.

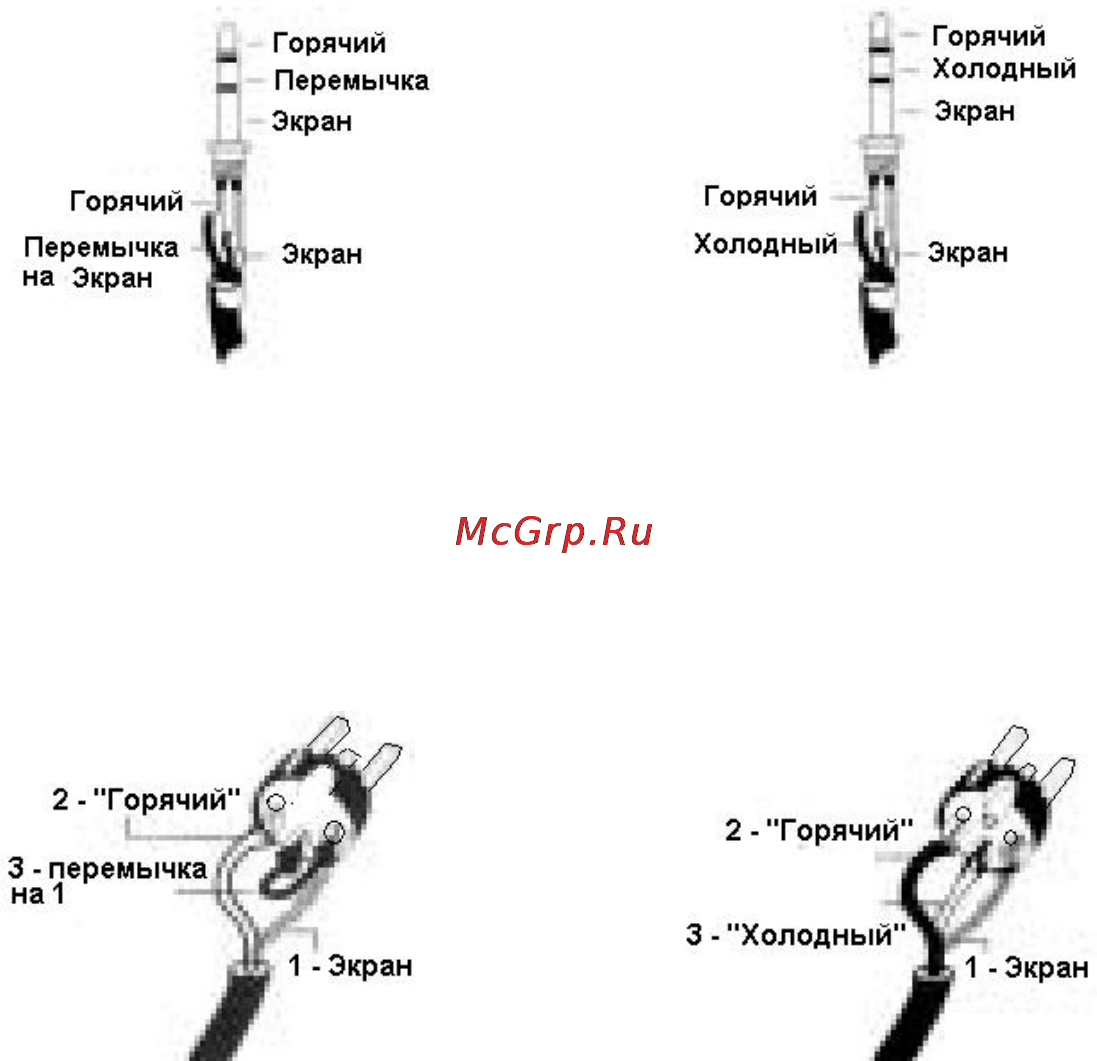

a. Конфигурация проводов

Как 1/4" TRS (Tip-Ring-Sleeve) так и XLR разъемы могут быть распаяны в балансной и небалансной

конфигурации, что определяется конкретными вариантами звуковых систем. Пожалуйста,

воспользуйтесь для распайки приведенными примерами:

• Для разъемов 1/4" TRS

1/4" TRS несимметричный вход 1/4" TRS симметричный вход

• Для разъемов XLR

XLR несимметричный вход XLR симметричный вход
