IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
Speci cations
Ù Weight capacity-DO NOT EXCEED: 27.2 kg (60 lb.) includes TV and any accessories
Ù Tilt: –10°
Ù Level: ±1.5°
CAUTION: Avoid potential personal injuries and property damage!
Ù Do not use this product for any purpose not explicitly speci ed by manufacturer.
Ù The wall must be capable of supporting ve times the weight of the monitor and mount combined.
Ù This product is not designed for use in metal stud walls!
Ù If you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this product,
contact Customer Service or call a quali ed contractor.
Ù Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.

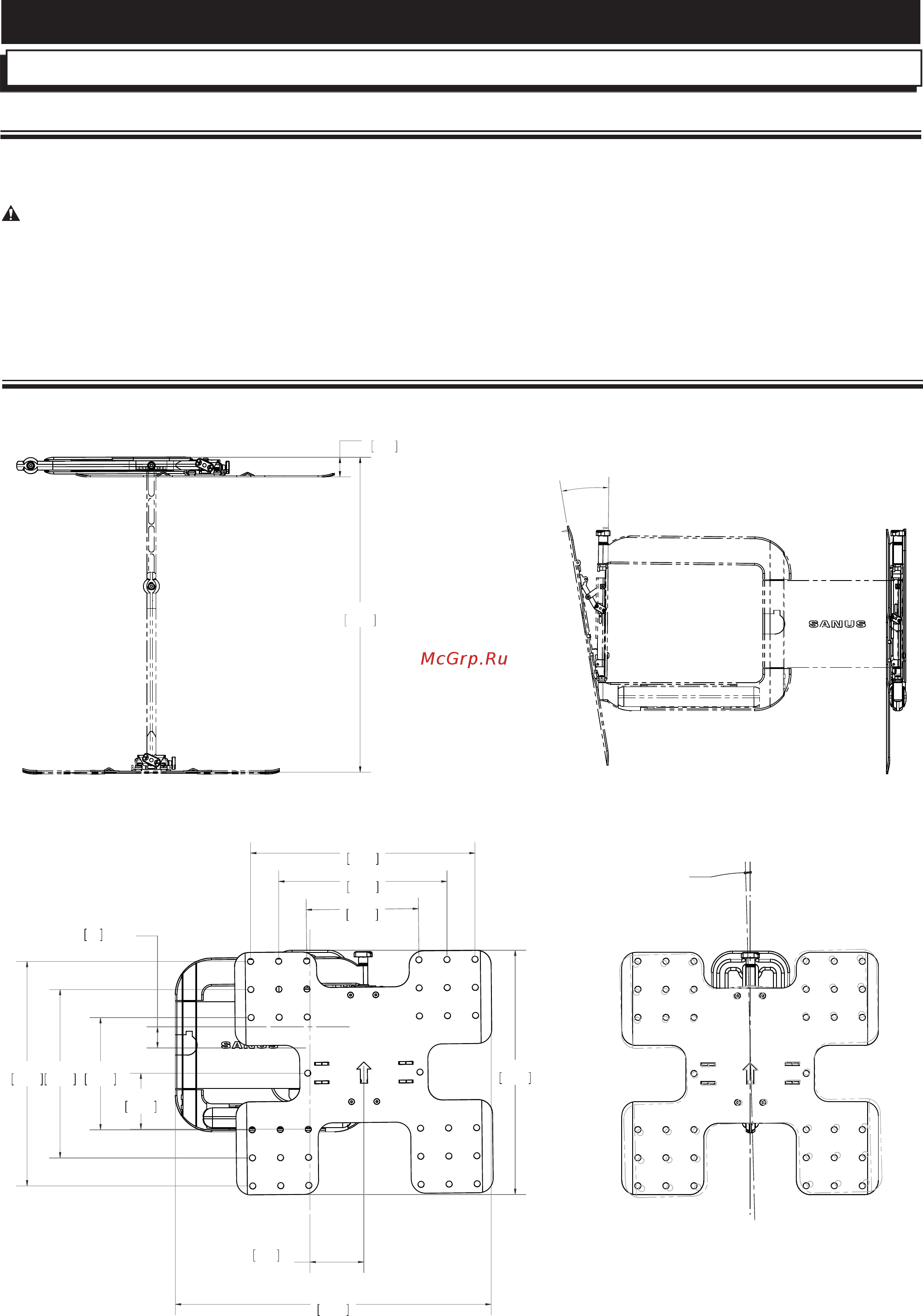

Technical Speci cations
English
22.08
560.9
1.38
34.9
15.75
400.0
11.81
300.0
7.87
200.0
15.75
400.0
11.81
300.0
7.87
200.0
3.94
100.0
22.16
562.9
17.13
435.2
3.78
95.9
WALL PLATE
OFFSET
1.5
38
VERTICAL OFFSET
C
L
WALL PLATE
±1.5°
+
-
0°
10°
in.
[mm]
