22
ДОЗИРОВАНИЕ ПО ПРОГРАММЕ ОПЕРАТОРА

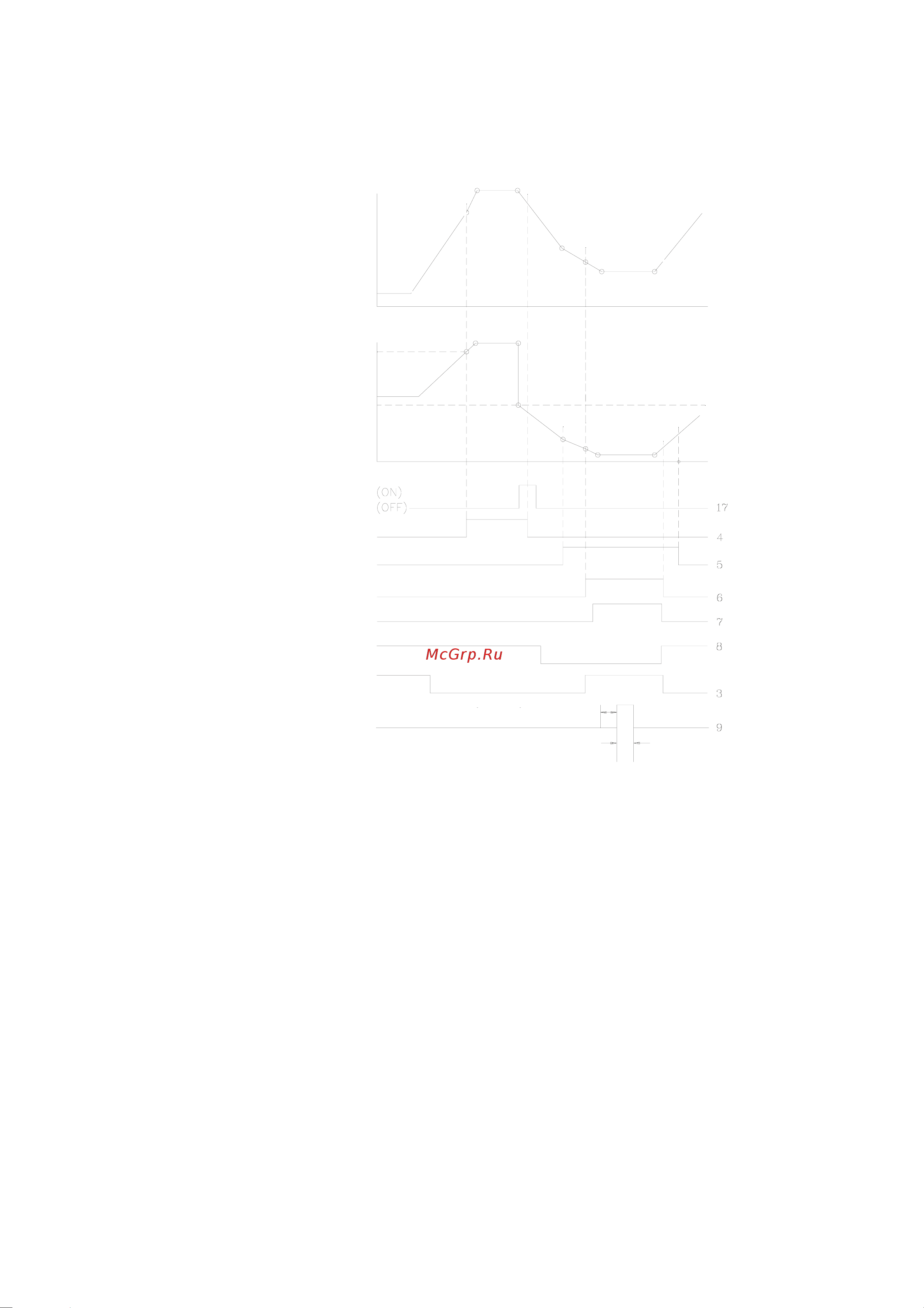

Типовая временная диаграмма имеет вид
❏ Дополнительная уставка – сигнал появляется, когда вес брутто превысит заданное зна-
чение (Дополнительная уставка), и снимается, когда вес брутто окажется меньше заданно-
го значения (Окончательный вес).
❏ Нажмите клавишу ТАРА; на дисплее будет показан вес нетто 0 кг.
❏ Уставка – сигнал появляется, когда вес нетто превысит заданное значение (Окон-
чательный вес - Уставка).
❏ Окончательный вес – сигнал появляется, когда вес нетто превысит заданное значение
(Окончательный вес – Свободный столб).
❏ Верхний предел – сигнал появляется, когда вес нетто превысит заданное значение
(Окончательный вес+Верхний предел) после появления сигнала Окончательного веса.
❏ Нижний предел – сигнал появляется, когда вес нетто превысит заданное значение
(Окончательный вес – Нижний предел) после появления сигнала Окончательного веса.
❏ Завершение цикла – сигнал появляется после установки состояния стабильности спустя
заданную временную задержку (F21) и исчезает, когда истекло время заданного диапазона
отключения сигнала (F22) (значение времени может быть задано функцией F19).
❏ Нулевая полоса – сигнал появляется, когда вес брутто меньше заданного значения (Ну-
левая полоса).
❏
Передача данных происходит после сигнала Окончательного веса.
❏ Выполните подготовку к следующему циклу дозирования.
Фактическая масса
Дисплей
Пусто
Дополнитель-
ная уставка
Дополнитель-
ная уставка
Уставка
Тара/Нуль (Tare/Zero)
Уставка (2-ая ступень) (Preliminary)
Дополнительная уставка (1-ая ступень) (Optional Preliminary
)
Окончательный вес (3-я ступень) (Fall)
Перегрузка (Over)
Недогрузка (Under)
Уровень нуля (Zero Band)
Завершение цикла (Finish)
Временная задержка перед сигналом (функция F21)
Продолжительность сигнала (функция F19)
Завершение
№ контакта
Свободный столб
Окончательный вес
