12.2. ИНТЕРФЕЙС CONTROL I/O

Связь пульта с внешними исполнительными релейными устройствами осуществля-

ется через 25-контактный разъем CONTROL I/O на задней стенке пульта.

Для подачи определенной команды для индикатора необходимо произвести крат-

ковременное соединение общего входа (контакт № 12,13,24,25) с соответствующим вход-

ным контактом. Во время замыкания контактов индикатор подаст звуковой сигнал, под-

тверждающий подачу команды. Соответствующая команда будет выполнена индикатором

по заднему фронту входящего сигнала (в момент размыкания соединения).

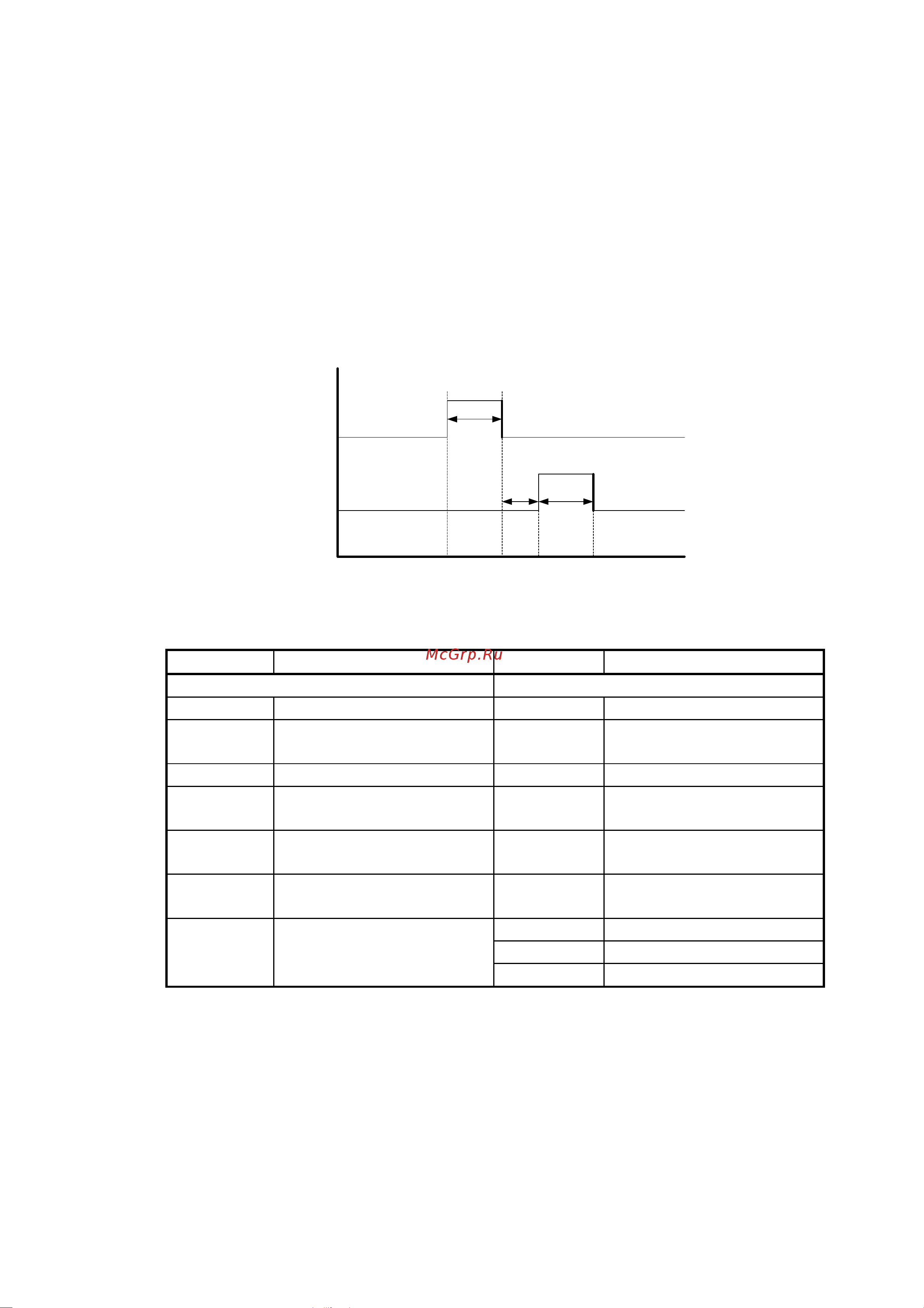

Необходимые временные задержки между последующими командами и длитель-

ность сигналов показаны да диаграмме ниже на примере подачи двух команд №1 и 2.

tмин=0.2 c

tмин=0.1 c

tмин=0.2 c

Команда №1

Команда №2

В нижеследующей таблице указаны функции, исполняемые через данный разъем:

№ контакта

Наименование № контакта

Наименование

Входные контакты: Выходные контакты:

24,25 GND – общий вход 3 Сигнал нулевой полосы

16 НУЛЬ – клавиша обнуле-

ния

4 Сигнал дополнительной

уставки

17 ТАРА – клавиша тары 5 Сигнал уставки

18 START – клавиша начала

дозирования

6 Сигнал окончательного

веса

19 STOP – клавиша оконча-

ния дозирования

7 Сигнал верхнего предела

20 ВЕС ДОЗЫ клавиша

функций F23

8 Сигнал нижнего предела

21 ВВОД – клавиша функ-

ций F24

9 Сигнал завершения цикла

10 Сигнал успокоения

11, 12 Общий выход
