CAS CI-6000A1 [44/51] Аналоговый выход по напряжению
![CAS CI-6000A1 [44/51] Аналоговый выход по напряжению](/views2/1962212/page44/bg2c.png)
45
12.4. АНАЛОГОВЫЙ ВЫХОД ПО НАПРЯЖЕНИЮ
Внимание! Весовой индикатор может комплектоваться данным интерфейсом толь-
ко по предварительному заказу.
Для использования данного выхода следует установить значение функции F56,
равное 1.
Технические данные аналогового выхода по напряжению приведены в таблице ни-
же.
Диапазон выхода по напряжению 0-10 В
Разрешающая способность Более 2000
Температурный коэффициент 0,01 %
При нулевой точке выходное значение напряжения 0 В. При точке, соответствую-
щей максимальной нагрузке, выходное значение напряжения 10 В.

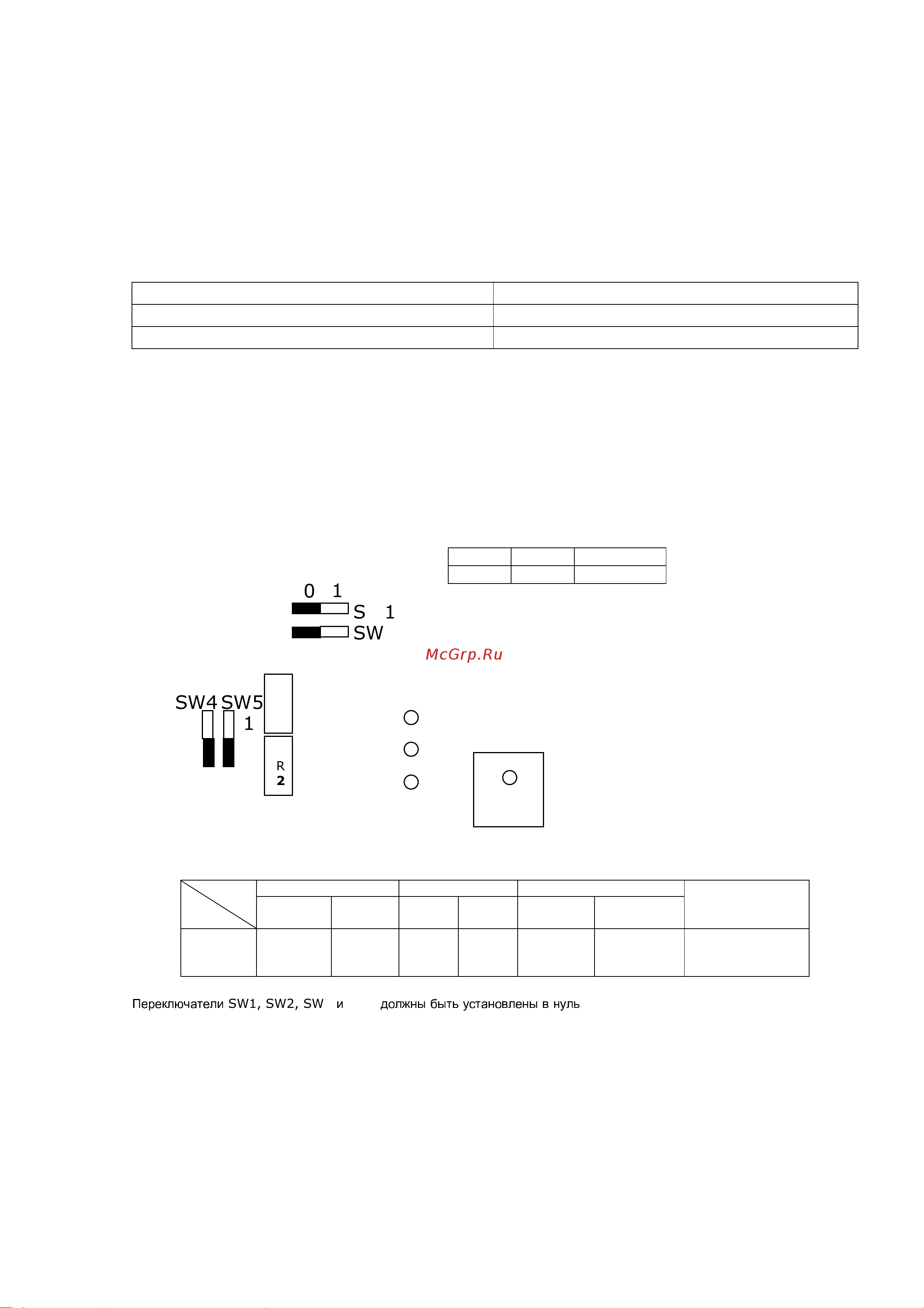

Положение переключателей.
Переключатель Переключатель Режим настроек Выходное
напряжение
SW4 SW5 SW1 SW2 F57
(мин.)
F58 (макс.)
Положе-
ние
0 0 0 0 0000 24000 0 – 10 В
Переключатели
SW1, SW2, SW4
и
SW5
должны
быть
установлены
в
нуль
.
SW4
SW1
SW2
SW5
1
0
1
0
V
R
2
V
R
1
A
-
OUT
V
-
OUT
GND
SW1 SW2 Выход
0 0 0 – 10 В
