1.4 ОБЩИЙ ВИД
Весы CL выпускаются в пяти модификациях (по форме корпуса): базовая модификация -
без стойки (с расположением дисплея непосредственно на весах), модификация с горизонталь-
ным расположением дисплеев на стойке, модификация с вертикальным расположением дисплеев
на стойке, подвесная модификация (дисплей расположен на корпусе весов, а платформа под-
вешена на кронштейне) и модификация с дополнительной клавиатурой самообслуживания. Кон-

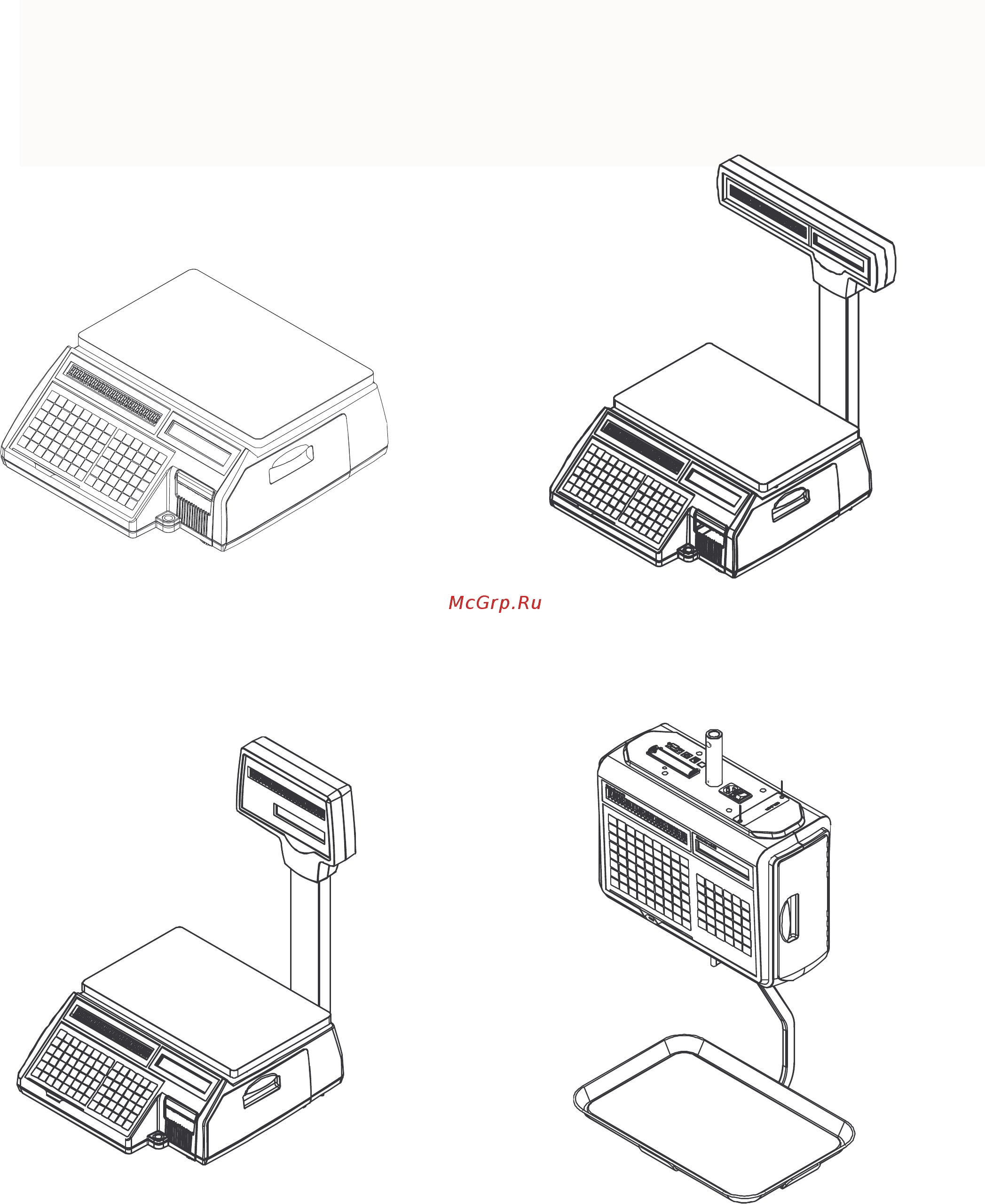

турный вид всех модификаций и их обозначение приведены на рисунках 1.1-1.5.
Рисунок 1.1 – Контурный вид весов с располо- Рисунок 1.2 – Контурный вид весов с горизонталь-
жением дисплеев на корпусе весов (B) ным расположением дисплеев на стойке (P)
Рисунок 1.3 – Контурный вид весов с верти- Рисунок 1.4 – Контурный вид подвесной моди-
кальным расположением дисплеев на стой- фикации (H)
ке (R)
