![Janome HomeDecor 6180 [6/66] Standard accessories](/img/pdf.png)
Janome HomeDecor 6180 [6/66] Standard accessories
![Janome HomeDecor 6180 [6/66] Standard accessories](/views2/1964253/page6/bg6.png)
4
q
w
e
r
t
y
u
i
o
!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0

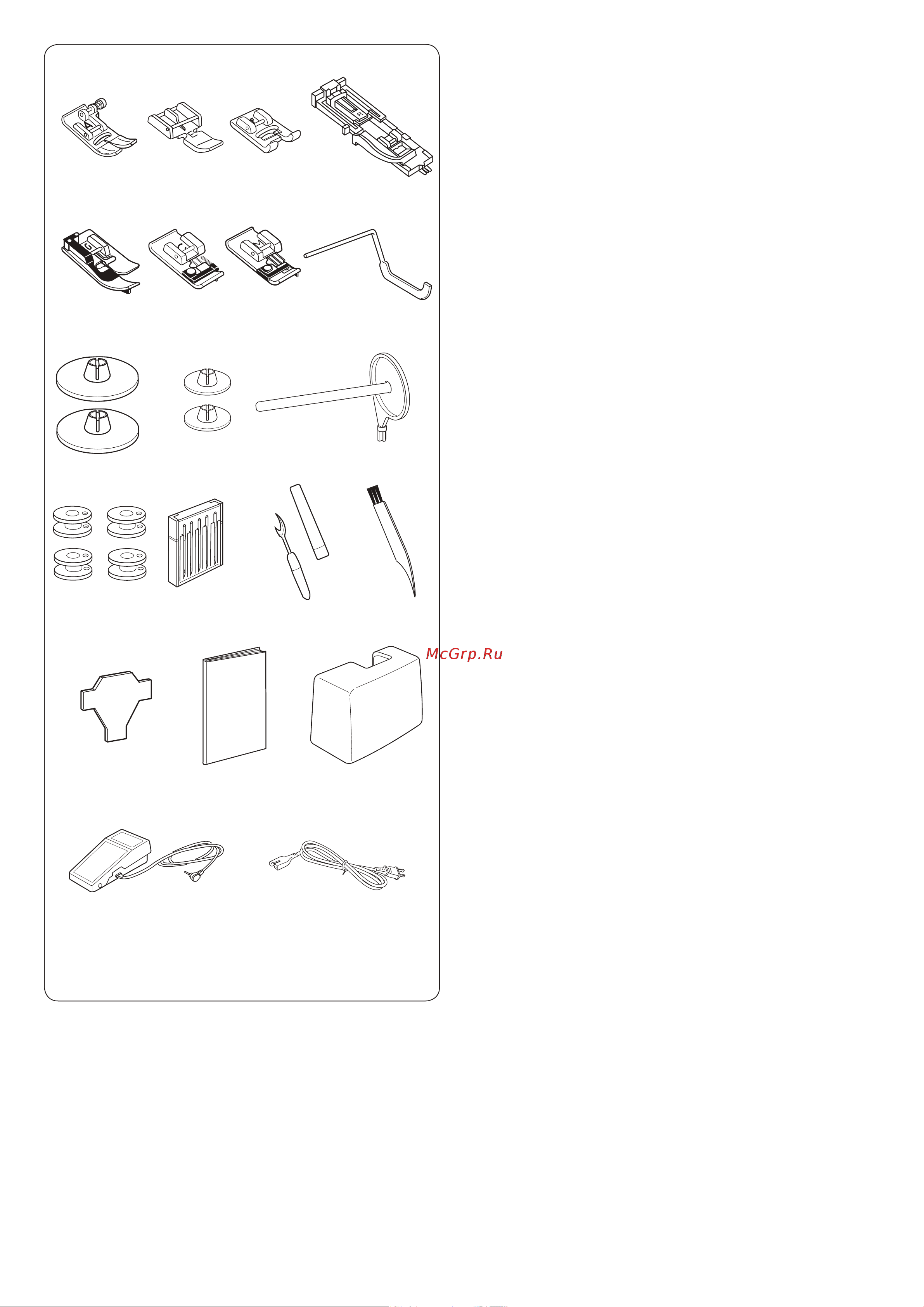

Стандартные аксессуары
Лапка для зигзага А (установлена на машине)
Лапка для молнии E
Лапка для атласных строчек F
Лапка автоматической петли R
Лапка для потайной строчки G
Оверлочная лапка С
Оверлочная лапка М
Направитель для квилтинга
Держатель катушки большой (2 шт., один из них
установлен на машине)
Держатель катушки малый (2 шт.)
Дополнительный катушечный стержень
Шпульки (4 шт.)
Набор игл
Вспарыватель – для петель
Щеточка для чистки пыли
Отвёртка
Инструкция
Жёсткий чехол
Педаль
Электрический шнур*
* Электрический шнур, поставляемый с машиной
может отличаться от изображенного на рисунке.
4
Standard Accessories
q w e
r
!0 !1
!2 !3 !4
!6
*The power cable included may differ from the illustration.
ut i
o
y
!7 !8
!9 @0
No. Part Name Part No.
1 Zigzag foot A (Set on the machine) 832523007
2 Zipper foot E 808852003
3 Satin stitch foot F 822804118
4
Automatic buttonhole foot R
(stored in the accessory storage)
753801004
5 Blind hemming foot G 825817009
6 Overedge foot C 822801001
7 Overcast foot M 822808008
8 Quilting guide bar 214015007
9
Spool holder (large) X 2 (1 set on the
machine)
822020503
10 Spool holder (small) X 2 822019509
11 Extra spool pin 809146000
12 Bobbin X 4 (1 set on the machine) 102261103
13 Assorted needle set 540401026
14 Seam ripper (Buttonhole opener) 647808009
15 Lint brush 802424004
16 Screwdriver 653802002
17 Instruction book 814800119
18 Hard cover 404701404
19 Foot control C-1036
20 Power cable* Russia 830335004
!5
