24
Подключение к телевизору

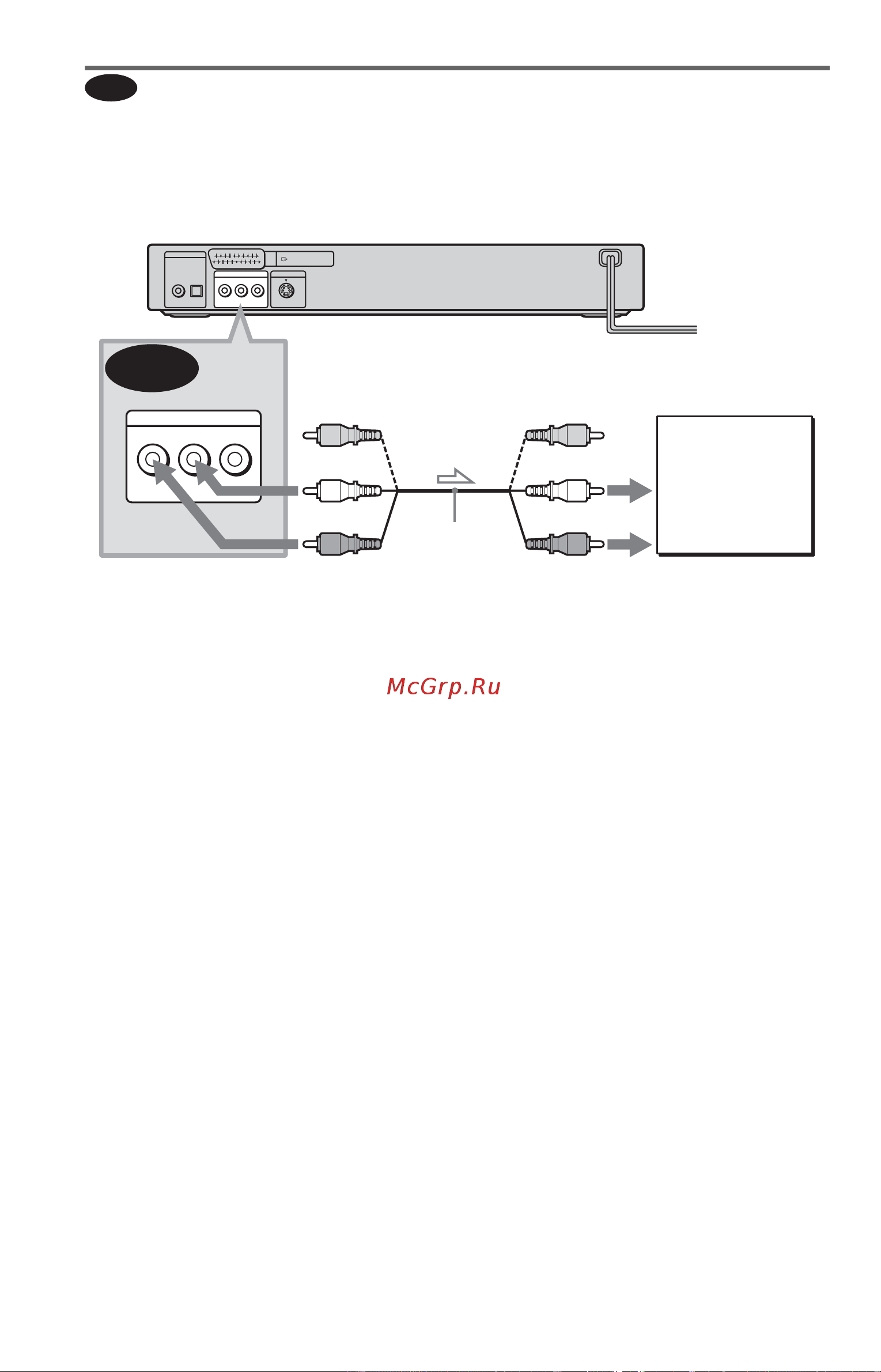

В этой схеме подключения звук выдается через громкоговорители телевизора.
Если использовался соединительный шнур SCART (EURO AV) в разделе A -
“Пункт 1: Подсоединение видеокабелей” (стр. 21), аудиошнуры к телевизору
подключать не нужно.
* Желтый штекер используется для
видеосигналов (стр. 21).
◆Рекомендуемые эффекты
объемного звучания для этой
схемы подключения
• ДИНАМИЧЕСКИЙ TVS (стр. 54)
• КИНОТЕАТР TVS (стр. 54)
z Совет
При подключении к монофоническому
телевизору используйте кабель
преобразования стерео-моно (не
прилагается). Соедините гнезда LINE OUT
L/R (AUDIO) с входным аудиогнездом
телевизора.
A
LINE (RGB)
-
TV
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
S VIDEO OUT
LINE OUT
DIGITAL OUT
R
-
AUDIO
-
L VIDEO
LINE OUT
R
-
AUDIO
-
L VIDEO
A
ТВ
l: Направление
Проигрыватель CD/DVD
(белый)
(красный)
Соединительный
аудио-/видеошнур
(прилагается)
к входному
аудиогнезду
(желтый)
(белый)
(красный)
(желтый)*
к гнезду LINE OUT L/R
(AUDIO)
