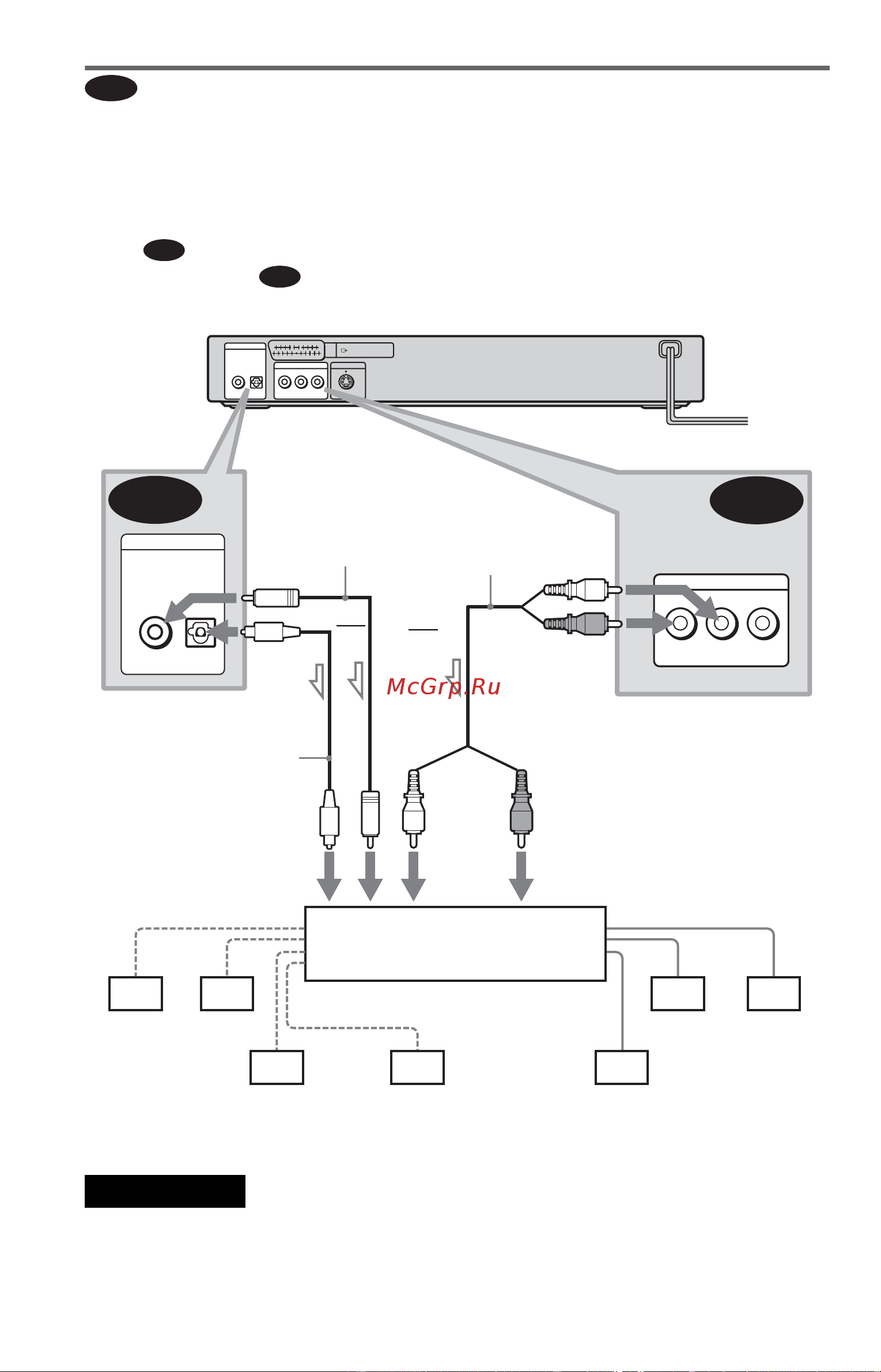

Подключение к усилителю AV (ресиверу) с декодером Dolby
Surround (Pro Logic) и 3 - 6 громкоговорителям
Эффекты объемного звучания Dolby Surround будут только при воспроизведении
дисков со звуком в формате Dolby Surround или многоканального аудио (Dolby
Digital).
Если на усилителе (ресивере) имеются только аудиовходы L и R, используйте
схему . Если на усилителе (ресивере) имеется цифровое входное гнездо,
используйте схему .
Примечание
При подключении 6 громкоговорителей
замените монофонический задний
громкоговоритель на центральный, 2 задних
и низкочастотный громкоговорители.
C
C-1
C-2
LINE (RGB)
-
TV
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
S VIDEO OUT
LINE OUT
DIGITAL OUT
R
-
AUDIO
-
L VIDEO
LINE OUT
R
-
AUDIO
-
L VIDEO
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
DIGITAL OUT
C-2
C-1
Проигрыватель CD/DVD
или
Передний
(R)
Передний
(L)
Задний
(R)
Низкочастотный
громкоговоритель
l: Направление сигнала
Задний
(L)
Усилитель (ресивер) с
декодером Dolby Surround
Центральный
Задний (моно)
Стерео
аудиошнур (не
прилагается)
[Громкоговорители]
Коаксиальный
цифровой шнур (не
прилагается)
(красный)(белый)
к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой
шнур (не прилагается)
Перед подключением
снимите крышку с гнезда
(только DVP-NS405/NS410)
[Громкоговорители]
или
к входному аудиогнезду
(белый)
(красный)
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
