25
Подключения

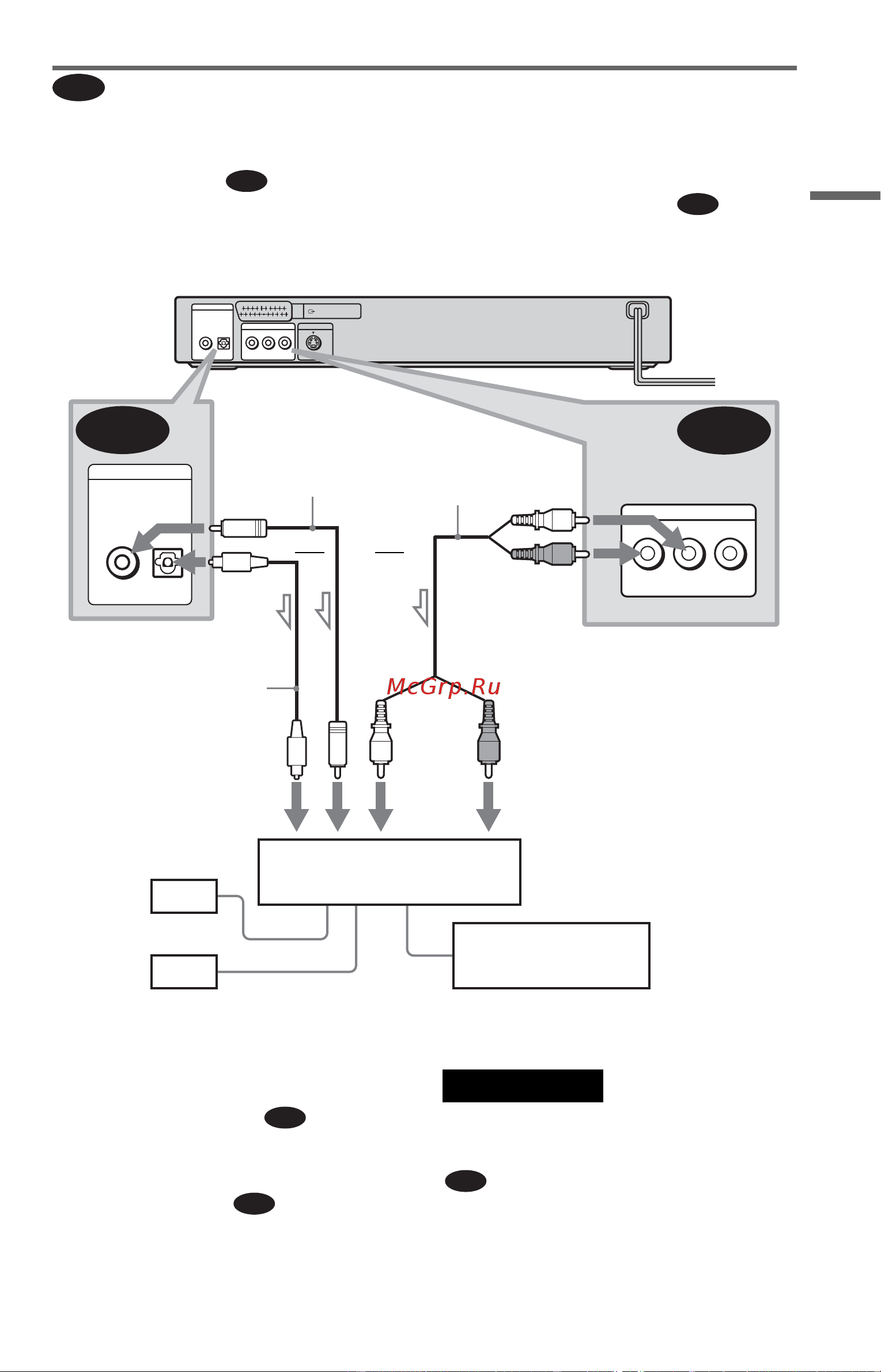

Подключение к стереоусилителю (ресиверу) и 2
громкоговорителям/Подключение к деке MD или DAT
Если стереоусилитель (ресивер) имеет только входные аудиогнезда L и R,
используйте схему . Если на усилителе (ресивере) имеется цифровое входное
гнездо или при подключении к деке MD или DAT используйте схему . В этом
случае проигрыватель можно также подключить напрямую к деке MD или DAT,
не используя стереоусилитель (ресивер).
◆Рекомендуемые эффекты
объемного звучания только для
схемы подключения
• СТАНДАРТНЫЙ TVS (стр. 55)
z Совет
В схеме подключения
вместо
отдельного аудиошнура можно
использовать прилагаемый соединительный
аудио-/видеошнур.
Примечание
Если выбран один из эффектов TVS (стр. 53)
во время воспроизведения DVD диска, то
при использовании схемы подключения
звук из громкоговорителей не будет
слышен.
B
B-1
B-2
LINE (RGB)
-
TV
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
S VIDEO OUT
LINE OUT
DIGITAL OUT
R
-
AUDIO
-
L VIDEO
LINE OUT
R
-
AUDIO
-
L VIDEO
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
DIGITAL OUT
B-2
B-1
Проигрыватель CD/DVD
или
Стереоусилитель (ресивер)
Дека MD/Дека DAT
Передний (L)
Передний (R)
[Громкоговорители]
(белый)
(красный)
(красный)(белый)
Коаксиальный
цифровой шнур
(не прилагается)
Стерео
аудиошнур (не
прилагается)
к входному
аудиогнезду
к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой
шнур (не прилагается)
Перед подключением
снимите крышку с гнезда
(только DVP-NS405/NS410)
или
l: Направление сигнала
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
B-1
B-1
B-2
,продолжение на следующей странице
