7

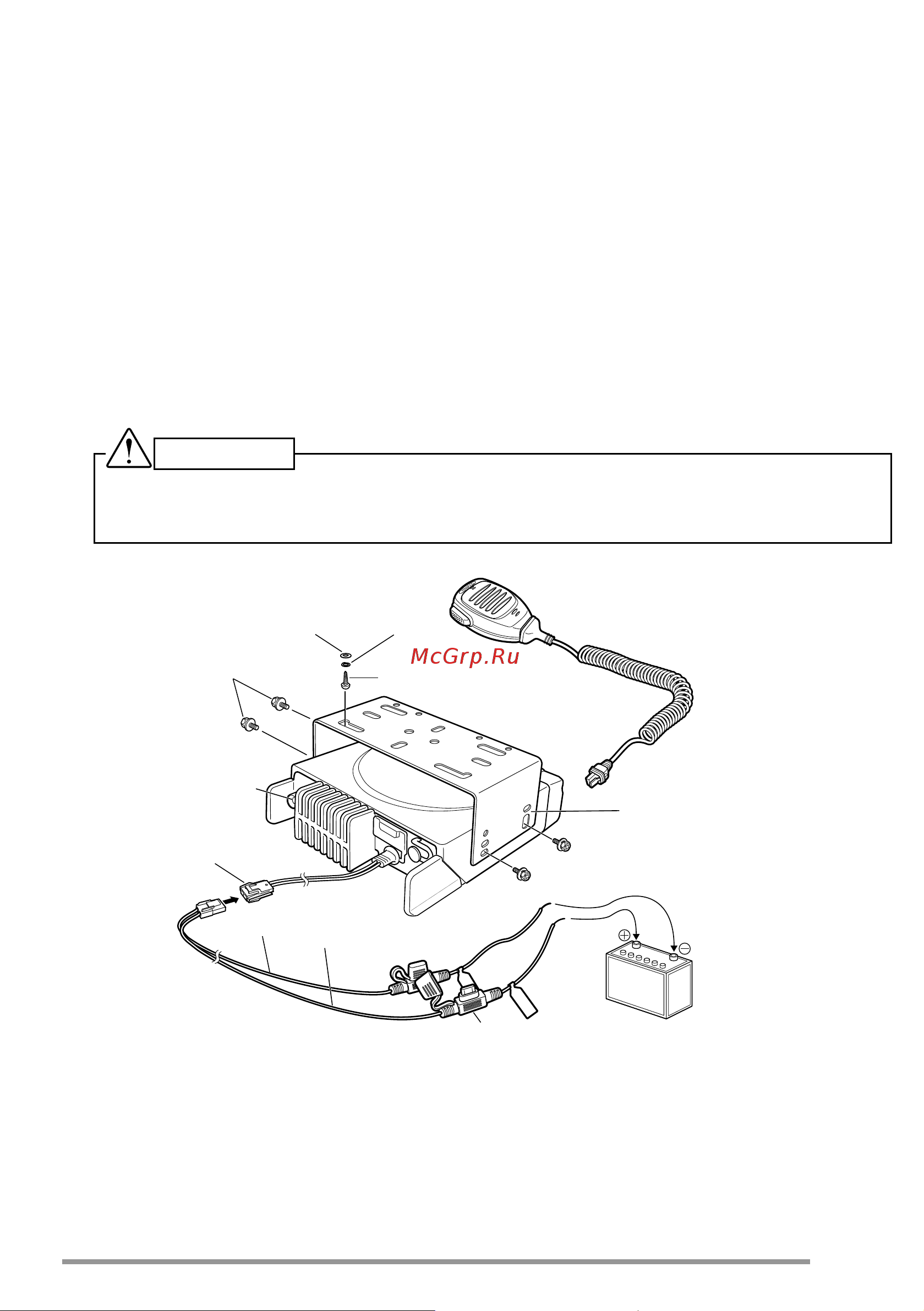

1 Σημειώστε τη θέση των οπών στο ταμπλό, χρησιμοποιώντας τη βάση
στήριξης ως πρότυπο. Χρησιμοποιώντας μια κεφαλή τρυπανιού 4,2
mm, ανοίξτε τις οπές και στη συνέχεια στερεώστε τη βάση στήριξης
χρησιμοποιώντας τις παρεχόμενες βίδες.
• Εγκαταστήστε τον πομποδέκτη σε θέση όπου θα μπορεί να τον φτάνει εύκολα
ο χρήστης και σε σημείο όπου υπάρχει επαρκής χώρος στο πίσω μέρος του
πομποδέκτη για τις συνδέσεις καλωδίων.
2 Συνδέστε την κεραία και το παρεχόμενο καλώδιο ρεύματος στον πομποδέκτη.
3 Τοποθετήστε τον πομποδέκτη στη βάση στήριξης και στερεώστε τον
χρησιμοποιώντας τις παρεχόμενες βίδες με εξάγωνη κεφαλή.
4 Τοποθετήστε το προαιρετικό άγκιστρο μικροφώνου σε θέση όπου θα μπορεί
να το φτάνει εύκολα ο χρήστης.
• Το μικρόφωνο και το καλώδιο μικροφώνου πρέπει να τοποθετηθούν σε μέρος όπου
δεν θα παρεμβάλλονται στην ασφαλή λειτουργία του οχήματος.
ΠΡΟΣΟΧΗ
Κατά την αντικατάσταση της ασφάλειας στο καλώδιο συνεχούς ρεύματος, φροντίστε
να την αντικαταστήσετε με μια ασφάλεια ίδιας ονομαστικής ισχύος. Ποτέ μην
αντικαταστήσετε μια ασφάλεια με μια ασφάλεια με υψηλότερη ονομαστική ισχύ.
M4 x 6 mm rondelalı
imbus vida
DC güç kablosu
Βάση Στήριξης
Anten konektörü
Güç giriş
konektörü
Sigorta
Siyah (-) kablo
Kırmızı (+) kablo
Μπαταρία
αυτοκινήτου
με τάση 12 V
Προαιρετικό μικρόφωνο
Λαμαρινόβιδα 5 x 16 mm
Ροδέλα
ασφαλείας
Επίπεδη
ροδέλα
