9
Złącze wejścia mocy
Podłączyć przewód zasilający prądu przemiennego do tego złącza.
WYŚWIETLACZ
Na wyświetlaczu wyświetlane jest pasmo i numer kanału, a dwa punkty oznaczają
różne tryby działania.

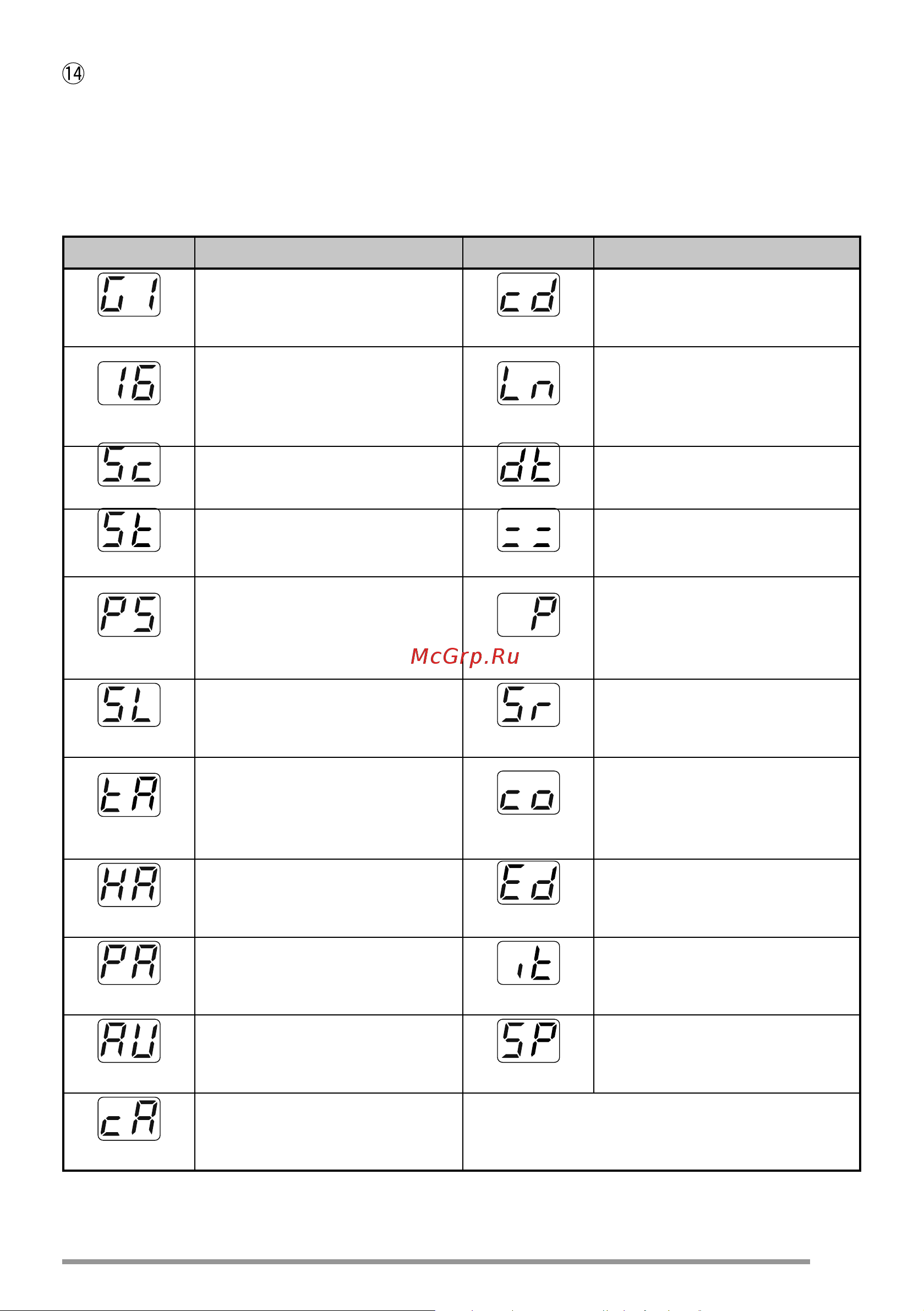

Wyświetlacz Opis Wyświetlacz Opis
Wyświetlacz pasma (Pasmo 1)
Wyświetlany, gdy kanał jest
usuwany z listy skanowania.
(cd)
Wyświetlacz kanału (Kanał 16)
Wyświetlany, gdy aktywowana
jest funkcja Lone Worker
(„Samotny pracownik”). (Ln)
Wyświetlany w trakcie
skanowania. (Sc)
Wyświetlany w trakcie
wysyłania danych. (dt)
Wyświetlany, gdy transceiver
jest wyciszony. (St)
Wyświetlany, gdy kanał jest
zajęty.
Wyświetlany, gdy transceiver
jest WŁĄCZONY.
Funkcja hasła transceivera
została zaprogramowana. (PS)
Wybrany kanał jest kanałem
priorytetowym. (P)
Wyświetlany, gdy ustawienie
automatycznego wyciszania
szumów jest aktywowane. (SL)
Wyświetlany, gdy aktywowana
jest funkcja mieszacza
Scrambler. (Sr)
Wyświetlany, gdy aktywowana
jest funkcja przełączania
na kanał simpleksowy Talk
Around. (tA)
Wyświetlany, gdy aktywowany
jest tryb kodowania mieszacza
(Scrambler). (co)
Wyświetlany, gdy aktywowana
jest funkcja alertu
dźwiękowego Horn Alert. (HA)
Wyświetlany, gdy wiadomość
została zakończona. (Ed)
Wyświetlany, gdy aktywowana
jest funkcja rozgłaszania
Public Address. (PA)
Wyświetlany, gdy aktywowana
jest funkcja przerywania
połączenia Call Interrupt. (It)
Wyświetlany, gdy aktywowana
jest funkcja wejścia
zewnętrznego AUX. (AU)
Wyświetlany po wyborze
głośnika zewnętrznego. (SP)
Wyświetlany, gdy kanał jest
dodawany z listy skanowania.
(cA)
