РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. Разъем для подключения наушников

2. BASS Регулятор уровня нижних частот

3. TREBLE Регулятор уровня верхних частот

4. VOLUME +/- Регулятор громкости

5. FUNCTION Кнопка выбора режима работы

микросистемы

6. АС IN Разъем для подключения сетевого шнура

питания

7. CABLE Разъем для подключения соединительно-

го шлейфа к основному блоку микросистемы

8. SPEAKER OUTPUT (R-L) Разъемы для подключе-

ния АС

8. DU Кнопка начала воспроизведения / паузы

PO Кнопки перехода по дорожкам / переключения по радиостанциям

ST Кнопки быстрой перемотки / поиска радиостанций

9. Q Кнопка открытия/закрытия лотка для диска

10. H Кнопка остановки воспроизведения

11. CABLE Разъем для подключения соединительного шлейфа к усилителю мощности

12. COAXIAL Цифровой аудио выход SPDIF

13. COMPONENT (Y-Pb-Pr) Компонентный видео выход

14. VIDEO Композитный видео выход

15. AUX IN (R-L) Аудио вход для подключения внешних источников (стерео)

16. AUDIO OUT (R-L) Аудио выход (стерео)

17. S-Video выход

18. HDMI выход

19. FM ANTENNA Разъем для подключения антенны FM

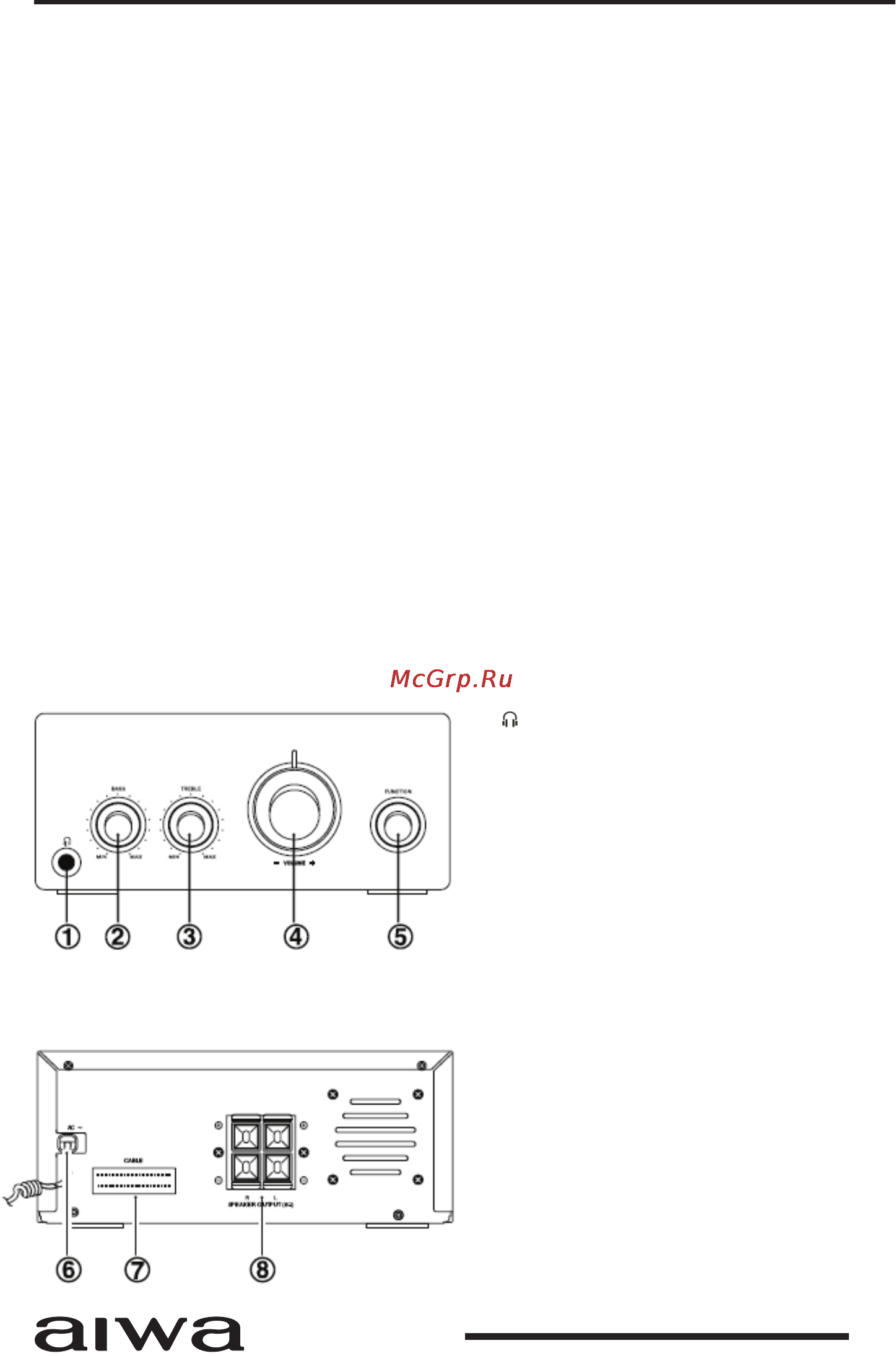

БЛОК УСИЛИТЕЛЯ

Передняя панель

Задняя панель
