107
a) Placa de identifi cación carretilla/carrito
La placa de identifi cación (6) indica el modelo de carretilla/carrito, el peso en vacío, la
capacidad de la cisterna y el año de fabricación. Se localiza sobre la base (9). Para el número
de serie de la máquina refi éranse al número de serie de la moto-bomba.
b) Placa de identifi cación moto-bomba
La placa de identifi cación (39) indica el modelo de moto-bomba, el número de serie y el
año de fabricación. Está localizada sobre la base de la moto-bomba, sobre el pie del motor
eléctrico, o sobre la coraza cubre-ventilador del motor eléctrico.
c) Placa de identifi cación bomba
La placa de identifi cación (38) indica el modelo de bomba, el número de serie, la capacidad
máxima (a 0 bar/ 0 psi), la capacidad a la máxima presión, la presión máxima y la velocidad
de rotación máxima. Está localizada en la parte superior del acumulador de presión para las
bombas MC 20/20 y MC 25.
d) Placa de identifi cación grupo de mando
La placa de identifi cación (35) indica el modelo del grupo de mando, la presión máxima y la
capacidad máxima. Está localizada en la palanca (30) (sólo MC 20/20), o en el manómetro
(37).
e) Placa del motor eléctrico
Esta placa de identifi cación indica el nombre del Fabricante del motor, el modelo y las
principales características eléctricas. Está localizada en la carcasa del motor eléctrico. Son de
primordial importancia para la instalación: la tensión, frecuencia y absorción máxima.
f) Placa de advertencia
La placa de advertencia (11) llama la atención sobre algunos peligros que podrían surgir
cuando se utiliza la máquina. Está localizada en la cisterna (16). El signifi cado de los

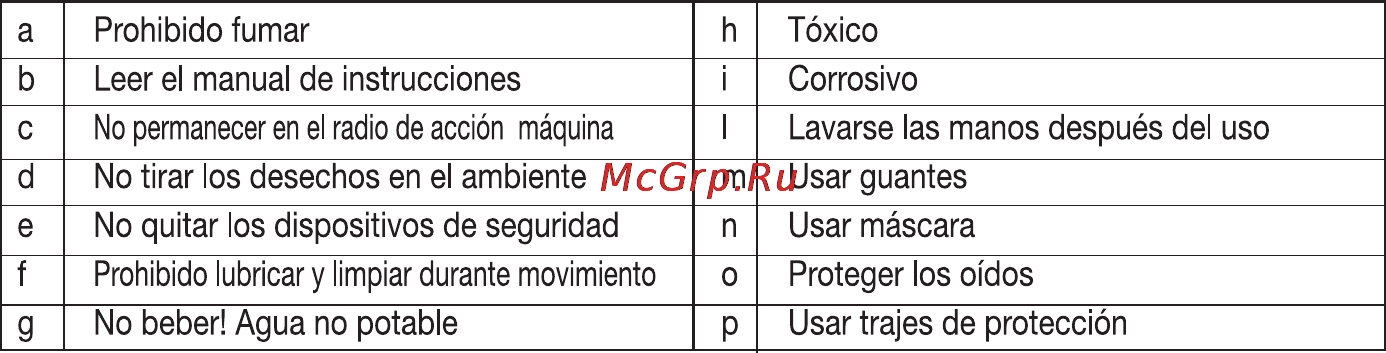

pictogramas utilizados se indica en la siguiente tabla:
g) Placa de potencia sonora garantizada
La placa (44) indica el valor máximo del nivel de potencia sonora garantizada que caracteriza
la máquina. Está localizada en la moto-bomba.
2.4 DOTACIÓN ESTÁNDAR
Verifi que que el producto que ha adquirido se encuentre constituído de los siguientes elementos:
• Carretilla/carrito con la moto-bomba elegida;
• Dispositivo enrolla-tubo (si se seleccionó dicho opcional);
• Lanza de palanca con boquilla estándar (Ø 1.5 mm);
• Manual de uso y mantenimiento del eventual motor de explosión;
• Manual de uso y mantenimiento de la carretilla/carrito;
• Certifi cado de garantía;
En caso de que existieran problemas diríjase al revendedor o a un centro de asistencia autorizado.
