2.3 T

ARGHETTE DI IDENTIFICAZIONE E DI AVVERTENZA

 ATTENZIONE

• Se durante l'uso una o più targhette di identiﬁ cazione o di avvertenza dovessero deteriorarsi,

rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.

• La targhetta di identiﬁ cazione carriola/carrello (6) deve essere installata sulla base (9) a

cura del Tecnico Specializzato.

a) Targhetta di identiﬁ cazione carriola/carrello

La targhetta di identiﬁ cazione (6) riporta il modello di carriola/carrello, il peso a vuoto, la capacità

della cisterna e l’anno di costruzione. E’ localizzata sulla base (9). Per il numero di serie della

macchina riferirsi a quello della motopompa.

b) Targhetta di identiﬁ cazione motopompa

La targhetta di identiﬁ cazione (39) riporta il modello di motopompa, il numero di serie e l’anno

di costruzione. E’ localizzata sulla base della motopompa o sul piede del motore elettrico o sulla

cufﬁ a copriventola del motore elettrico.

c) Targhetta di identiﬁ cazione pompa

La targhetta di identiﬁ cazione (38) riporta il modello di pompa, il numero di serie, la portata

massima (a 0 bar/0 psi), la portata alla massima pressione, la pressione massima e la velocità

di rotazione massima. E’ localizzata: sulla parte superiore dell’accumulatore di pressione per le

pompe MC 20/20 ed MC 25.

d) Targhetta di identiﬁ cazione gruppo comando

La targhetta di identiﬁ cazione (35) riporta il modello di gruppo di comando, la pressione massima

e la portata massima. E’ localizzata sulla leva (30) (solo MC 20/20), o sul manometro (37).

e) Targhetta motore elettrico

Questa targhetta di identiﬁ cazione riporta il nome del Fabbricante del motore, il modello e le

principali caratteristiche elettriche. E’ localizzata sulla carcassa del motore elettrico. Di particolare

importanza per l’installazione sono: tensione, frequenza ed assorbimento massimo.

f) Targhetta di avvertenza

La targhetta di avvertenza (11) richiama l’attenzione su alcuni pericoli che possono scaturire

nell’utilizzo della macchina. E’ localizzata sulla cisterna (16). Il signiﬁ cato dei pittogrammi utilizzati

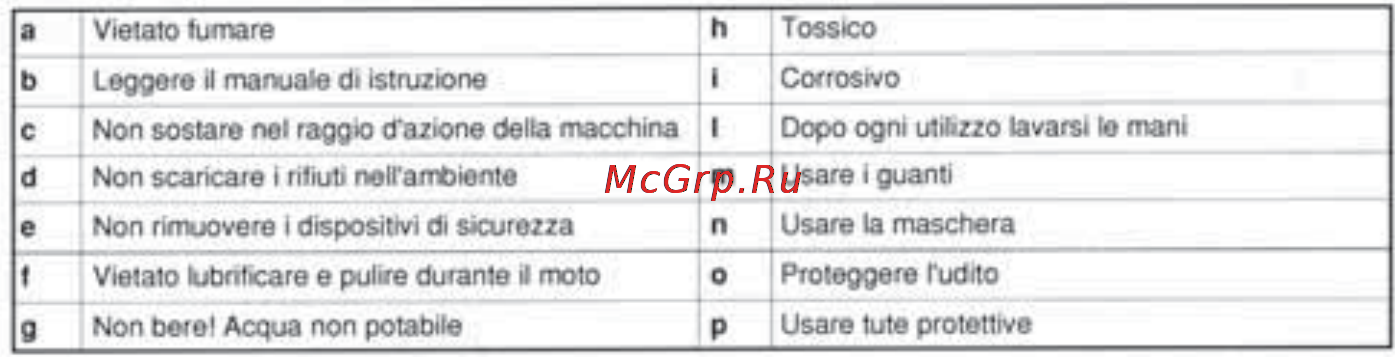

è riportato nella tabella seguente:

g) Targhetta potenza sonora garantita

La targhetta (44) dà indicazione del massimo valore del livello di potenza sonora garantito che

caratterizza la macchina. E’ localizzata sulla motopompa.

2.4 DOTAZIONE STANDARD

Accertarsi che il prodotto che è stato acquistato sia costituito dai seguenti elementi:

• carriola/carrello con la motopompa scelta;

• avvolgitubo (se si è scelto tale optional);
